當前位置：首頁 » 臺產晶振 » AKER晶振 » S3時鐘振蕩器,AKER Crystal,S33305T-26.000-X-R晶振

prevnext

S3時鐘振蕩器,AKER Crystal,S33305T-26.000-X-R晶振

頻率：1~54MHZ,1~75MHZ,1~156.25MHZ

尺寸：3.2*2.5mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

SITIME-2

S3時鐘振蕩器,AKER Crystal,S33305T-26.000-X-R晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

AKER晶振成立于1990年，是一家全球性高科技公司，設計和制造各種石英無源晶體頻率控制解決方案。以技術為導向的總部設在臺灣，我們通過全球分支機構和分銷網絡提供即時服務，以滿足客戶的滿意度。關注客戶的需求，Aker了解市場需求，為客戶提供全面的技術支持 - Total Solution。
商業誠信，專業服務和質量第一是阿克爾的核心價值觀。
憑借獨特的技術，我們隨時準備在需要的地方研究和開發創新。除了這些卓越的創新能力之外， Aker致力于靈活并專注于服務，快速和專業地響應，幫助客戶創新和發展業務。
S3時鐘振蕩器,AKER Crystal,S33305T-26.000-X-R晶振，AKER晶振連續十幾年都研發出受市場歡迎的石英晶體型號,AKER晶振公司每年供應全球生產廠家上億顆低功耗,高質量的頻率元件,臺灣安基進口貼片晶振應用范圍廣泛,因為安基晶振經營理念是以誠信,一流的服務滿足客戶需求為主,在產品設計方面均能符合客戶的最高要求,并得到廣大客戶的好評.

yijin-2

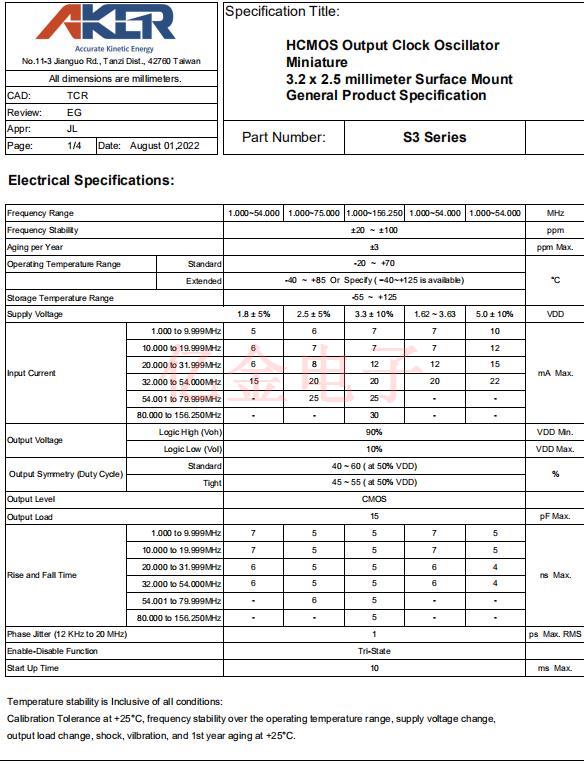

Frequency Range			1.000~54.000	1.000~75.000	1.000~156.250	1.000~54.000	1.000~54.000	MHz
Frequency Stability			±20 ~ ±100					ppm
Aging per Year			±3					ppm Max.
Operating Temperature Range		Standard	-20 ~ +70					°C
		Extended	-40 ~ +85 Or Specify ( −40~+125 is available)
Storage Temperature Range			-55 ~ +125
Supply Voltage				2.5 ± 5%	3.3 ± 10%	1.62 ~ 3.63	5.0 ± 10%	VDD
Input Current	1.000 to 9.999MHz		5	6	7	7	10	mA Max.
	10.000 to 19.999MHz		6	7	7	7	12
	20.000 to 31.999MHz		6	8	12	12	15
	32.000 to 54.000MHz		15	20	20	20	22
	54.001 to 79.999MHz		-	25	25	-	-
	80.000 to 156.250MHz		-	-	30	-	-
Output Voltage	Logic High (Voh)		90%					VDD Min.
	Logic Low (Vol)		10%					VDD Max.
Output Symmetry (Duty Cycle)	Standard		40 ~ 60 ( at 50% VDD)					%
	Tight		45 ~ 55 ( at 50% VDD)
Output Level			CMOS
Output Load			15					pF Max.
Rise and Fall Time	1.000 to 9.999MHz		7	5	5	7	5	ns Max.
	10.000 to 19.999MHz		7	5	5	7	5
	20.000 to 31.999MHz		6	5	5	6	4
	32.000 to 54.000MHz		6	5	5	6	4
	54.001 to 79.999MHz		-	6	5	-	-
	80.000 to 156.250MHz		-	-	5	-	-
Phase Jitter (12 KHz to 20 MHz)			1					ps Max. RMS
Enable-Disable Function			Tri-State
Start Up Time			10					ms Max.

yijin-3

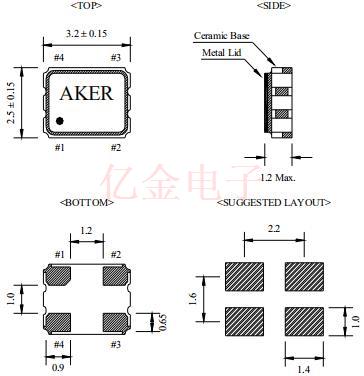

S3 尺寸

yijin-4

AKER晶振注意事項：
粘合劑
請勿使用可能導致32.768K晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.S3時鐘振蕩器,AKER Crystal,S33305T-26.000-X-R晶振.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的貼片石英晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致晶振無法產生振蕩和/或非正常工作.
