AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振
頻率：10~100MHz
尺寸：20.7mm x 13.1mm
AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振
壓控晶體振蕩器是石英晶體振蕩器的一種, 主要用于調頻及鎖相技術 。具有傳輸性能好、抗干擾性強 、節省功率等優點。德國進口晶振的AXIS45S晶振就是一款VCXO壓控晶振，該AXTAL晶振的頻率范圍是10~100MHz，電源電壓為5V，尺寸是20.7x13.1x7.5 mm，為進口石英晶振。壓控晶體振蕩器由于具有頻率可調的特點，成為各種接收機和應答機中不可或缺的關鍵部件。在這些設備中，為了補償晶振長期老化、收發信號間多普勒頻移等因素的影響，通常要求壓控晶振具有較寬的壓控范圍; 并且，為了適應野外、 空間等工作環境，還要求在寬溫范圍內具有良好的頻率溫度穩定性。
AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振
壓控晶體振蕩器是石英晶體振蕩器的一種, 主要用于調頻及鎖相技術 。具有傳輸性能好、抗干擾性強 、節省功率等優點。德國進口晶振的AXIS45S晶振就是一款VCXO壓控晶振，該AXTAL晶振的頻率范圍是10~100MHz，電源電壓為5V，尺寸是20.7x13.1x7.5 mm，為進口石英晶振。壓控晶體振蕩器由于具有頻率可調的特點，成為各種接收機和應答機中不可或缺的關鍵部件。在這些設備中，為了補償晶振長期老化、收發信號間多普勒頻移等因素的影響，通常要求壓控晶振具有較寬的壓控范圍; 并且，為了適應野外、 空間等工作環境，還要求在寬溫范圍內具有良好的頻率溫度穩定性。
AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振

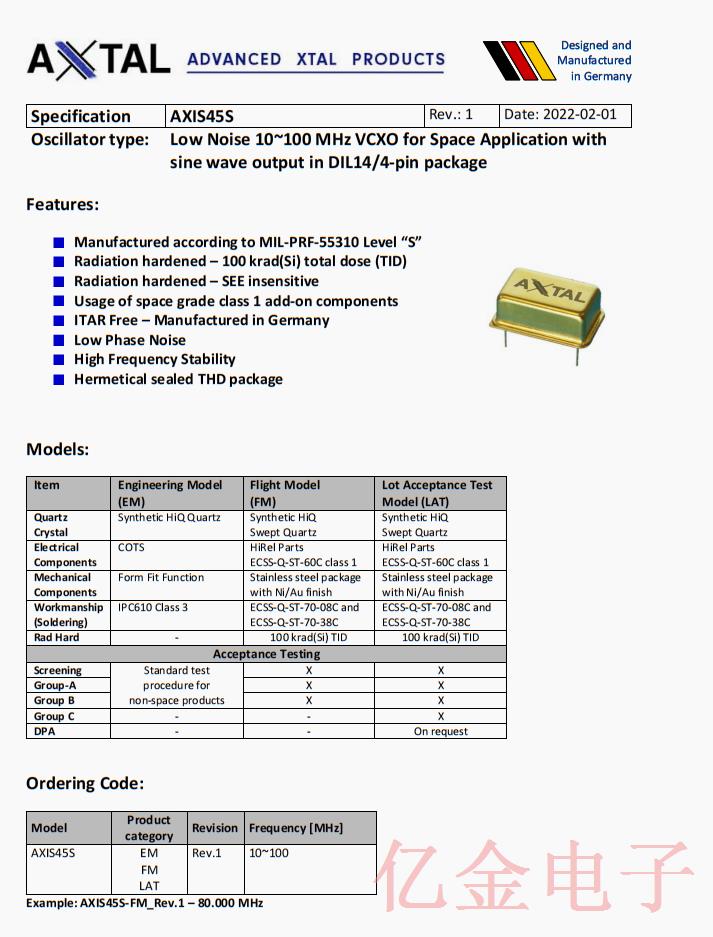

| Parameter | min. | typ. | max. | Unit | Condition | |||||||
| Frequency range (Note 3) | 10 | 100 | MHz | |||||||||
| Frequency stability | ||||||||||||
| vs. operating temperature range | ±10 | ppm | ref. tofnominal | |||||||||
| vs. supply voltage variation (pushing) | ±0.5 | ppm | VS ±5% | |||||||||
| vs. load change (pulling) | ±0.5 | ppm | RL ±5% | |||||||||
| Long term (aging) 1st year | ±0.5 | ppm | @ +40°C | |||||||||
| Long term (aging) over 10 years | ±4 | ppm | @ +40°C | |||||||||
| Frequency adjustment range (Note 4) | ||||||||||||
| Electronic Frequency Control (EFC) | ±15 | ppm | ||||||||||
| EFC voltage VC | 0 | 5 | V | |||||||||
| EFC slope (Δf / ΔVC) | Positive | |||||||||||
| EFC input impedance | 100 | k? | ||||||||||
| RF output (Note 5) | ||||||||||||
| Signal waveform | Sine wave | |||||||||||
| Load RL | 50 | Ω | ±5% | |||||||||
| Output level | +3 | +6 | dBm | |||||||||
| Harmonics | -30 | dBc | ||||||||||
| Spurious | -90 | dBc | ||||||||||
| Phase noise | Please consult factory | |||||||||||
| Supply voltage VS | 4.75 | 5.0 | 5.25 | V | ||||||||
| Current consumption (steady state) | 20 | mA | ||||||||||
| Operating temperature range | -20 | +70 | °C | |||||||||
| Parameter | Min. | Typ. | Max. | Unit | Condition | |||||

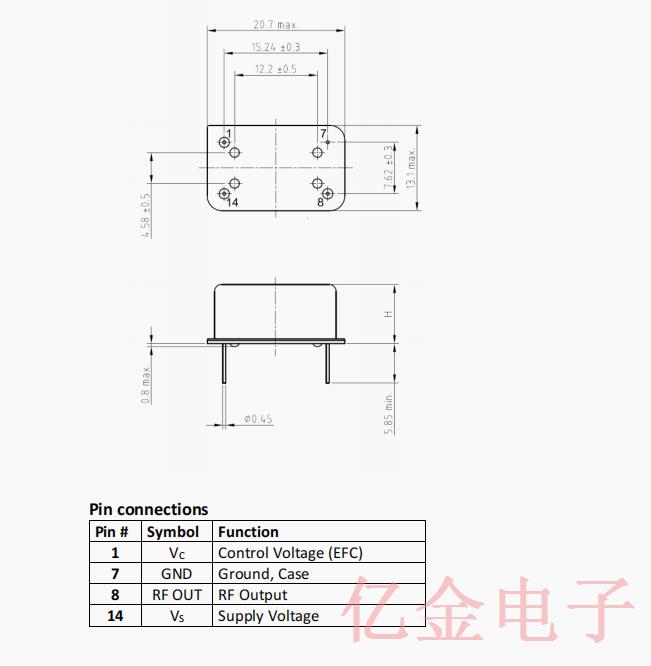

| Enclosure (see drawing) (LxWxH) | 20.7x13.1x7.5 max. | mm | IEC 60679-3 CO 02 | |||||||
| Weight | 5 | g | ||||||||
| Case material | Stainless steel | - | ||||||||
| Case finish | NiAu plated | - | ||||||||
| Pins |
Glass / Kovar NiAu plated |
- | ||||||||
| PCB and add-ons | No pure tin (>97%) | |||||||||
| Item |
Engineering Model (EM) |
Flight Model (FM) |
Lot Acceptance Test Model (LAT) |
|||||
|
Quartz Crystal |
Synthetic HiQ Quartz |
Synthetic HiQ Swept Quartz |
Synthetic HiQ Swept Quartz |
|||||
|
Electrical Components |
COTS |
HiRel Parts ECSS-Q-ST-60C class 1 |
HiRel Parts ECSS-Q-ST-60C class 1 |
|||||
|
Mechanical Components |
Form Fit Function |
Stainless steel package with Ni/Au finish |
Stainless steel package with Ni/Au finish |
|||||
|
Workmanship (Soldering) |
IPC610 Class 3 |
ECSS-Q-ST-70-08C and ECSS-Q-ST-70-38C |
ECSS-Q-ST-70-08C and ECSS-Q-ST-70-38C |
|||||
| Rad Hard | - | 100 krad(Si) TID | 100 krad(Si) TID | |||||
| Acceptance Testing | ||||||||
| Screening |
Standard test procedure for non-space products |
X | X | |||||
| Group-A | X | X | ||||||
| Group B | X | X | ||||||
| Group C | - | - | X | |||||
| DPA | - | - | On request | |||||
AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振
AXTAL晶振,VCXO壓控晶振,AXIS45S晶振,進口石英晶振,德國進口晶振
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD
聯系人黃娜：18924600166
工作QQ:857950243
貿易通：yijindz2014
座機：0755-27876565
郵箱:yijindz@163.com
網址：
微信：yijindz，公眾號：NDKcrystal
地址：廣東省深圳市寶安區107國道旁甲岸路
跟此產品相關的產品 / Related Products
- 壓控晶體振蕩器,GVXO-753D晶振,Golledge有源晶振,7050振蕩器,GVXO-753D/SC 16.576MHZ
- 壓控晶體振蕩器,GVXO-753D晶振,Golledge有源晶振,7050振蕩器,GVXO-753D/SC 16.576MHZ GVXO - 753D 屬于有源晶振，內部集成了振蕩電路，無需額外的復雜電路來啟動和維持振蕩。這不僅簡化了電路板的設計，減少了外圍元件的使用，還提高了晶振的工作效率和穩定性。有源設計使得晶振能夠直接輸出穩定、高質量的時鐘信號，為電子設備提供更可靠的驅動源。Golledge晶振在晶振制造領域擁有豐富的經驗和良好的聲譽。其嚴格的生產工藝和質量檢測流程，確保了每一顆 GVXO - 753D/SC 晶振都能達到高品質標準。無論是在高溫、低溫、潮濕等惡劣環境下，還是面對復雜的電磁干擾，該晶振都能保持穩定的性能，為電子設備的長期可靠運行提供堅實保障。
- O 125 .0-JV75-B-3.3-10-B-T1|JAUCH品牌|7050|6G高品質晶振
- O 125 .0-JV75-B-3.3-10-B-T1|JAUCH品牌|7050|6G高品質晶振,JAUCH晶振,JV75有源晶振,O 125-JV75-B-3.3-10-B-T1晶振,VCXO晶振,5x7mm貼片晶振,進口壓控晶振,石英晶體振蕩器,頻率125MHz,電壓3.3V,頻率穩定性50ppm,工作溫度-40~85°C,高穩定性晶振,低老化晶振,低差損晶振,6G高品質晶振,測試設備晶振,高級駕駛輔助系統晶振,服務器和存儲系統晶振.

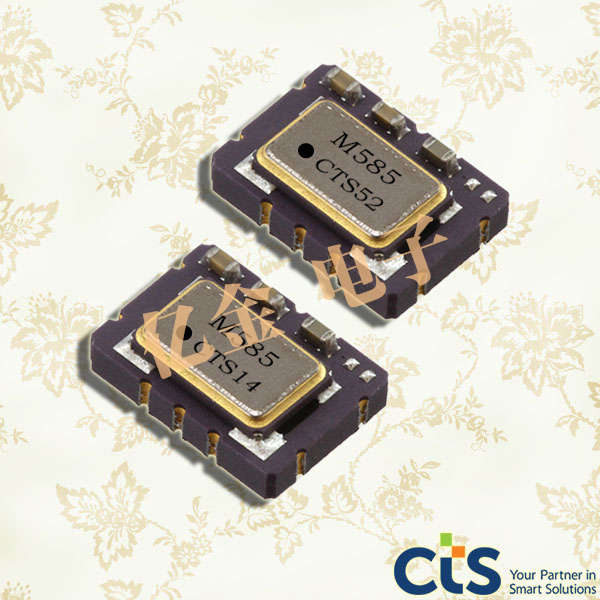

- CTS晶振,有源晶振,585晶振,586晶振,588晶振,589晶振
