SAW振蕩器,AXPS10晶振,進口SMD晶振,德國進口晶振,石英晶振,AXTAL晶振

頻率：500~1600MHz

尺寸：20.3x13.0x5.7mm

SAW振蕩器,AXPS10晶振,進口SMD晶振,德國進口晶振,石英晶振,AXTAL晶振

AXTAL晶振中的AXPS10晶振，為SAW振蕩器，也叫聲表面波振蕩器，適用于汽車門遙控開關，內部捕捉系統，數據鏈接，胎壓監控系統，無線安全系統，無線條碼的讀取，無線鍵盤，無線鼠標，無線操縱桿，遙控燈開關等。該晶振的尺寸是20.3x13.0x5.7mm，頻率范圍為500~1600MHz，工作溫度范圍是-40~85度，為石英晶振，進口SMD晶振。聲表面波振蕩器具有低損耗，低耗能，低功耗，低差損，低電壓，低抖動，低電平，低電源電壓，低衰減，低相控，低相噪的特點。

訂購熱線：0755-27876565

SAW振蕩器,AXPS10晶振,進口SMD晶振,德國進口晶振,石英晶振,AXTAL晶振

AXTAL晶振中的AXPS10晶振，為SAW振蕩器，也叫聲表面波振蕩器，適用于汽車門遙控開關，內部捕捉系統，數據鏈接，胎壓監控系統，無線安全系統，無線條碼的讀取，無線鍵盤，無線鼠標，無線操縱桿，遙控燈開關等。該晶振的尺寸是20.3x13.0x5.7mm，頻率范圍為500~1600MHz，工作溫度范圍是-40~85度，為石英晶振，進口SMD晶振。聲表面波振蕩器具有低損耗，低耗能，低功耗，低差損，低電壓，低抖動，低電平，低電源電壓，低衰減，低相控，低相噪的特點。

SAW振蕩器,AXPS10晶振,進口SMD晶振,德國進口晶振,石英晶振,AXTAL晶振

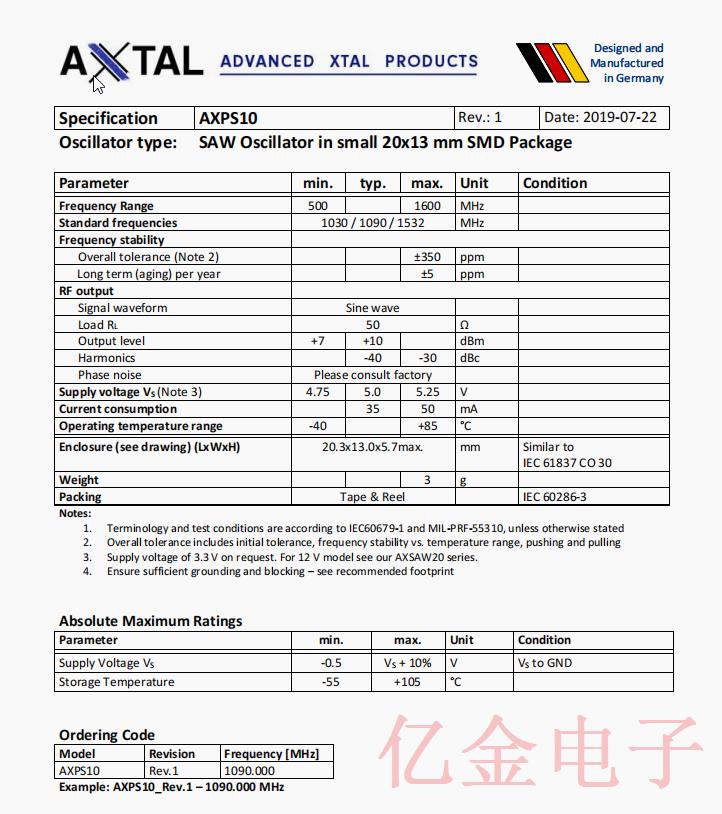

Parameter

min.

typ.

max.

Unit

Condition

Frequency Range

500

1600

MHz

Standard frequencies

1030 / 1090 / 1532

MHz

Frequency stability

Overall tolerance (Note 2)

±350

ppm

Long term (aging) per year

±5

ppm

RF output

Signal waveform

Sine wave

Load RL

Output level

+10

dBm

Harmonics

-40

-30

dBc

Phase noise

Please consult factory

Supply voltage VS (Note 3)

4.75

5.0

5.25

Current consumption

Operating temperature range

-40

+85

°C

Enclosure (see drawing) (LxWxH)

20.3x13.0x5.7max.

Similar to

IEC 61837 CO 30

Weight

Packing

Tape & Reel

IEC 60286-3

Parameter

min.

max.

Unit

Condition

Supply Voltage VS

-0.5

VS + 10%

VS to GND

Storage Temperature

-55

+105

°C

Parameter

Procedure

Source

Handling and Testing

Application Note AXAN-011

www.axtal.com

Processing

Application Note AXAN-012

www.axtal.com

Parameter

Procedure

Condition

Electrostatic discharge (ESD)

THD devices

IEC60749-26

HBM

2000 V

SMD devices

IEC60749-27

200 V

Washable

口 Yes × No

RoHS compliant

× Yes 口 No

Environmental conditions

Test

IEC
60068
Part …

IEC
60679-1
Clause

MIL-STD-
202G
Method

MIL-STD-
810F
Method

MIL-PRF-
55310D
Clause

Test conditions (IEC)

Sealing tests
(if applicable)

2-17

5.6.2

112E

3.6.1.2

Gross leak: Test Qc,
Fine leak: Test Qk

Solderability
Resistance to
soldering heat

2-20
2-58

5.6.3

208H
210F

3.6.52
3.6.48

Test Ta Method 1
Test Td1 Method 2
Test Td2 Method 2

Shock*

2-27

5.6.8

213B

516.4

3.6.40

Test Ea, 3 xper axes 100g,
6 ms half-sine pulse

Vibration,
sinusoidal*

2-6

5.6.7.1

201A
204D

516.4-4

3.6.38.1
3.6.38.2

Test Fc, 30 min per axes,
10 Hz - 55 Hz 0,75mm; 55 Hz - 2 kHz, 10g

Vibration,
random*

2-64

5.6.7.3

214A

514.5

3.6.38.3
3.6.38.4

Test Fdb

Endurance tests
- ageing
- extended aging

5.7.1
5.7.2

108A

4.8.35

30 days @ 85°C, OCXO @25°C
1000h, 2000h, 8000h @85°C

yijin-3 SAW振蕩器,AXPS10晶振,進口SMD晶振,德國進口晶振,石英晶振,AXTAL晶振

AXPS10

yijin-4 SAW振蕩器,AXPS10晶振,進口SMD晶振,德國進口晶振,石英晶振,AXTAL晶振

1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
