當前位置：首頁 » 愛普生晶振 » 愛普生晶振,壓控溫補晶振,TG5032CFN晶振,TG5032SFN晶振

prevnext

愛普生晶振,壓控溫補晶振,TG5032CFN晶振,TG5032SFN晶振

頻率：10M~40MHZ

尺寸：5.0x3.2mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

EPSON-2

愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO晶振）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.

愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.

愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

yijin-1

愛普生晶振,壓控溫補晶振,TG5032CFN晶振,TG5032SFN晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

yijin-2

愛普生晶振型號		TG5032CFN晶振(CMOS),TG5032SFN晶振
輸出頻率范圍		10~40MHz
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz
電源電壓范圍		+1.8V+5.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多晶振參數信息請聯系我們http://www.bzmfr.cn
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

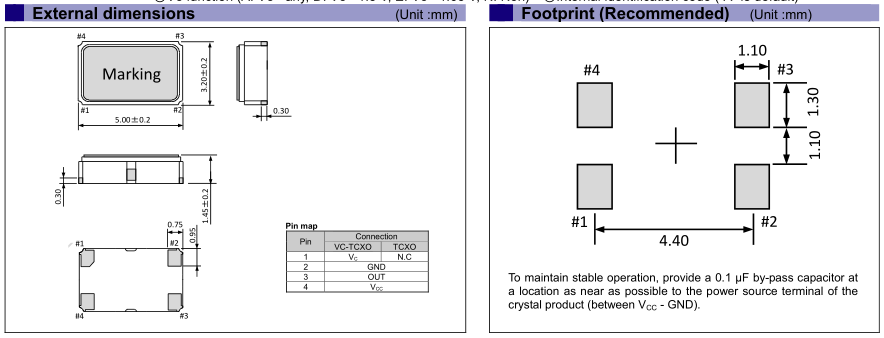

TG5032SFN_5032

yijin-4 在使用愛普生晶振時應注意以下事項

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種VC-TCXO有源晶振,石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致愛普生晶振,石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.愛普生晶振,壓控溫補晶振,TG5032CFN晶振,TG5032SFN晶振

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
