當前位置：首頁 » 愛普生晶振 » EPSON晶振,VCXO晶振,差分晶振.VG5032VFN晶振

prevnext

EPSON晶振,VCXO晶振,差分晶振.VG5032VFN晶振

頻率：100M~250MHZ

尺寸：5.0x3.2mm

5032壓控晶振（VCXO）壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能.

訂購熱線：0755-27876565

EPSON-1

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO晶振）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

愛普生株式會社EPSON石英晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.

在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

愛普生株式會社通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.

愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.

愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.

精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.

yijin-1

EPSON晶振,VCXO晶振,差分晶振.VG5032VFN晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

相位噪聲和抖動是對同一種現象的兩種不同的定量方式,是對短期穩定度的真實度量.石英晶體振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能.采用鎖相環合成器產生輸出頻率的石英晶體振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能.但相對的,擁有好的相位噪聲和抖動的同時振蕩器的設計復雜,體積大,頻率低,造價高.實際上相位噪聲和抖動是短期頻率穩定度的度量,所以一般越高端的晶振,即頻穩越好的晶振,這些指標也相應越好.

1.、牽引范圍（VCXO）：是針對VCXO壓控晶振的參數.

帶有壓控功能的晶振為（VCXO）,即通過調節控制電壓改變輸出頻率.牽引范圍為變化頻率(增大或減少)與中心頻率的比值.此值一般用ppm表示.通常牽引范圍大約為100 - 200ppm,取決于VCXO壓控晶振的結構和所選擇的晶體.

2.、封裝：

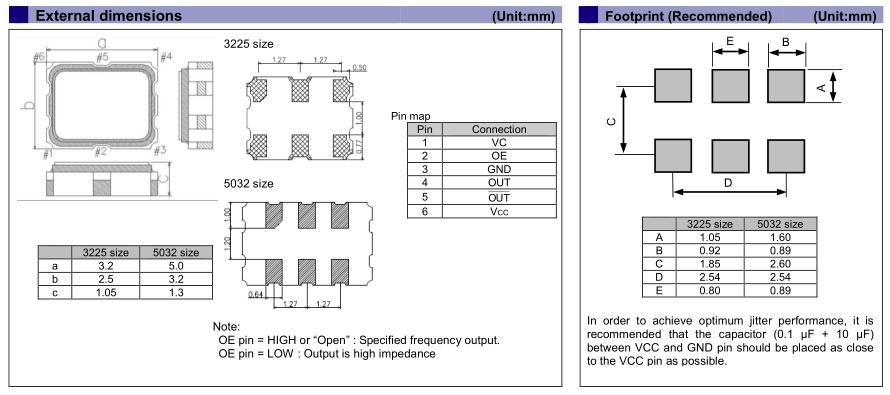

與其它電子元件相似,石英晶體振蕩器亦采用愈來愈小型的封裝.通常,較小型的器件比較大型的表面貼裝或穿孔封裝器件更昂貴.所以,小型封裝的石英晶振往往要在性能、輸出選擇和頻率選擇之間作出折衷.我們的石英晶體振蕩器有插件晶振(DIP)、貼片晶振(SMD)封裝,插件晶振如長方形的DIP14封裝,正方形的DIP8插件晶振封裝等,貼片晶振有7.0*5.0mm貼片晶振、6.0*3.5mm貼片晶振,5.0*3.2mm貼片晶振,3.2*2.5mm貼片晶振,2.5*2.0mm貼片晶振等封裝.

yijin-2

愛普生晶振型號		VG5032VFN晶振
輸出頻率范圍		100M~250MHz
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+0.165~+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多晶振參數信息請聯系我們http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

VG3225VFN_3225 yijin-4 在使用EPSON晶振時應注意以下事項

如何正確的使用有源晶振

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.EPSON晶振,VCXO晶振,差分晶振.VG5032VFN晶振

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗愛普生石英晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路
