CTS晶振,石英晶體振蕩器,625晶振,625L3I032M00000晶振

頻率：1M~110MHZ

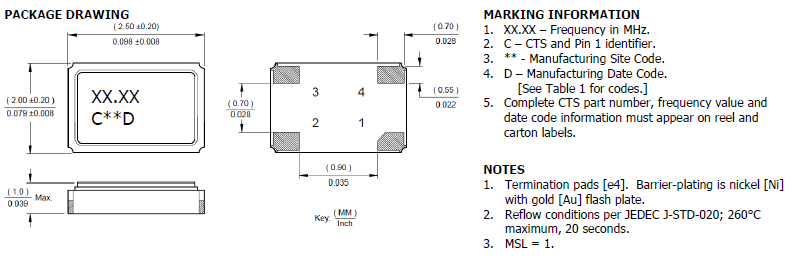

尺寸：2.5x2.0mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

CTS-2

CTS西迪斯晶振發展史：

CTS晶振公司在大蕭條時期,對便宜的臺式收音機的需求增加了,而芝加哥電話供應公司則以更低成本和穩定的碳組成可變電阻器的發展作為回應,這有助于降低無線電元件的成本.在這段時間里,公司從一個生產成品(電話和交換機)的制造商發展成一個部件制造商.

二戰期間,美國陸軍需要一個鏈接到前線部隊,所以芝加哥電話供應公司集成電話和無線電組件技術開發RM-29遠程電話字段設置.陸軍/海軍生產卓越獎了去芝加哥的電話供應公司杰出的戰時生產超過300000電話RM-29字段.然后,在回答一個請求從麻省理工學院(MIT)輻射實驗室,工程師致力于創建RLB€“雷達的精密電位計單位.這項新技術使盟軍能夠執行夜間空襲任務,這對縮短戰爭至關重要.在以后的幾年,和平時期的RLB應用包括空中交通安全、增強天氣預報和醫療診斷.

20世紀40年代末迎來了消費電子產品的下一個繁榮時期——電視.芝加哥電話供應公司,已經是主要的無線電,石英晶體等元件供應商,應用了可變電阻器的技術,并切換到新的電視市場.隨著這個新市場的快速發展,美國制造商在1946年生產了6000臺電視機,到1950年,這個數字飆升到750萬.無線電接收器可能使用1、2或3個聲表面濾波器,石英晶振供應部件,一臺需要6到10個可變電阻部件的電視接收器.這一增加的組件數量將公司生產和利潤提升到新的高度.

盡管仍在享受消費電視行業的增長,但CTS再次向另一個新興的新興市場尋求機會.數據處理或計算機市場符合要求,CTS以新的、創新的產品回答.1958年,經過4年的密集的研究,CTS工程師介紹一種新型的穩定的石英晶振晶體元件.一個穩定的金屬陶瓷實現小型化的需求申請電腦,以及軍事工業,確保CTSa目前€™參與現代電子市場.

yijin-1

CTS晶振,石英晶體振蕩器,625晶振,625L3I032M00000晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

CTS晶振型號		625晶振
輸出頻率范圍		1M~110MHZ
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多詳細參數請聯系我們http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

625 2520 OSC

CTS小型2520石英晶體振蕩器編碼對照表

晶振編碼	品牌	代理商	型號	頻率	精度偏差	封裝尺寸
625L3I030M00000	CTS晶振	億金電子	625	30MHz	±50ppm	(2.50mm x 2.00mm)
625L3C024M00000	CTS晶振	億金電子	625	24MHz	±50ppm	(2.50mm x 2.00mm)
625M3I027M00000	CTS晶振	億金電子	625	27MHz	±50ppm	(2.50mm x 2.00mm)
625L3I025M00000	CTS晶振	億金電子	625	25MHz	±50ppm	(2.50mm x 2.00mm)
625M3I020M00000	CTS晶振	億金電子	625	20MHz	±50ppm	(2.50mm x 2.00mm)
625L3C050M00000	CTS晶振	億金電子	625	50MHz	±50ppm	(2.50mm x 2.00mm)
625L3I008M00000	CTS晶振	億金電子	625	8MHz	±50ppm	(2.50mm x 2.00mm)
625L3C012M00000	CTS晶振	億金電子	625	12MHz	±50ppm	(2.50mm x 2.00mm)
625L3C020M00000	CTS晶振	億金電子	625	20MHz	±50ppm	(2.50mm x 2.00mm)
625L3C026M00000	CTS晶振	億金電子	625	26MHz	±50ppm	(2.50mm x 2.00mm)

yijin-4

使用CTS晶振時應注意以下事項

晶體振蕩器的處理與其略有不同其他電子元件.請閱讀以下注意事項小心地正確使用進口VC-TCXO晶體振蕩器,有源晶體振蕩器確保設備的最佳性能.

1.電源旁路電容

使用本產品時,請放置一個約0.01的旁路電容μF,介于電源和GND之間（盡可能靠近產品終端盡可能）.

2.安裝表面貼裝晶體時鐘振蕩器

（1）安裝電路板后溫度快速變化

當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料,焊接的圓角部分可能會破裂,如果受到影響長時間反復發生極端溫度變化.你在這樣的條件下,建議情況是這樣的事先檢查過.CTS晶振,石英晶體振蕩器,625晶振,625L3I032M00000晶振

（2）通過自動安裝進行沖擊

當晶體時鐘振蕩器,小型VC-TCXO振蕩器被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板,振蕩器的特性會改變或惡化.

（3）板彎曲應力

將晶體時鐘振蕩器焊接到印刷后板,彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂.
