CTS晶振,差分晶振,656C晶振,656PL晶振

頻率：10MHz~1.0GHz

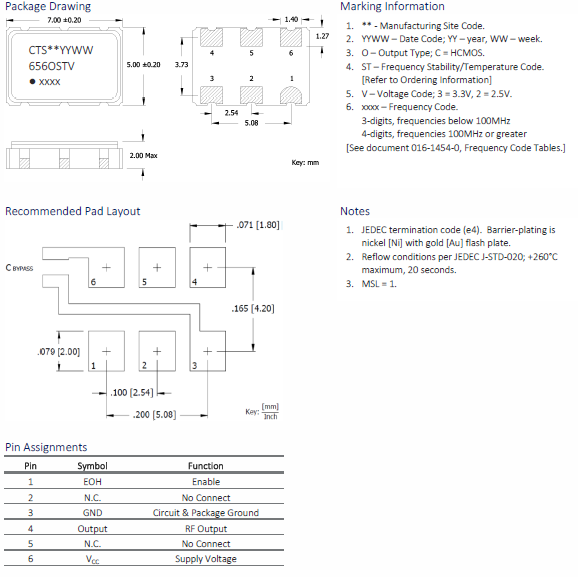

尺寸：7.0x5.0mm

差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45°~+100°的溫度范圍,差分晶振的精度值(PPM)可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.

訂購熱線：0755-27876565

CTS-2

CTS晶振公司自1896年以來,CTS晶振一直是未來的一部分.隨著技術的不斷進步,我們也一直在與之一起,為滿足人們不斷變化的需求而設計智能的方法.我們的產品在許多行業都得到了認可,所生產石英晶振,高精度貼片晶振,晶體振蕩器的性能、可靠性和工程技術都很出色.我們的客戶以我們卓越的、一貫的服務水平和我們與他們合作的能力來評價我們.我們的全球足跡使我們能夠為全球市場和大公司服務,并與本地市場中的中小企業合作,從而實現一個智能和無縫的世界.

想象你和我們一起工作.CTS晶振公司,我們理解的好處讓人們投資于公司的長期成功,我們致力于創造一個環境,每個人都有機會成功通過他們的貢獻.我們的人民相互支持,以提高我們的集體能力,并在我們所做的一切中取得卓越.

我們希望招募最優秀的人才,他們會擁抱合作關系,建立牢固的關系——人們總是對客戶真正需要的東西充滿好奇.

為什么我們會成功？我們的產品晶振,石英晶體振蕩器等設計精良、可靠,并始終如一地兌現承諾.我們認識到,在過去的一百多年里,人們一直在推動我們成為一個充滿活力和蓬勃發展的公司.我們的員工塑造了我們產品的多樣化,這是我們成功和追求卓越的基石.

我們也非常關心質量:我們的產品質量,服務,和我們的人民.我們正在尋找有才華的人,他們樂于使用他們的知識、才能和技能來幫助CTS創新和成長.我們是一家成長中的公司,為客戶提供高品質的貼片晶振,晶體振蕩器,專業的技術和支持.

yijin-1

CTS晶振,差分晶振,656C晶振,656PL晶振,差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高度免疫的.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

CTS晶振型號	符號	656C晶振,656PL晶振
輸出規格	-	HCMOS、LVDS、LVPECL
輸出頻率范圍	fo	10M~1.0GHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40~+85℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	V_OL	-更多詳細參數請聯系億金電子http://www.bzmfr.cn
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20~80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247~0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125~1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
