Rakon晶振,溫補晶振,CFPT9300晶振,RFPT400晶振

頻率：1.25M~52MHZ

尺寸：5.0x3.2mm

溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

訂購熱線：0755-27876565

RK-2

RAKON瑞康晶振成立于1967年,多年來一直是先進的有源晶振,壓控振蕩器, 石英晶振,貼片晶振等水晶元件和振蕩器技術的先鋒.自2006年以來,RAKON瑞康晶振已經轉變為全球最大的頻率控制解決方案提供商之一,提供了一個多樣化的產品組合,包括電信、定位和空間和國防市場的先進產品.Rakon有6家制造工廠,包括3家合資工廠和8個研發中心.客戶支持中心位于世界各地的11個辦事處.總部設在新西蘭的奧克蘭.

RAKON瑞康晶振所生產的普通石英晶體振蕩器：高可靠性的XO系列在惡劣的環境中對沖擊和振動有抵抗性,規格說明使它成為空間和防御應用的一個很好的解決方案.Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的晶體振蕩器(裝置).裝置功能的高性能范圍低抖動、相位噪聲低,和可選的輸出頻率的選擇;這些特性使它們適合全球定位和電信市場的應用程序.

RAKON瑞康晶振的VCXO石英晶體振蕩器Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的壓控晶體振蕩器(VCXO)和電壓控制時鐘振蕩器(VCXO).VCXO特性的高性能范圍低抖動、相位噪聲低、可選擇的輸出頻率,使其適合應用在全球定位和電信市場.產品的高可靠性VCXO范圍耐沖擊和振動在嚴酷的環境下.規范配置文件使它們成為空間應用程序的一個很好的解決方案.

TXCO石英晶體振蕩器：Rakon范圍廣泛的高穩定溫度補償晶體振蕩器(TCXO晶振)解決方案,從高度穩定產品質量體積使用者應用程序通過業界領先的極穩定的產品要求更高的應用程序.Rakon對高質量和高績效的承諾意味著,它已經成為消費者GPS、應急信標、電信基礎設施和許多其他性能關鍵應用的默認標準.

OXCO石英晶體振蕩器：Rakon有著豐富的經驗在創建標準和定制爐控制晶體振蕩器(OCXO)解決方案的電信、航天和國防市場.Rakon烤箱控制看到振蕩器(OCSO)特性頻率穩定度方面的卓越表現,老齡化和g-sensitivity.它們具有較低的噪聲地板性能,而不具有降低近相噪聲的特性.當需要超低相位噪聲的時候,特別是在高頻率的配合下,可以使用OCSO.

yijin-1

Rakon晶振,溫補晶振,CFPT9300晶振,RFPT400晶振,5032mm體積的石英晶體振蕩器有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

瑞康晶振型號		RPT5032J (TCXO)
輸出頻率范圍		1.25M~52MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多信息參數歡迎訪問http://www.bzmfr.cn
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

瑞康晶振型號		RFPT400晶振 (TCXO)
輸出頻率范圍		10~30MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-了解更多詳細參數歡迎登入http://www.bzmfr.cn
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30?+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

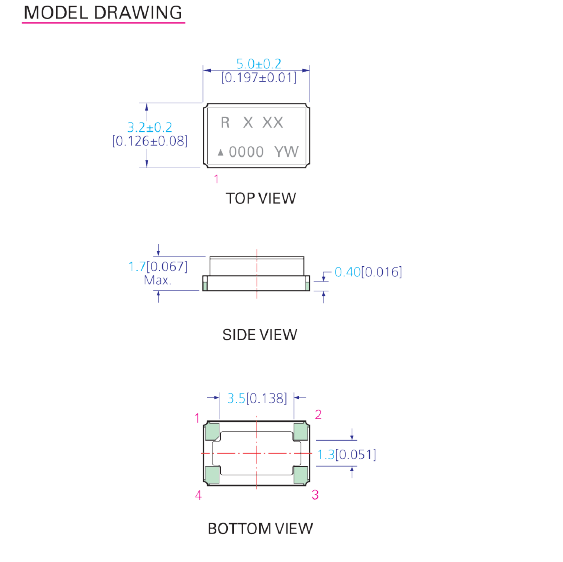

CFPT9300晶振尺寸圖:

CFPT9300 5032 TCXO

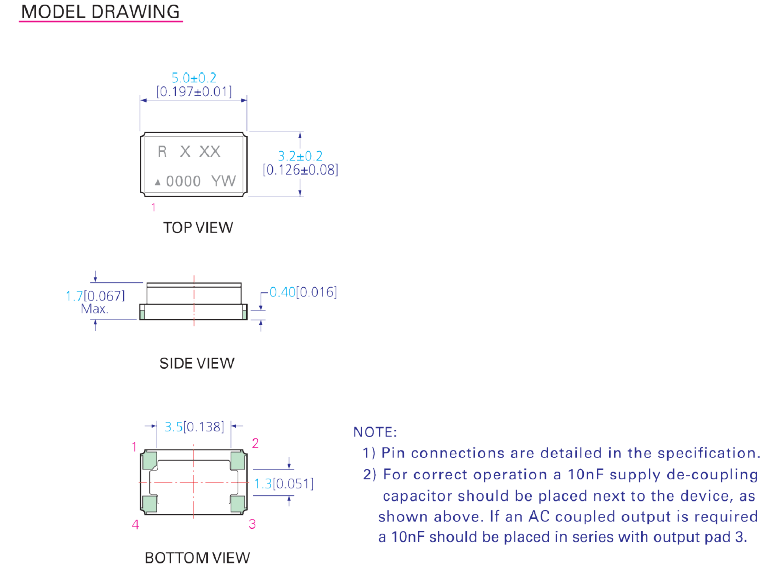

RFPT400晶振尺寸圖:

RFPT400 5032 TCXO

yijin-4 在使用Rakon晶振時應注意以下事項

晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題.

大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振？

有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間.其實有源晶振在細分的情況下又能分成壓控振蕩器（VCXO）以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振（VC-TCXO）,壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點.Rakon晶振,溫補晶振,CFPT9300晶振,RFPT400晶振

那么溫補晶振（TCXO）又有什么特點,溫補晶振簡單的來說就是在工作過程中起到溫度補償功能,那怎么個溫度補償法呢？其實原理跟壓控振蕩器一樣,比如說溫補晶振電壓有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等幾款常用電壓.溫補晶振在工作過程中如果遇到了溫度變化很大的情況下,那這個時候溫度補償就起作用了,比如說溫補晶振的基本精度要求是0.5PPM,常溫要求是2ppm,那如果低溫超出的常溫的情況下,晶體的溫補功能就會把精度控制在一定的范圍內,使精度變化在一個要求值的范圍,穩定在高精度要求內給CPU提供穩定的信號.
