當前位置：首頁 » 歐美晶振 » 高利奇晶振 » 高利奇晶振,貼片晶振,GRX530晶振

prevnext

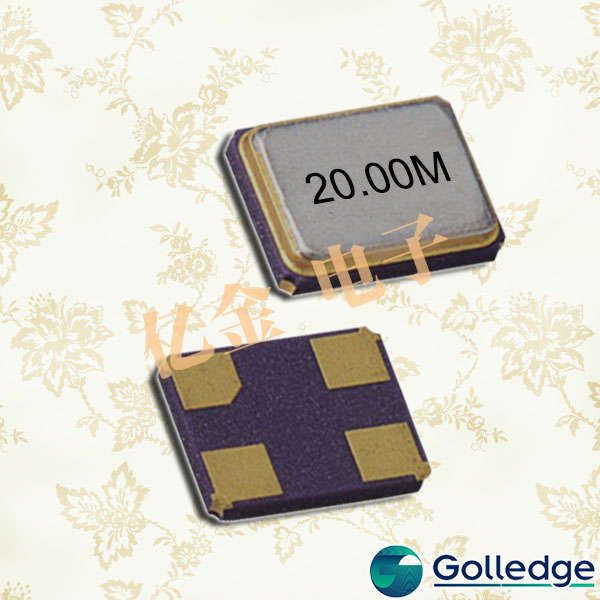

高利奇晶振,貼片晶振,GRX530晶振

頻率：9.8M~40MHZ

尺寸：5.0x3.2mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27876565

GOLL-2

高利奇晶振公司是全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:

石英晶體,振蕩器,實時時鐘,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.

高利奇晶振公司專業和高效的方法使之成為世界上許多領先的電子oem和CEMs的首選供應商.專用IT人員確保操作得到最高質量和安全系統的支持.高利奇是英國增長最快的壓電石英晶體元器件、壓電石英晶體、有源晶體頻率產品供應商.我們在競爭市場上的持續成功是對我們產品質量和卓越服務的敬意.電子和技術相關產業正在迅速發展.在技術進步和商業世界的發展中,高利奇有足夠的資源和靈活性來支持客戶的需求.

工作理念：

高利奇晶振的理念始終是以產品質量和服務的一致性為基礎的.多年來,我們一直努力保持我們的晶振,石英晶振,有源晶振,壓控振蕩器在頻率控制市場的最前沿.我們非常重視與我們的生產伙伴建立的關系,每一個都精心挑選,以滿足他們對客戶服務和產品質量標準的承諾.

我們能夠支持客戶最復雜和最苛刻的需求.讓我們有別于其他石英晶振晶體供應商是我們的員工的經驗和能力.我們的業務團隊是行業中經驗最豐富、知識最豐富的團隊之一,能夠為客戶提供友好、專業的建議和高效的服務.

yijin-1

高利奇晶振,貼片晶振,GRX530晶振,5032封裝石英貼片晶振分為四個焊接腳和兩個焊接腳,兩個焊接腳的陶瓷面封裝晶振歸類于我們前面介紹晶振的文章中所說過的壓電石英晶體諧振器.5032晶振在不同環境下的多功能產品中具有高可靠性特點,不含鉛汞符合歐盟要求的環保要求.5032貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接,5032封裝石英表貼式晶體諧振器小型設計,是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

yijin-2

高利奇晶振規格	單位	GRX530晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	9.8MHZ~40MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.bzmfr.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF ,12PF,16PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

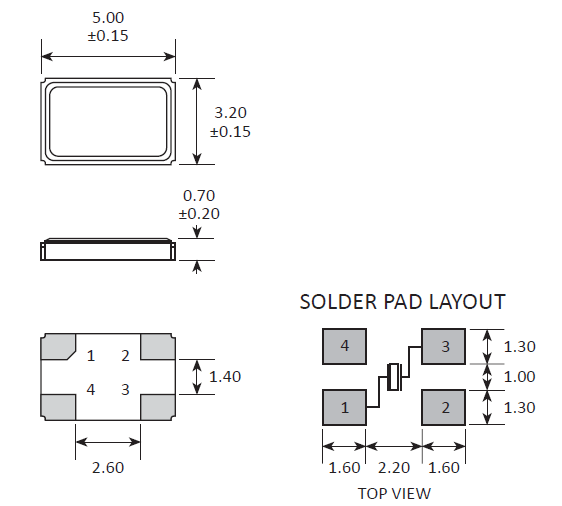

grx530 5032

yijin-4 在使用Golledge晶振時應注意以下事項：

自動安裝時的沖擊：

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.

每個封裝類型的注意事項

陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.高利奇晶振,貼片晶振,GRX530晶振

（2）陶瓷封裝貼片晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

GRX530晶振 5032金屬面貼片晶振 5032四腳貼片晶振

跟此產品相關的產品 / Related Products

: 進口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振; 進口高性能IDT晶振,差分LVPECL晶振,XUP736212.500JU6I晶振，美國 IDT晶振公司，高品質進口晶振，有源晶振，差分晶振，LVPECL晶振，XUP晶振，石英晶振，金屬面晶振，頻率范圍:0.016至670 MHz，輸出類型:LVPECL，頻率穩定性:±20ppm，±25ppm，±50ppm，或±100ppm，電源電壓:1.8V, 2.5V，或3.3V，相位抖動(1.875MHz至20MHz): 100fs典型，相位抖動(12kHz至20MHz): 300fs典型，封裝選項:5.0mm × 3.2mm × 1.2mm (JS6)，7.0mm × 5.0mm × 1.3mm (JU6)，工作溫度:-20°C至+70°C或-40°C至+85°C

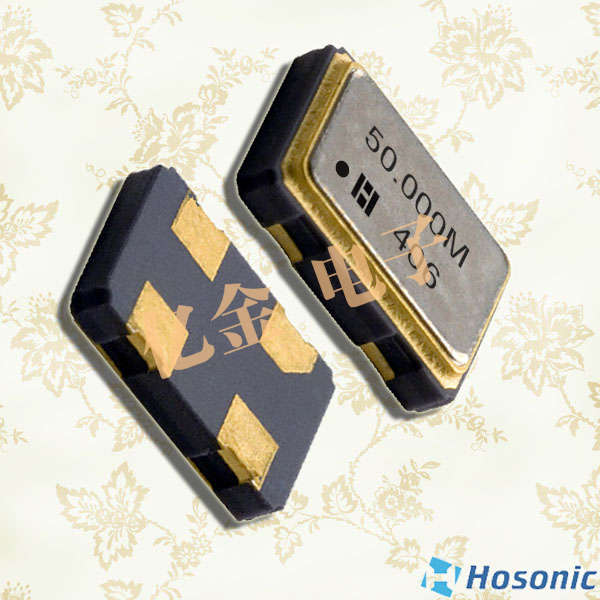

: HOSONIC晶振,OSC晶體振蕩器,D5SX晶振,HXO-5晶振; 小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封有源晶振,石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
