康納溫菲爾德晶振,M502,M503晶振,5032溫補晶振

頻率：6.4~49.152MHZ

尺寸：5.0*3.2*1.4mm

M502,M503晶振是一款5032貼片晶振,系屬康納溫菲爾德晶振旗下的型號,產品被廣泛的應用在平板筆記本電腦,CNF,智能手表等領域,采用5032溫補晶振,5032晶體振蕩器,5032貼片晶振的封裝.滿足絕大部分數碼電子產品的需求.歡迎來電咨詢:0755-27876565

訂購熱線：0755-27876565

康納溫菲爾德晶振,M502,M503晶振,5032溫補晶振即溫度補償晶體振蕩器(TCXO)，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。本身自帶溫度補償功能的石英晶體振蕩器，溫補晶振可分為三個類別：直接補償、間接補償、數字式。溫度補償晶體振蕩器電路通過附加溫度補償網絡，使環境溫度變化后晶體串聯回路電容反向變化，以抵消晶體此間所產生的頻率一溫度漂移。

康納溫菲爾德晶振公司繼續在頻率控制產品設計上進行創新,利用其豐富的50年的歷史和豐富的經驗,提供高精度、高頻率和高性能石英振蕩器, （PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等陣列.盡管引入了競爭共振技術,但基于石英的振蕩器仍然提供了長期和短期穩定精度的最高水平,以及與目前可用的其他頻率控制技術相比,低抖動和低相位噪音信號產生.

康納溫菲爾德晶振公司為廣泛的應用程序提供各種晶振,石英晶振,貼片晶振,晶體振蕩器等水晶產品.標準晶體具有低老化、低串聯電阻、基本或三次超調模式,且符合RoHS的要求.精密水晶提供非常低的老化,高Q /低相位噪音,倒置的臺面設計,也符合RoHS的標準.我們還專門研究石英晶體微平衡技術,為生物醫學傳感器、金屬沉積監測器、環境監測、化學反應監測器以及大量其他應用提供無限的設計可能性.

TX214晶振（TCXO）
Storage Temperature	-40 - 85 °C
Supply Voltage	3.3 Vdc
Center Frequency	6.4 - 49.152 MHz
Frequency Calibration （TCXO Models）	±0.28ppm ppm
Aging First Year	±1.0 ppm
Total Aging for 10 years	±1.0 ppm
Supply Voltage Variation. (Vcc±5%)	-0.025 - 0.025 ppm
Supply Voltage	1.8 Vdc Models 1.710 1.800 1.890 Vdc 2.5 Vdc Models 2.375 2.500 2.625 Vdc
Supply Voltage	2.8 Vdc Models 2.660 2.800 2.940 Vdc 3.3 Vdc Models 3.135 3.300 3.465 Vdc
Supply Curren	2 MA

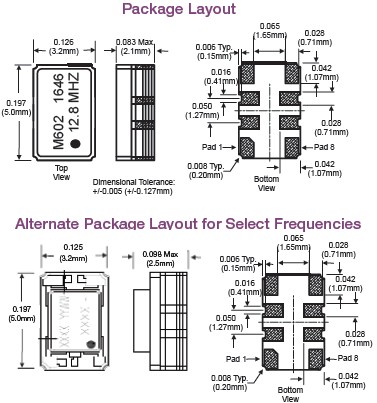

tx214 5032

康納·溫菲爾德晶振公司在所有層面上都致力于滿足石英晶振,貼片晶振, 溫補晶振,石英晶體振蕩器等客戶的所有要求,通過維護我們的ISO 9001質量體系認證,持續改進我們的流程是我們不斷超越客戶期望的承諾.對我們來說,石英晶振,貼片晶振, 石英水晶振蕩子, 壓電石英晶體、有源晶體產品質量不僅僅是一種技術或系統,它是一種無所不包的、毫不妥協的哲學產品,不僅能滿足我們客戶對于晶振,石英晶體的質量要求,而且還能以各種方式超越它們.康納溫菲爾德晶振,M502,M503晶振,5032溫補晶振

康納·溫菲爾德(Connor Winfield)晶振集團致力于以一種全球負責的方式開展企業業務,與對環境敏感的原則相一致.我們明白,我們在維持環境方面發揮著至關重要的作用.因此,我們將積極地減少我們的業務和壓電石英晶體、有源晶體產品對環境的影響.此外,我們向我們的利益攸關方保證,我們符合所有地方、州和聯邦環境法規,而且只要有可能,我們將努力減少我們的業務運作對環境的影響.

從1994年開始,我們所有的制造業務都有CFC欣然接受RoHS原則,現在提供了廣泛的兼容產品滿足所有在我們做生意的國家的適用環境、健康和安全法律要求,將EICC(電子行業行為守則)中概述的原則作為公司內部政策.

保持積極的計劃,減少我們在壓電石英晶體、有源晶體,晶體振蕩器,有源晶振,晶振,石英晶振等產品的生產過程中對消耗品(能源、水、材料等)的使用.

晶振容易壞嗎？

晶振確實容易損壞！

石英晶振頻率越高，內置石英晶片越薄，越易破碎，因此頻率越高的晶振越脆弱。另外，插件晶振涉及人工焊接，誤操作的可能性增加，因此與經由自動化貼片的貼片晶振比，不良現象更多發生。

那么，晶振壞的原因有哪些？晶振使用中需要注意什么？

大體歸結如下：康納溫菲爾德晶振,M502,M503晶振,5032溫補晶振

1、晶振不能摔、怕強烈震動！強烈機械振動和物理過載沖擊都易造成晶振損壞。主要原因是造成晶振漏氣或晶片破碎。

2、回流焊溫度過高或焊接時間過長會導致晶振性能不穩定或損壞。
3、晶振的一腳跟GND短路（金屬外殼與GND連通），晶振則無法起振。
4、晶振的外接電容漏電或者短路造成晶振不正常工作。
5、針對有源晶振，需要更加注意防靜電保護，以防靜電擊穿有源晶振。另外，請找對有源晶振電壓輸入腳位且電壓輸入不能超規。
6、針對無源晶振，注意外接電容與晶振本身負載電容的匹配。外接電容過大或過小都可能導致晶振不正常工作。
7、超聲波封焊方式會對晶振造成不同程度破壞，如破壞晶片固定膠點或石英晶片。
8、針對直插式晶振，請避免人為的對晶振引線的強力拉扯，以防造成晶振漏氣，引發晶振電氣參數不良。
