當前位置：首頁 » 歐美晶振 » 拉隆晶振 » RALTRON晶振,R2016晶振,2016石英晶振

prevnext

RALTRON晶振,R2016晶振,2016石英晶振

頻率：20.00MHZ~80.00MHZ

尺寸：2.0*1.6mm

深圳市億金電子主營RALTRON晶振,產品性能穩定,精度高.比如R2016晶振,2016石英晶振,2016貼片晶振,是首選的小體積晶體諧振器.被廣泛的運用到一些比較高端的數碼通訊產品領域.24小時咨詢熱線0755-27876565

訂購熱線：0755-27876565

Raltron-2

yijin-1

RALTRON晶振,R2016晶振,2016石英晶振具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

Raltron晶振公司成立于1983年,是全球較受歡迎的石英晶振,貼片晶振,壓電石英晶體等頻率產品制造商之一.從簡單的音叉晶體到高穩定性的可編程晶體振蕩器,Raltron提供了行業中最全面的頻率管理設備.多年來,公司致力于石英晶振,貼片晶振,石英晶體振蕩器,有源晶振的研究和開發,使得石英晶體,石英晶體振蕩器的技術不斷創新.如今Raltron晶振公司提供高性能的頻率控制解決方案,在價格、質量、應用程序工程和客戶支持方面滿足和超越客戶期望.

為了滿足快速增長的無線應用市場的需求,Raltron晶振將自己打造成為一個完整的解決方案供應商,在它的石英晶體,石英水晶和晶體振蕩器,貼片振蕩器中添加了鋸片和LTCC過濾器.該公司還為同一市場開發了一整套天線產品.

Raltron晶振通過線上銷售來支持其全球客戶,并且在亞洲有幾家分支機構,所銷售的石英晶體,貼片晶振,石英晶振,溫補晶振,石英晶體振蕩器等由幾家大型全球分銷商發行.

Raltron晶振公司在其位于邁阿密的工廠生產一些較為高端精密的石英晶體振蕩器,有源晶振,溫補振蕩器.相對于一些石英晶體諧振器,石英晶體,貼片晶振,時鐘振蕩器以及過濾器,陶瓷諧振器,濾波器等則是在國內幾個工廠生產.通過將這些產品從香港的物流中心運往世界各地,Raltron晶振公司全體員工均以追求完美的服務以及卓越的品質為工作理念.

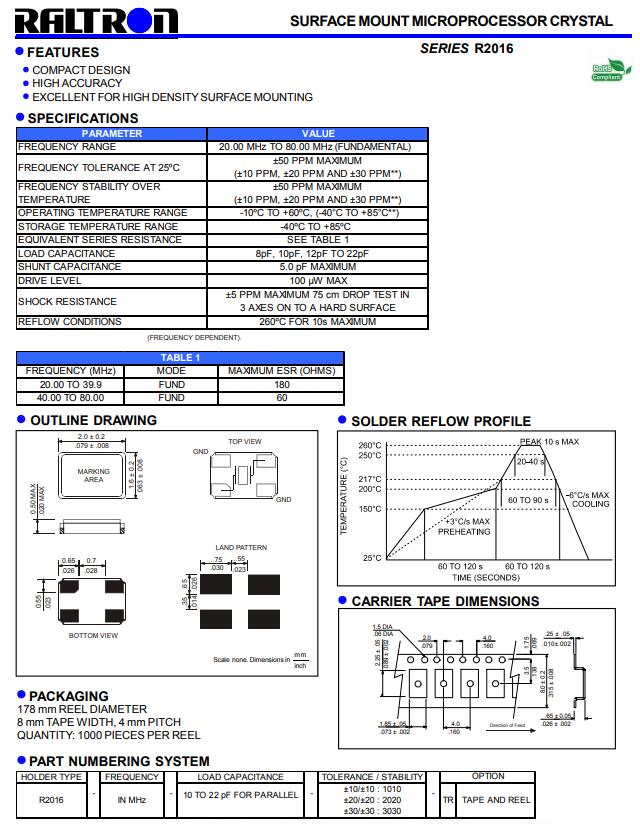

Raltron晶振規格	單位	Raltron貼片晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20.00MHZ~80.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +60°C -40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,www.yijindz.com
頻率溫度特征	f_tem	±50 × 10-6 (標準), (±15 × 10-6 ～ ±30 × 10-6 可用)	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF~20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

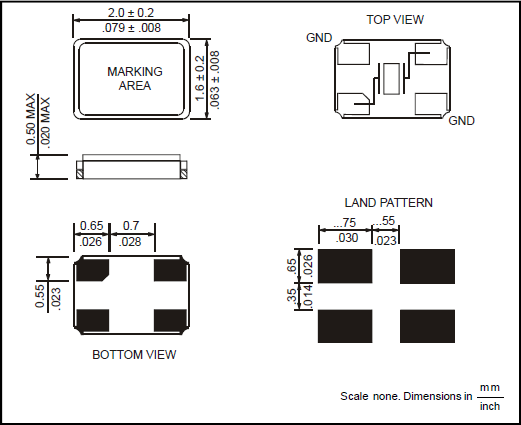

R2016 2016

yijin-4

RALTRON晶振,R2016晶振,2016石英晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.

1:機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

2:PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
