當前位置：首頁 » KDS晶振 » 日本大真空晶體,石英晶體振蕩器,DSB535SC晶振

prevnext

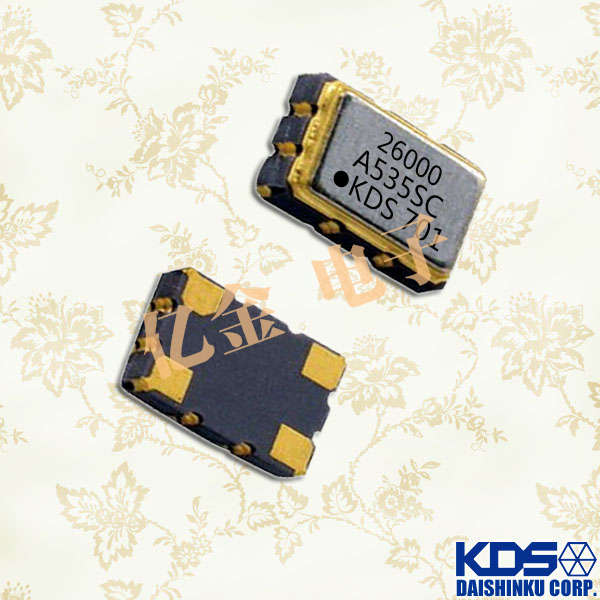

日本大真空晶體,石英晶體振蕩器,DSB535SC晶振

頻率：10M~30MHZ

尺寸：5.0x3.2mm

有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27876565

KDS-2

日本株式會社大真空KDS晶振發展史：

1959年在在神戶市成立加工電子零件和石英晶體,進口晶振,KDS晶振,石英水晶振蕩子.

1963公司變更為合股公司組織.

1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.

1970年日本株式會社大真空KDS晶振在東京辦事處開業.

1973年開設kurodasho廠（現在的西脅工廠）生產晶體管.

1974年開設川廠（現在的涼廠）是目前人造石英晶體,（SPXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.

1976年開設宮崎廠（目前九州大真空公司）為音叉型石英晶體諧振器生產,在加古川市完成新總部.

1977年成立和諧電子公司建立大真空（美國）有限公司開始向美國市場供應晶體諧振器.

1980年開設鳥取工廠（目前鳥取生產部）對晶體諧振器生產增加.同年開始生產石英晶體濾波器和晶振時鐘.

1981年建立大真空（香港）公司開始提供音叉型石英晶體諧振器,晶體振蕩器,有源晶振的香港和中國市場.

1983年大阪證券交易所二期上市.

1984年獨立完成中心實驗室,開設德島工廠（目前德島生產部）作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.

1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.

1987名古屋辦事處開業.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO晶振）.

1988建立大真空（新加坡）有限公司加強在東盟地區銷售.

1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.

1990-1991大阪證券交易所第一節上市.建立大真空（德國）公司加強在歐洲的銷售.

1993建立了天津該公司開始音叉型石英晶體諧振器,石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體的海外生產.

1996日本株式會社大真空KDS晶振獲得ISO9001（國際標準化組織質量管理標準）.

1998（獲得QS9000質量標準/汽車質量保證管理體系.）

2000獲得ISO14001（環境管理體系由國際標準化組織）,獲得ISO / TS 16949（技術規范由國際標準化組織）.

2003擴大生產規模天津加工廠面積,成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為我公司的綜合子公司加強石英晶振,壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等器件業務.

2010日本株式會社大真空KDS晶振建立大真空（泰國）有限公司.

2012日本株式會社大真空KDS晶振擴大在加古川市中央實驗室的地板尺寸.

2013東京證券交易所第一節上市.

日本株式會社大真空KDS晶振集團設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.

日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.

yijin-1

日本大真空晶體,石英晶體振蕩器,DSB535SC晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.KDS晶振集團具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使石英晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

yijin-2

KDS晶振型號		DSB535SC晶振
輸出頻率范圍		10M~30MHZ
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+2.6~+3.3V
電源電壓（Vcc）		+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多相關參數信息請聯系我們http://www.bzmfr.cn
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

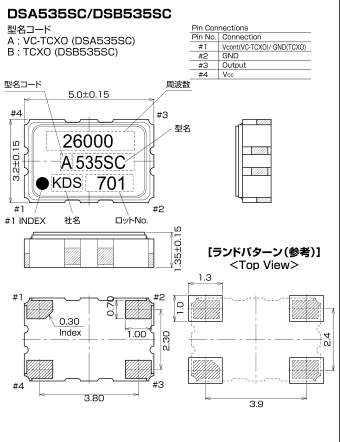

DSA535SC DSB535SC

yijin-4 在使用日本大真空晶體時應注意以下事項

晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題.

大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振？

有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間.其實有源晶振在細分的情況下又能分成壓控振蕩器（VCXO）以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振（VC-TCXO）,壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點.日本大真空晶體,石英晶體振蕩器,DSB535SC晶振

那么溫補晶振（TCXO）又有什么特點,溫補晶振簡單的來說就是在工作過程中起到溫度補償功能,那怎么個溫度補償法呢？其實原理跟壓控振蕩器一樣,比如說溫補晶振電壓有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等幾款常用電壓.溫補晶振在工作過程中如果遇到了溫度變化很大的情況下,那這個時候溫度補償就起作用了,比如說溫補晶振的基本精度要求是0.5PPM,常溫要求是2ppm,那如果低溫超出的常溫的情況下,晶體的溫補功能就會把精度控制在一定的范圍內,使精度變化在一個要求值的范圍,穩定在高精度要求內給CPU提供穩定的信號.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

DSB535SC晶振 5032四腳有源晶振日本進口溫補石英晶振
