日本大真空晶振,有源晶振,DSO221SW晶振

頻率：3M~50MHZ

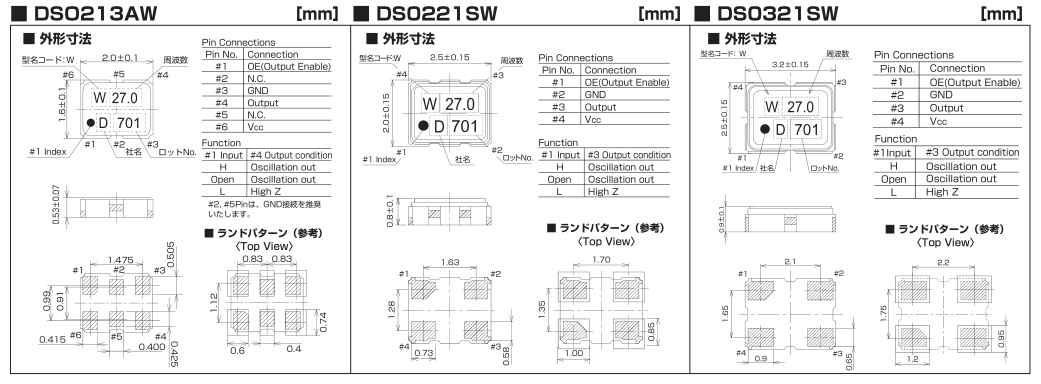

尺寸：2.5x2.0mm

2520有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27876565

KDS-2

日本株式會社大真空KDS晶振集團設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,石英晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.

日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好.

日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶體,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國、英國、德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

日本大真空株式會社,KDS晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊?guó)天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.

日本株式會社大真空KDS晶振三種信賴行為守則：

可靠的人以獨立、自助、自足的努力作為基本的行動原則,我們將充分利用我們的優勢,為社會整體和接近一切真誠和熱情.

可靠的晶振,石英晶振,有源晶振,壓控振蕩器,,我們將幫助實現一個富裕的社會,通過優化我們的能力,開發最好的產品和服務,并提供給我們所有的客戶在世界各地.

可靠的公司,我們努力履行我們的企業社會責任,通過持續的利潤,通過企業活動,遵守所有的法律法規,尊重他們的精神,注重與全球環境的和諧.

yijin-1

日本大真空晶振,有源晶振,DSO221SW晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

KDS晶振項目	符號	DSO221SW晶振規格說明	條件
輸出頻率范圍	f₀	3MHz to 50MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8V to 3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.bzmfr.cn/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

yijin-3

yijin-4

在使用日本大真空晶振時應注意以下事項:

晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題.

大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振？

有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間.其實有源晶振在細分的情況下又能分成壓控振蕩器（VCXO）以及溫補晶振(TCXO晶振)這兩者又可以合并為壓控溫補晶振（VC-TCXO）,壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點.日本大真空晶振,有源晶振,DSO221SW晶振

那么溫補晶振（TCXO晶振）又有什么特點,溫補晶振簡單的來說就是在工作過程中起到溫度補償功能,那怎么個溫度補償法呢？其實原理跟壓控振蕩器一樣,比如說溫補晶振電壓有1.6V-1.8V-2.2V-2.8V-3V-3.3V-5V等幾款常用電壓.溫補晶振在工作過程中如果遇到了溫度變化很大的情況下,那這個時候溫度補償就起作用了,比如說溫補晶振的基本精度要求是0.5PPM,常溫要求是2ppm,那如果低溫超出的常溫的情況下,晶體的溫補功能就會把精度控制在一定的范圍內,使精度變化在一個要求值的范圍,穩定在高精度要求內給CPU提供穩定的信號.
