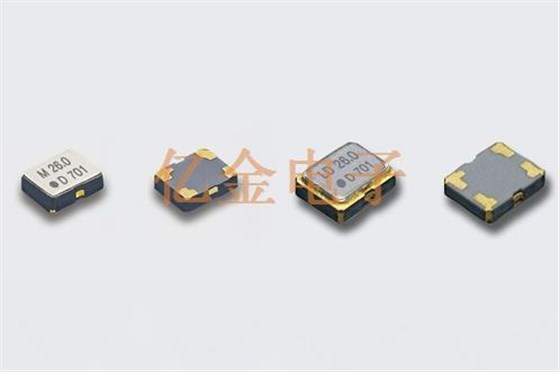

日本KDS晶振宣布，他們公司開發了世界上最小的溫度補償晶體振蕩器 （TCXO），它在 1.2 V 的低電壓下工作，尺寸為 1612 尺寸（1.6 mm × 1.2 mm），這在業內尚屬首創。

開發背景
在包括智能手表在內的可穿戴和移動設備的整個市場中，需要延長電池壽命才能在一次充電后運行更長時間。例如，為了降低功耗，移動設備的工作電壓往往會從目前的 1.8 V 進一步降低，因此對小型化和低電壓電子元件的需求不斷增長。對于半導體，必須根據芯片的縮小來降低磁芯電壓。這導致 I/O 和外圍電路的電壓降低。因此，晶體振蕩器也需要較低的電壓作。我們迅速確定了這些市場需求，并開發了世界上最小的 1612 尺寸 TCXO晶振，可在 1.2 V 下進行低電壓運行。

產品的有效性
該差分石英晶體振蕩器在保持高精度頻率特性的同時，還能顯著降低功耗，有助于提高GPS/GNSS接收器的精度。例如，在智能手表中，該產品可以將電池壽命延長多達 20%，同時最大限度地減少 GPS/GNSS 誤差。

未來發展
隨著半導體芯片的縮小，GPS/GNSS 接收器中使用的低壓 TCXO 除了可穿戴市場外，還有望用于各種應用，包括移動設備和防損標簽。我們的目標是通過專注于需求不斷增長的低壓 TCXO 的設計活動，穩步確保其在各種市場的份額。
作為 TCXO 全球市場份額最大的高精度石英晶振的先驅，KDS晶振將繼續開發滿足市場需求的產品，為實現舒適和繁榮的社會做出貢獻。

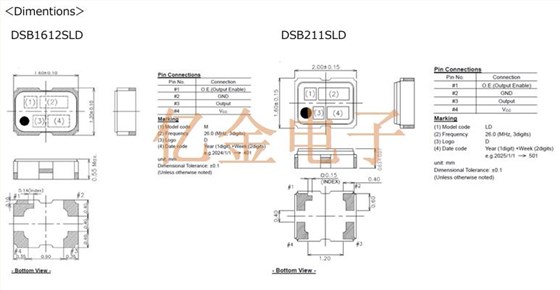

Type		DSB1612SLD	DSB211SLD
Frequency Range		13 to 52MHz
Standard Frequency		26MHz
Supply Voltage Range		+1.1 to +2.0V
Supply Voltage (Vcc)		+1.2V, +1.8V
Current Consumption		+1.7mA max.
Stand-by Current (＃1 pin "L" Level)		+3μA max.
Output Level		0.7Vp-p min. (削峰正弦波晶振/DC-coupled)
Output Load		10kΩ//10pF
Frequency Stability Tolerance vs. Temperature vs. Supply Voltage vs. Load Variation vs. Aging		±1.5×10-6max. （After 2 reflows）
		±0.5×10-6max./ -30 to +85℃
		±0.2×10-6max./ Vcc ± 5%
		±0.2×10-6max./ (10kΩ//10pF)±10%
		±1.0×10-6max./year
Start up Time		2.0ms max.
Phase Noise Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz		-116 dBc/Hz typ.
		-134 dBc/Hz typ.
		-150 dBc/Hz typ.
		-150 dBc/Hz typ.
Packing Unit		3000pcs./reel(Φ180）

用途
可穿戴設備，包括智能手表

特征
1、世界最小的TCXO

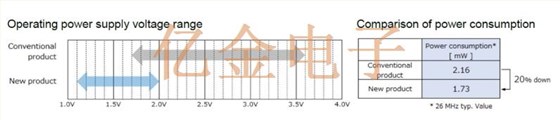

2、能夠低電壓運行，實現20%的功耗降低（與日本進口晶振KDS的傳統產品相比）
