聲表面濾波器是一類復雜的電子元件，在高頻信號生成領域已成為不可或缺的元件。這些器件利用壓電材料的獨特特性來產生精確的振蕩，這在精度和小型化至關重要的無數應用中至關重要。
SAW 振蕩器的基本原理
SAW 振蕩器的工作原理植根于壓電效應，其中某些材料在機械應力下產生電荷。相反，當施加電場時，這些材料也會變形，SAW 設備利用這種現象來產生和檢測機械波。（SAW 設備利用沿材料表面傳播的聲波。叉指傳感器 （IDT） 是 SAW 設備的關鍵組件，用于各種應用，例如濾波器、傳感器和振蕩器。

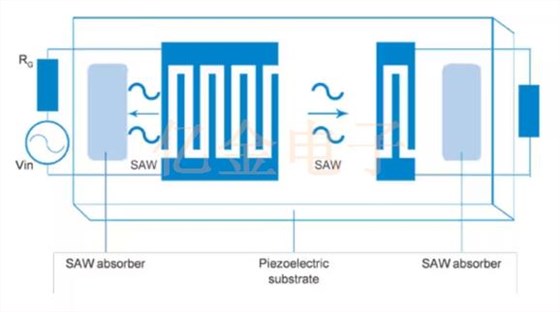

SAW 振蕩器的核心是數字間傳感器 （IDT），該元件由壓電基板上的精細圖案電極組成。IDT 由兩組金屬手指狀電極組成，這些電極是交叉的，這意味著它們像兩只緊握的手的手指一樣互鎖，但不接觸。這些電極沉積在壓電基板上，壓電基板是一種在機械應力下產生電荷的材料。
1、輸入信號：當交流 （AC） 電信號施加到 IDT 中的一組電極時，壓電效應會導致襯底在信號頻率下略微變形。與等效頻率的電磁波相比，這些表面聲波的波長要短得多，這是高頻元件小型化的關鍵因素。
2、SAW 的產生：這種變形會產生一個表面聲波，該聲波從 IDT 傳播到基板表面。
3、傳播：波穿過基板表面，攜帶原始電信號的頻率和相位信息。
4、通過輸出 IDT 進行攔截： 如果 SAW 器件設計為濾波器或諧振器，則通常會有第二個 IDT 位于與第一個 IDT 相距較遠的地方。當聲波到達第二個 IDT 時，它會在壓電材料中感應出應力，進而由于壓電效應而產生電信號。
5、輸出信號：該電信號然后從設備輸出，并受到 SAW 特性的修改（例如其速度，它受基材特性以及波與基材上任何結構的相互作用的影響）。
IDT 的設計，包括手指對的數量、寬度、間距和基板的材料，決定了 SAW 器件的頻率特性。通過調整這些參數，工程師可以根據特定應用定制器件，例如在 SAW 濾波器中選擇特定頻段或在 SAW 傳感器中實現所需的靈敏度。
設計和小型化
SAW 振蕩器的設計是物理尺寸和性能之間的微妙平衡。工程師必須仔細考慮 IDT 電極的間距和模式，因為這些參數直接影響聲波的頻率和效率。能夠生產如此小波長的組件，可以創建高度緊湊的設備，這些設備可以在不犧牲性能的情況下適應狹小空間。
性能和穩定性
SAW 振蕩器以其卓越的穩定性和低相位噪聲而聞名，使其成為需要一致和可靠信號生成的應用的理想選擇。它們對環境擾動（如溫度變化、機械沖擊和振動）表現出非凡的彈性。這種穩健性在電信等高風險行業中尤為重要，在這些行業中，信號完整性可能是清晰的通信線路和掉線之間的區別。
SAW 振蕩器的應用多種多樣，跨越各個領域。在電信中，它們用于移動電話、基站和衛星通信中的頻率選擇和信號處理。航空航天和國防工業將 SAW 振蕩器用于導航系統、雷達和安全通信。在消費電子產品中，這些組件存在于電視、收音機和無線設備中，為運行提供必要的頻率。
