井下儀器儀表中的精確計時
井下/鉆井環境是地球上最惡劣的環境之一，具有高溫和高壓。
SiTime Endura™加固型振蕩器專為航空航天、國防和工業自動化應用而設計，這些應用需要對各種惡劣環境條件具有超高的彈性。
關鍵考慮因素：
1、超出傳統軍用范圍的高溫操作
2、高機械沖擊和振動承受能力
3、密封封裝
4、高可靠性
基于硅 MEMS 的 Endura 振蕩器在氣流、熱梯度、壓力和電源噪聲下提供最低的加速靈敏度、最佳的抗沖擊和抗振動性、高可靠性和卓越的動態性能。
Endura 產品可以在工廠編程為各種參數范圍內的頻率、穩定性和電壓的任意組合，從而消除了與石英產品相關的較長交貨時間和定制成本。 Endura 振蕩器根據 MIL-PRF-55310 和 MIL-STD-883 規范進行測試。提供標準或定制的上篩選流程。

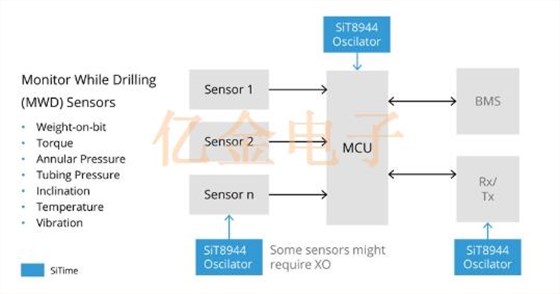

井下儀器收集關鍵的實時數據。主要應用包括隨鉆監測 (MWD) 和隨鉆測井 (LWD)。這些是類似的設備，但采用不同類型的傳感器。MWD 記錄瞬時鉆探參數，這些參數可用于提供現場、井下條件的背景信息，例如地質變化、預先存在的裂縫或空隙的存在以及動態變化。

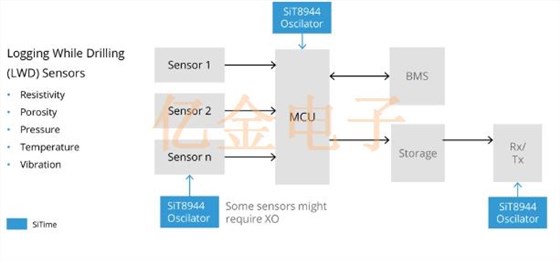

LWD 是更古老的電纜工具的更現代版本。隨鉆測井工具在鉆井時收集井下數據，無需從井中取出鉆桿。 LWD 提供與有線測井類似的功能，但在數據質量、分辨率和/或覆蓋范圍方面存在差異。
與石英晶體振蕩器相比，基于 MEMS 的振蕩器更能抵抗沖擊和振動，對電磁能和電源噪聲具有高度的免疫力，并且是可編程的。
一、在惡劣環境下更加堅固：
1、抗振性提高 4 倍 — 0.1 ppb/g（典型值）
2、抗沖擊能力提高 20 倍
二、在較寬的溫度范圍內具有更好的穩定性
1、工作溫度高達 -55 至 +125°C
2、抗氣流和熱沖擊 — 1 ppb/°C
三、靈活設計的可編程性
1、寬范圍內任意頻率、任意穩定性、任意電壓
2、一次獲得多個零件的資格
四、更高的質量和可靠性
1、可靠性提高 50倍 — 22 億小時 MTBF
2、終身保修
五、獨特的功能
1、EMI 降低 — 降低高達 30 dB
2、低功耗，延長電池壽命
3、尺寸更小 — 封裝小至 1.2 mm x 1.1 mm
Endura™ 計時解決方案
| 設備 | 主要特征 | 關鍵價值 |
|
單端振蕩器
SiT8944 1 至 60 MHz
SiT8945 60 至 220 MHz
|
-55°C 至 125°C 范圍內頻率穩定性為 ±10 ppm 至 ±50 ppm
0.1 ppb/g 加速度靈敏度
低抖動： 0.5 ps RMS [1]
1.8V、2.5V、3.3V |
更好的頻率和抖動裕度增強系統穩定性和魯棒性 輕松實現任何設備配置 最大限度地減少振蕩器的 EMI |
|
SiT9346 1 至 220 MHz
SiT9347 220 至 725 MHz
|
低抖動 0.23 ps RMS
LVPECL、LVDS、HCSL 2.5 至 3.3V -40°C 至 105°C
3.2 x 2.5 毫米封裝
|
滿足苛刻的抖動要求 PCB 占地面積小，布局更容易 由于靈活性而易于設計 MEMS可靠性 |
|
直流XO
SiT3541 1 至 220 MHz
SiT3542 220 至 725 MHz
|
數字頻率控制 I 2 C/SPI
±3200 ppm 牽引范圍
5 ppt 分辨率
整個溫度范圍內的頻率穩定性為 ±10 ppm 至 ±50 ppm
|
無需外部 DAC 即可控制 VCXO
由于數字控制，精度更高，噪音更低 |
|
超級TCXO
SiT5146 1 至 60 MHz
SiT5147 1 至 60 MHz
|
55°C 至 105°C 范圍內的穩定性為 ±0.5 至 ±2.5 ppm ±15ppb/°C
0.009 ppb/g 加速度靈敏度
|
在沖擊和振動下極其穩定 振動下相位噪聲無變化 最大限度地減少由于沖擊、振動或溫度變化而導致的鏈路丟失
I 2 C/SPI 數字控制可加快設計速度
|
|
超級TCXO晶振
SiT5346 1 至 60 MHz
SiT5347 60 至 220 MHz
|
-40°C 至 105°C 范圍內的穩定性為 ±0.1 至 ±0.25 ppm ±1ppb/°C
0.009 ppb/g 加速度靈敏度
|
在沖擊和振動下極其穩定 振動下相位噪聲無變化 最大限度地減少由于沖擊、振動或溫度變化而導致的鏈路丟失
I 2 C/SPI 數字控制可加快設計速度
|
|
超級TCXO
SiT5348 1 至 60 MHz
SiT5349 60 至 220 MHz
|
-40°C 至 105°C 范圍內的穩定性為 ±50 ppb ±1ppb/°C
0.009 ppb/g 加速度靈敏度
|
在沖擊和振動下極其穩定 振動下相位噪聲無變化 最大限度地減少由于沖擊、振動或溫度變化而導致的鏈路丟失
I 2 C/SPI 數字控制可加快設計速度
|
