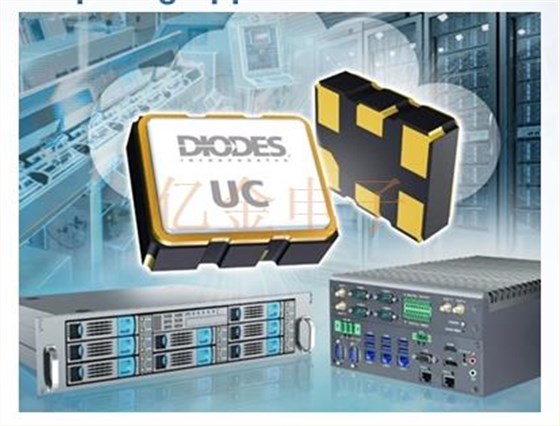

UC XO 系列是經過優化的石英晶體振蕩器系列，可節省電路板空間。該系列由高性能 LP-HCSL 晶體振蕩器組成，具有超低抖動性能，可滿足嚴格的芯片組要求。它支持各種選項，包括更寬的頻率范圍、1.8V/2.5V/3.3V 電壓和各種穩定性。它旨在滿足通信系統和其他高性能設備的 clock source 規范。
百利通亞陶晶振 UC 系列超低抖動、低功耗晶體振蕩器 （XO） 支持高速網絡和計算應用中的 PCIe® 6.0 時鐘。其高速電流轉向邏輯 （HCSL） 輸出通過 PCIe 1.0 向后兼容 PCIe 5.0，并支持其他利用 HCSL 時鐘的高速接口。該系列具有低于 100fsRMS 的超低抖動，可滿足 PCIe 6.0 的嚴格要求。它們工作在 1.8V 至 3.3V 的電源電壓下，消耗的電流約為標準 HCSL 器件的一半。這些器件采用 2.5mm x 2.0mm 至 7.0mm x 5.0mm 的各種陶瓷接縫密封封裝，環境溫度范圍為 -40°C 至 +125°C。
特點
1、超低相位抖動
2、07ps 典型值 最大 0.1ps RMS （12kHz 至 20MHz）
3、擴展溫度范圍高達 125oC
4、完全無鉛且完全符合RoHS標準
5、不含鹵素和銻。“綠色”器件
6、符合 AEC-Q100 標準。

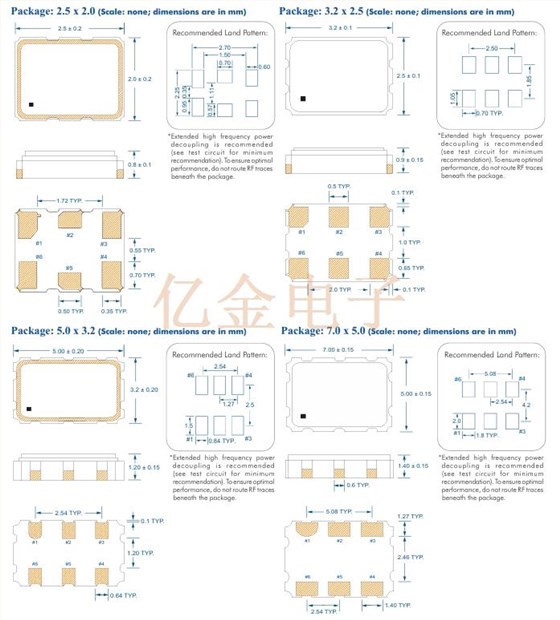

尺寸圖
應用
1、網絡系統
2、光模塊
3、服務器和存儲系統
4、專業視頻設備
5、測試和測量
6、FPGA/ASIC 時鐘生成
7、112G 串行應用程序

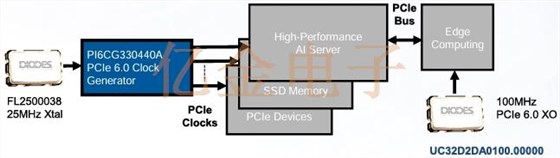

典型應用
高性能 CPU/GPU 服務器
| Part Number |
Supply Voltage |
Frequency | Temperature Range |
Frequency Stability |
Package |
| MHz | 。C | ||||
| UC2543FA0100.000000 | 1.8V | 100 | -40 to +105 | ±50ppm | Seam-sealed 2.5 x 2.0mm |
| UC25D2EC0133.300000 | 2.5V | 133 | -40 to +85 | ±25ppm | Seam-sealed 2.5 x 2.0mm |
| UC25D1DB0156.250000 | 3.3V | 156.25 | -40 to +85 | ±50ppm | Seam-sealed 2.5 x 2.0mm |
| UC32D2DA0100.000000 | 2.5V | 100 | -40 to +85 | ±25ppm | Seam-sealed 3.2 x 2.5mm |
| UC32D3DA0100.000000 | 1.8V | 100 | -40 to +85 | ±25ppm | Seam-sealed 3.2 x 2.5mm |
| UC32D1HB0156.250000 | 3.3V | 156.25 | -40 to +125 | ±70ppm | Seam-sealed 3.2 x 2.5mm |
| UC50D2DA0100.000000 | 2.5V | 100 | -40 to +85 | ±25ppm | Seam-sealed 5.0 x 3.2mm |
| UC50D3DA0100.000000 | 1.8V | 100 | -40 to +85 | ±25ppm | Seam-sealed 5.0 x 3.2mm |
| UC50D1DB0156.250000 | 3.3V | 156.25 | -40 to +85 | ±25ppm | Seam-sealed 5.0 x 3.2mm |
