本文介紹瑞薩表面貼裝器件(SMD晶振)封裝中振蕩器的推薦濾波技術。這包括陶瓷和塑料封裝，它們具有一個電源引腳，提供設備的模擬，核心和輸出級。由于不能對每一級都進行單獨濾波，因此必須仔細考慮過濾進入器件的噪聲。

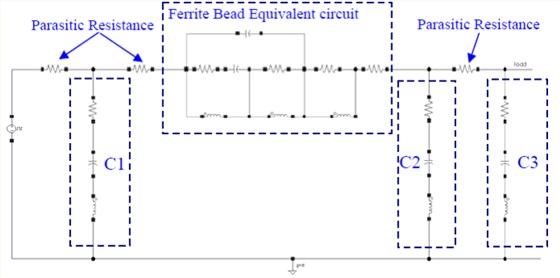

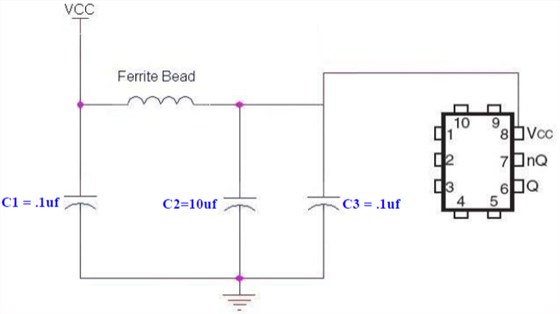

圖中的濾波器配置是SMD振蕩器器件常用的。它由一個鐵氧體磁頭和3個電容器組成。電容器、印刷電路板的寄生電阻和鐵氧體磁珠的電阻元件的組合將起到低通濾波器的作用，有助于抑制高頻噪聲。電容器值(C1、C2和C3)的選擇標準是基于性能、可用值和成本。其他值可用于提高低通濾波器的拒絕水平，同時增加成本和供應商交貨時間。用三種不同的村田鐵氧體微珠模擬了該濾波器。它們之間的主要區別是100MHz時的阻抗、額定電流和直流電阻。瑞薩晶振采用Cadence Spectre上的標稱電壓和溫度作為模擬條件

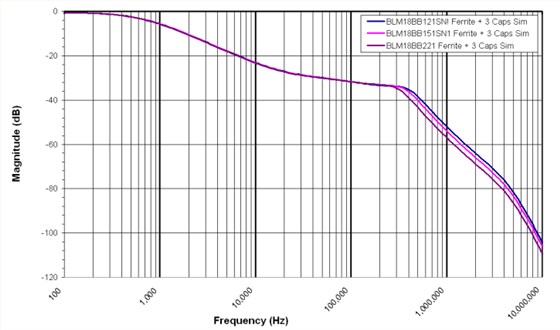

許多開關模式電源的瞬態頻率范圍在100kHz和600kHz之間。注意，在100kHz時，濾波器有大約30dB的衰減。雖然模擬使用的是理想條件，但顯示了濾波器的總體趨勢。濾波器建議是用于減少耦合到器件的外部噪聲的一般準則。該濾波器的性能是針對寬帶電源噪聲而設計的。如果頻率噪聲分量已知且超出濾波范圍，則建議增加額外濾波并調整分量值。為了達到最佳濾波效果，元器件的放置應與器件在同一層，并盡可能靠近電源引腳。如果考慮使用非推薦的鐵氧體磁頭或電感器，請采取特別預防措施。電容器、電感和隨機噪聲的組合會引起不必要的振蕩。除局部濾波外，還應在器件的一般區域增加體電容。

原廠編碼	生產商品牌	型號	頻率	輸出	電源電壓	頻率容差	工作溫度
XPP336100.000000I	Renesas晶振	XP	100 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL536800.000000I	Renesas晶振	XP	800 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP736161.132812I	Renesas晶振	XP	161.132812 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL526200.000000I	Renesas晶振	XP	200 MHz	LVDS	2.5V	±25ppm	-40°C ~ 85°C
XPP736125.000000I	Renesas晶振	XP	125 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPC736174.703000I	Renesas晶振	XP	174.703 MHz	CML	3.3V	±25ppm	-40°C ~ 85°C
XPL316133.333333I	Renesas晶振	XP	133.333333 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPC316800.000000I	Renesas晶振	XP	800 MHz	CML	1.8V	±25ppm	-40°C ~ 85°C
XPC336212.500000I	Renesas晶振	XP	212.5 MHz	CML	3.3V	±25ppm	-40°C ~ 85°C
XPL336016.000000I	Renesas晶振	XP	16 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP316156.250000I	Renesas晶振	XP	156.25 MHz	LVPECL	1.8V	±25ppm	-40°C ~ 85°C
XPL536C10.937500I	Renesas晶振	XP	1.2109375 GHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP736212.500000I	Renesas晶振	XP	212.5 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL736156.250000I	Renesas晶振	XP	156.25 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL536148.500000I	Renesas晶振	XP	148.5 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP736156.253906I	Renesas晶振	XP	156.253906 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPC536020.000000I	Renesas晶振	XP	20 MHz	CML	3.3V	±25ppm	-40°C ~ 85°C
XPC736174.000000I	Renesas晶振	XP	174 MHz	CML	3.3V	±25ppm	-40°C ~ 85°C
XPP736175.000000I	Renesas晶振	XP	175 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL736148.500000I	Renesas晶振	XP	148.5 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL336148.500000I	Renesas晶振	XP	148.5 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL336156.250000I	Renesas晶振	XP	156.25 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL336125.000000I	Renesas晶振	XP	125 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL316050.000000I	Renesas晶振	XP	50 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPP736100.000000I	Renesas晶振	XP	100 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPC736625.000000I	Renesas晶振	XP	625 MHz	CML	3.3V	±25ppm	-40°C ~ 85°C
XPP736106.250000I	Renesas晶振	XP	106.25 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL316032.000000I	Renesas晶振	XP	32 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPL516156.250000I	Renesas晶振	XP	156.25 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPP735156.250005I	Renesas晶振	XP	156.250005 MHz	LVPECL	3.3V	±50ppm	-40°C ~ 85°C
XPP736122.880000I	Renesas晶振	XP	122.88 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPN336078.125000I	Renesas晶振	XP	78.125 MHz	HCSL	3.3V	±25ppm	-40°C ~ 85°C
XPP736124.992000I	Renesas晶振	XP	124.992 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL336100.000000I	Renesas晶振	XP	100 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL736125.000000I	Renesas晶振	XP	125 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPC316156.250000I	Renesas晶振	XP	156.25 MHz	CML	1.8V	±25ppm	-40°C ~ 85°C
XPL536148.163548I	Renesas晶振	XP	148.163548 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL736300.000000I	Renesas晶振	XP	300 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL316156.000000I	Renesas晶振	XP	156 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPL326200.000000I	Renesas晶振	XP	200 MHz	LVDS	2.5V	±25ppm	-40°C ~ 85°C
XPP736200.000000I	Renesas晶振	XP	200 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL526312.500000I	Renesas晶振	XP	312.5 MHz	LVDS	2.5V	±25ppm	-40°C ~ 85°C
XPL336040.000000I	Renesas晶振	XP	40 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP526156.250000I	Renesas晶振	XP	156.25 MHz	LVPECL	2.5V	±25ppm	-40°C ~ 85°C
XPN326312.500000I	Renesas晶振	XP	312.5 MHz	HCSL	2.5V	±25ppm	-40°C ~ 85°C
XPC736100.000000I	Renesas晶振	XP	100 MHz	CML	3.3V	±25ppm	-40°C ~ 85°C
XPN336025.000000I	Renesas晶振	XP	25 MHz	HCSL	3.3V	±25ppm	-40°C ~ 85°C
XPM736625.000000I	Renesas晶振	XP	625 MHz	-	3.3V	±25ppm	-40°C ~ 85°C
XPN336100.000000I	Renesas晶振	XP	100 MHz	HCSL	3.3V	±25ppm	-40°C ~ 85°C
XPL736800.000000I	Renesas晶振	XP	800 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP726212.500000I	Renesas晶振	XP	212.5 MHz	LVPECL	2.5V	±25ppm	-40°C ~ 85°C
XPL536070.656000I	Renesas晶振	XP	70.656 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPP736250.000000I	Renesas晶振	XP	250 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPP726312.510900I	Renesas晶振	XP	312.5109 MHz	LVPECL	2.5V	±25ppm	-40°C ~ 85°C
XPP736915.000000I	Renesas晶振	XP	915 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPP336830.000000I	Renesas晶振	XP	830 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPN336156.250000I	Renesas晶振	XP	156.25 MHz	HCSL	3.3V	±25ppm	-40°C ~ 85°C
XPN316161.132812I	Renesas晶振	XP	161.132812 MHz	HCSL	1.8V	±25ppm	-40°C ~ 85°C
XPP336156.253906I	Renesas晶振	XP	156.253906 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPL316033.333333I	Renesas晶振	XP	33.333333 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPN536156.250000I	Renesas晶振	XP	156.25 MHz	HCSL	3.3V	±25ppm	-40°C ~ 85°C
XPP336250.000000I	Renesas晶振	XP	250 MHz	LVPECL	3.3V	±25ppm	-40°C ~ 85°C
XPN316100.000000I	Renesas晶振	XP	100 MHz	HCSL	1.8V	±25ppm	-40°C ~ 85°C
XPL316080.000000I	Renesas晶振	XP	80 MHz	LVDS	1.8V	±25ppm	-40°C ~ 85°C
XPL336200.000000I	Renesas晶振	XP	200 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
XPL336644.531250I	Renesas晶振	XP	644.53125 MHz	LVDS	3.3V	±25ppm	-40°C ~ 85°C
