村田晶振公司成立于1973年,發展至今已是國際有名的頻率元件制造商,所制造的陶瓷晶體,陶瓷諧振器,石英晶振成為諸多工廠企業指定品牌.下面為億金電子給大家介紹的村田石英晶體諧振器應用以及包裝,包括消費級和工業用晶體,歡迎廣大用戶收藏選用.

消費用與工業用晶體諧振器實現小包裝及高度精確的頻率,其使用了村田成熟的包裝技術及高規格的晶體元件.具有3225,2520,2016,1612等封裝,包括MCR1210晶振,MCR1612晶振,HCR2016晶振,HCR2520晶振,TSS-3225J晶振等型號.村田石英晶振諧振器具有以下特點

村田石英晶體諧振器特征

1.村田石英晶振可使用在需要高精度的應用中.尤其是通信時鐘的最隹選擇,如全球定位系統、Wi-Fi、藍牙、低功耗藍牙、SATA和USB3.0等.

2.村田晶體諧振器產品體積極為小巧,可減少安裝空間.

3.村田石英貼片晶振均符合RoHS指令,不含鉛.

村田石英晶體諧振器應用

1.全球定位系統時鐘控制芯片：智能手機、可穿戴設備、模塊等.2.Wi-Fi、藍牙和ACPU時鐘控制芯

片：智能手機、可穿戴設備、模塊等.

3.低功耗藍牙時鐘控制芯片：可穿戴、健身和醫療保健設備、模塊等.

4.含SATA接口的存儲設備：HDD、SSD、光存儲裝置等.

5.USB（超高速和高速）時鐘控制芯片：手機、數碼攝像機、數碼相機、便攜音頻設備、計算機外部設備等.

6.個人電腦、試聽設備的時鐘控制芯片.

7.音頻設備和樂器等.

8.PLC、逆變器、伺服機、伺服電機等時鐘控制芯片.

9.液晶顯示屏、可編程顯示及視聽設備時鐘控制芯片.

10.替換其他晶體諧振器或振蕩器的其他應用.

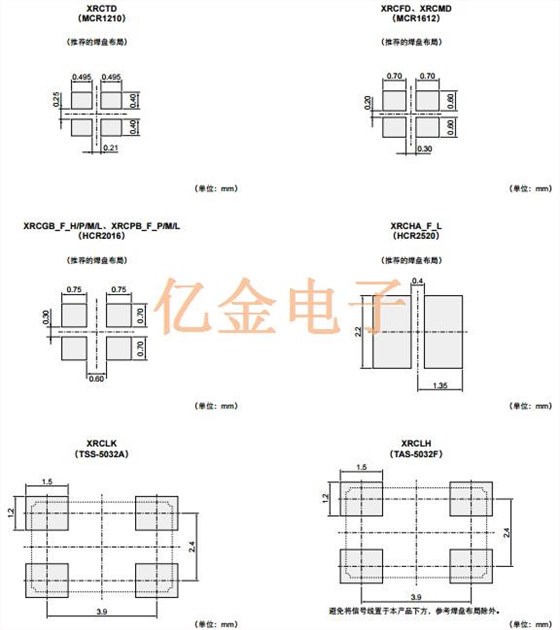

標準焊盤尺寸

一、muRata石英晶體諧振器使用注意事項（焊接和安裝）

1.1.焊接條件

（1）回流焊接:請采用回流焊接方式將晶振安裝到電路板上.

焊劑：請使用松香類焊劑,不得使用水溶類焊劑.

焊料：請在下列條件下使用焊料（Sn-3.0Ag-0.5Cu）

標準焊膏厚度：0.10至0.15mm

（2）烙鐵焊接

如果不得不使用釬焊烙鐵來安裝晶振,則請不要讓烙鐵直接接觸元件.如果施加了過大的熱應力,元件接線端子或電氣特性有可能被破壞.請將焊料避開金屬帽（蓋）.

1.2.焊接最佳焊料用量

請確保焊料用量小于基底高度,以避免損壞金屬蓋與基底之間的密封件.

2.清洗

晶體諧振器不可清洗.

3.安裝注意事項

建議使用具備光學定位能力的貼裝機來貼裝SMD晶振.根據貼裝機不同或條件不同,本元件受到機械作用力時有可能損壞.在大批量生產之前,請使用貼裝機對本元件進行評估.不得使用采用機械定位方式的貼裝機.

二、注意事項（存放和工作條件）

1.產品存放條件

請將產品存放在溫度和濕度穩定的室內,并避免存放在溫度變化大的地方.請在以下條件下存放石英晶振,晶體諧振器.

溫度：-10至+40°C/濕度：15至5%R.H.

2.存放有效期

晶體諧振器的有效期限（存放期限）為以密封且未開封包裝發貨后6個月.請在發貨后6個月內使用本產品.如果本產品經過了長時間存放（超過6個月）,則在使用時要小心謹慎,因為本產品的可焊性有可能降低和/或有可能發生銹蝕.請定期確認產品的可焊性和特性.

3.產品存放注意事項

（1）請不要將石英晶體存放在化學品氣體環境下（酸性、堿性、堿基、有機酸、硫化物之類）,因為產品元件特性的品質有可能由于存放在化學品氣體環境下而降低和/或可焊性降低.

（2）請不要在無任何襯墊物的情況下將晶體諧振器直接放置在地板,以避免受潮和生銹.

（3）請不要將本品存放在諸如這類的地方：如潮濕高溫處,陽光直射處以及存在振動處.

（4）請在開封后立即使用本產品,因為如果在不良條件下存放,本產品的特性質量有可能降低和/或可焊性下降.

（5）請不要讓石英晶體跌落,以免陶瓷部件破裂.

4.其它:由于本產品未采用不透氣密封,所以不能涂覆保形涂層和部件清洗.
