根據不同領域產品需求貼片晶振通常分為兩腳和四腳焊接模式,當然對晶振有些了解的人都知道,貼片晶振也有6個腳位,8個腳位以及10個腳位的,4個焊接腳位以上的無疑都是有源晶振了,但是這里我們要說的是無源晶振.

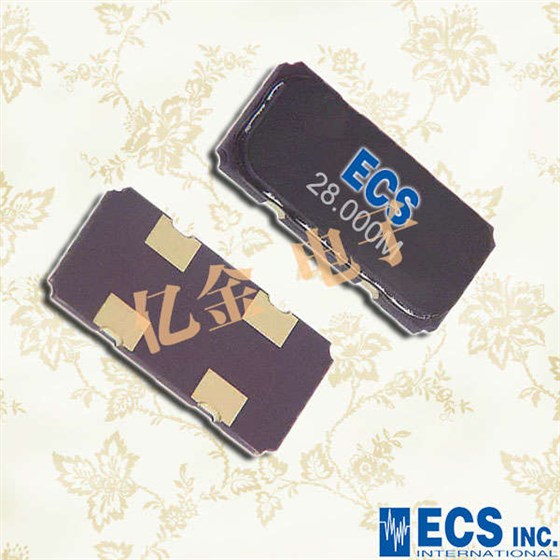

那么我們如何通過型號分辨兩腳貼片晶振還是四腳貼片晶振呢？我們用日本KDS晶振型號來舉例說明,DSX321G晶振和DSX320G晶振,同樣封裝尺寸為3225晶振,僅一個數字的不同差距就大了,前者為四腳貼片晶振,后者為兩腳貼片晶振.再比如NDK晶振,型號NX5032GA晶振和NX3225SA晶振,同樣也是一個字的差距,前者為兩腳5032晶振,后者為四腳5032晶振.

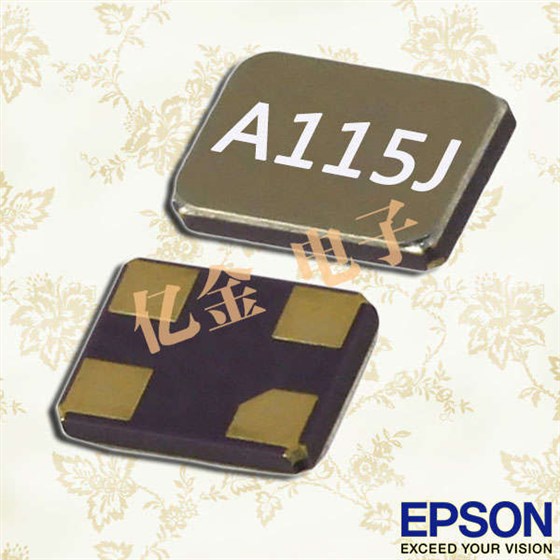

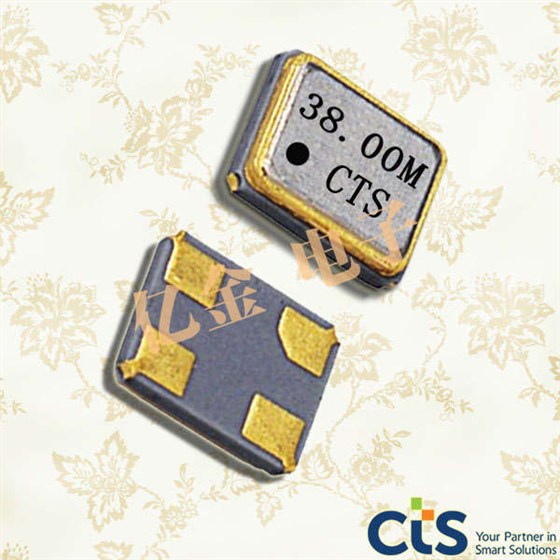

如何通過焊接腳位辨別無源貼片晶振中的陶瓷面貼片晶振和金屬面貼片晶振呢？我們先來了解下哪些晶振既有陶瓷面封裝又有金屬面封裝.2520貼片晶振,3225貼片晶振,5032貼片晶振,6035貼片晶振,5070貼片晶振,這些常用尺寸均有陶瓷面和金屬面.

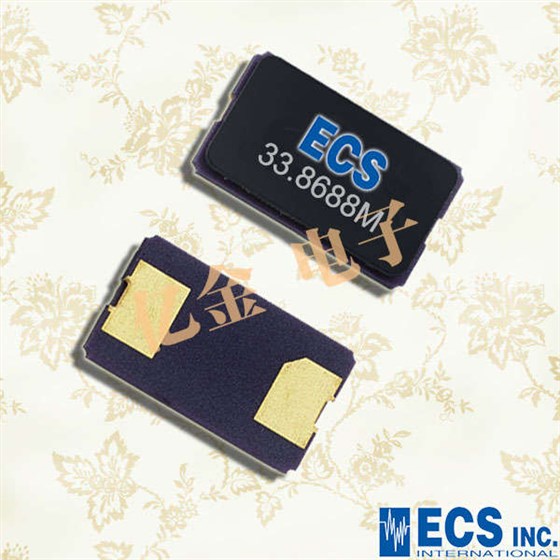

貼片晶振從小體積2520~7050尺寸都有陶瓷面封裝和金屬面封裝,但是5032貼片晶振如果是兩腳焊接模式的話,則一定是陶瓷面封裝了,其他尺寸的則無論是兩腳還是四腳都有金屬面以及陶瓷面兩種.

還有一點我們除了可以通過型號區別兩腳和四腳貼片晶振之外,還可以通過型號來區分陶瓷面貼片晶振和是金屬面貼片晶振.比如無源晶體NX3225SA和NX3225GB晶振,前者為金屬面封裝后者為陶瓷面封裝,比如DSX321G晶振和DSX321SL晶振,前者為陶瓷面封裝后者為金屬面封裝.由此可以知道貼片晶振型號后綴帶G字母的一定是陶瓷面貼片晶振.

透過晶振型號區分陶瓷面封裝還是金屬面封裝的同時我們還可以分辨兩腳和四腳.通過型號我們還可以知道很多信息,比如晶振品牌,晶振尺寸,有源晶振和無源晶振等等,關于更多更詳細晶振資料下載大家可以關注億金電子官網,我們會不定時的更新晶振文章以及參數信息.
