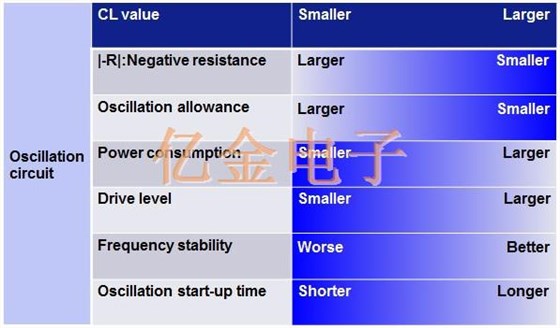

當客戶選擇晶體單元時,負載電容(CL值)是選擇的重要因素.例如,具有小CL(7.0pF)的石英晶體具有更大的振蕩容限,更小的電流消耗和更差的頻率穩定性,如下表所示.相反,具有大CL(12.5pF)的晶體可以實現更小的振蕩容限,更大的電流消耗和更好的頻率穩定性.請考慮這些特點選擇它.
愛普生音叉晶體型號列表
|
EPSON晶振 |
尺寸[mm] |
應用 |

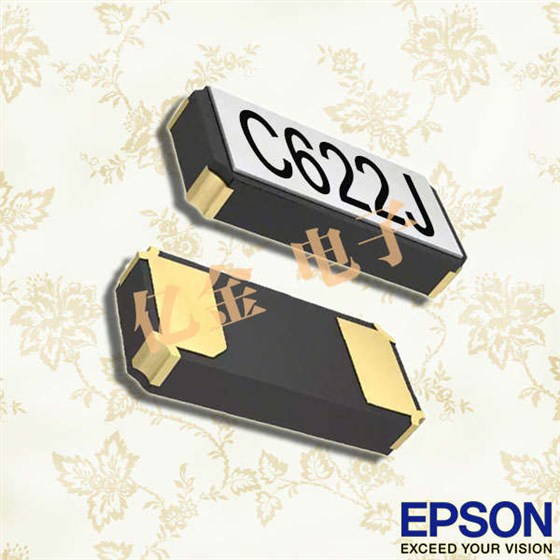

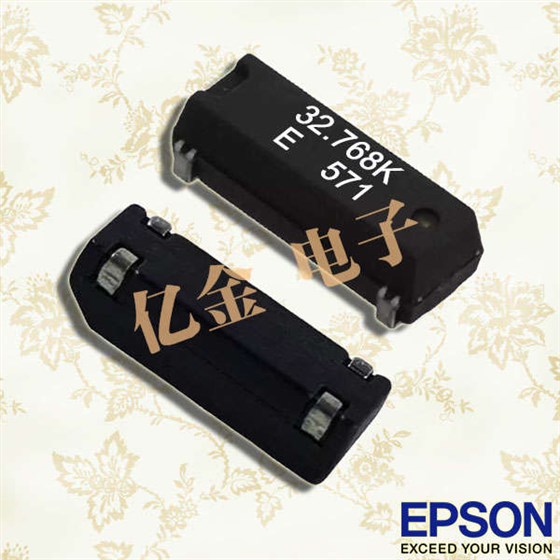

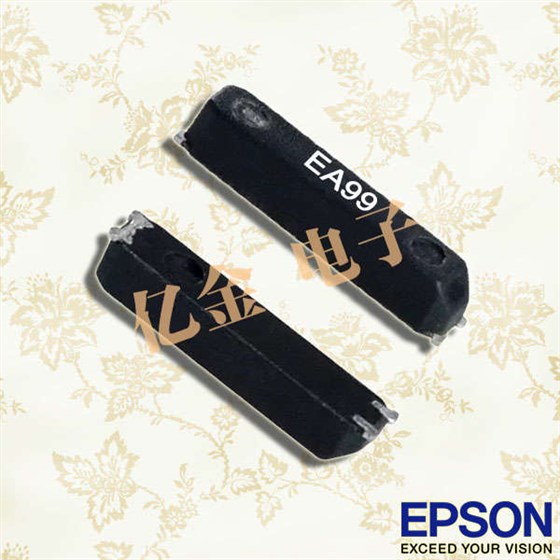

愛普生晶振產品圖 |
|
8×3.8×2.5 |
電子,燃?xì)?水表,流量計,智能傳感器, |
|
|
|
7×1.5×1.4 |
DSC,消費類設備,無線電設備,血壓計, |
|
|
|

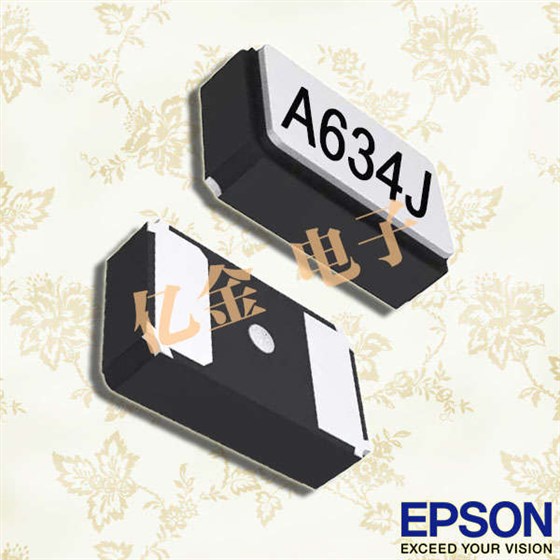

FC-135晶振 |
3.2×1.5×0.8 |
PMP,DSC,便攜式設備 |
|
|
2.0×1.2×0.6 |
便攜式設備 |
|
晶體單元的振蕩電路和選擇指導(適用于每個MSP430系列)

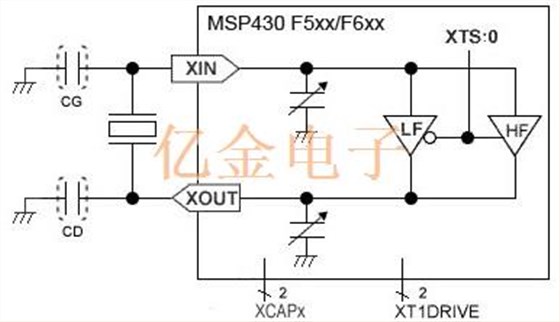

MSP430 F5xx/F6xx晶體單元的振蕩電路和選擇指導
由于評估電路板,客戶可以使用晶體單元CG和CD.
MSP430 F5xx/F6xx晶體振蕩器設置和等效晶體CL值
|
XCAPx值 |
晶體單位 |
32.768 kHz晶體產品代碼 |
|||
|
CL |
MC-306貼片晶振 |
MC-146貼片晶振 |
FC-135晶振 |
||
|
XCAPx=0 |
需要外部電容器 |
--- |
客戶可以選擇 |
||
|
XCAPx=1 |
7 |
7 |
Q13MC30610004 |
Q13MC14620001 |
Q13FC13500002 |
|
XCAPx=2 |
12.5 |
12.5 |
Q13MC30610003 |
Q13MC14620002 |
Q13FC13500004 |
*產品代碼：晶體規格的編碼以及參數
備注:通過調整MSP430F5xx/F6xx XT1DRIVE,可以控制振蕩容限和電流消耗.
注意:有關設置XCAPx和其他晶振參數的信息,請聯系億金電子愛普生晶振代理商.
PCB板設計注意事項

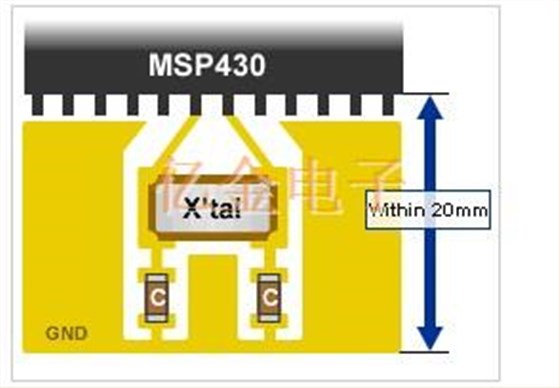

XIN,XOUT,晶體單元,電容器和電阻器的布局-請盡可能在MSP430附近布置晶體單元,電容器和電阻器.-請?jiān)?0mm長度內連接X(jué)IN和XOUT,不要與其他信號線交叉.
對于32kHz晶振單元TOP View
如果Vcc降至2.5V以下,則在XOUT和GND之間插入5.1歐姆的電阻.
GND線路圖案和PCB的互連
-請?jiān)诰w單元下布置GND線路圖案.

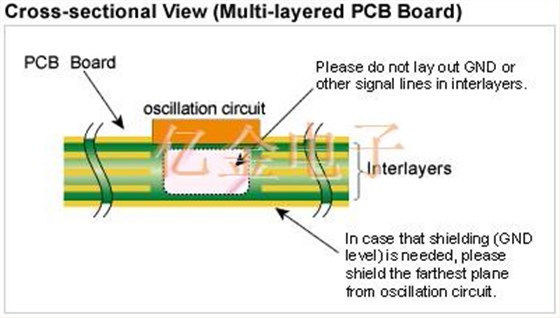

-如果是多層PCB板,請勿在晶體單元下布置其他信號線.
德州儀器應用報告的晶體產品XOSC8指南.客戶可以從下表中選擇32.768kHz Crystal Products.
|
晶體單位當量CL值(pF) |
32.768kHz晶體產品代碼 |
|
FC-135晶振 |
|
|
7 |
Q13FC13500002 |
|
9 |
Q13FC13500003 |
|
12.5 |
Q13FC13500004 |
