NDK晶振,溫補晶振,NT2016SE晶振

頻率：10M~52MHZ

尺寸：2.0x1.6mm

溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,溫補晶振具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

訂購熱線：0755-27876565

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

經營理念：

要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.

日本電波工業株式會社NDK晶振搶先取得社會需求,為客戶提供高質量的服務與晶振,石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振.

追求使用更方便、更穩定的發振源,創造更高的附加價值.

NDK晶振日本電波工業株式會社不畏失敗,向困難挑戰,努力培養出能自我開發的人才.

通過工作發揚人格.

尊重個人,努力提高員工的生活水平.

以與關系公司、供貨商及包括地區社會在內的共同繁榮來回報投資者.

致力于保護地球環境,擔負起責任.

yijin-1

NDK晶振,溫補晶振,NT2016SE晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

型號		NT2016SE晶振
輸出頻率范圍		10~52MHz
標準頻率		16.368M/16.369M/19.2M/26M/33.6M/38.4M/52M
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多詳細參數請聯系我們http://www.bzmfr.cn
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

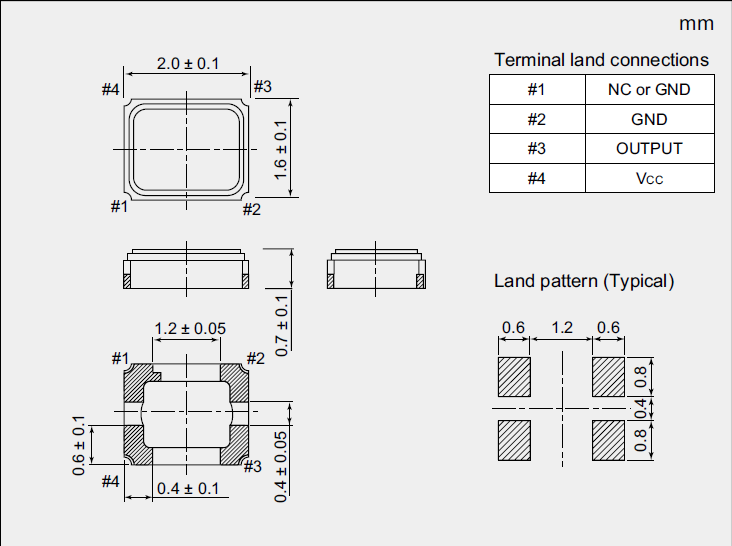

NT2016SE_2.0_1.6 TCXO

日本電波2016溫補晶振型號表

特征	頻率范圍 (MHz)	頻率溫度特性	NDK晶振型號

對應寬溫的	10～52	±0.5×10^-6	NT2016SE晶振
帶有同一頻率的兩個輸出功能	10～52	±2.0×10^-6	NT2016SC晶振
+1.2V、E/D功能	26～40	±0.5×10^-6	NT2016SB晶振
帶有溫度感應電壓輸出功能和E/D功能	10～52	±0.5×10^-6	NT2016SD溫補晶振
帶有AFC（頻率控制）功能	10～52	±2.0×10^-6	NT2016SA晶振
適用于高精度GPS	10～52	±0.5×10^-6	NT2016SA溫補晶振
適用于高精度GPS,E/D功能	10～52	±0.5×10^-6	NT2016SB晶振
具有Enable/Disable(Stand-by)功能	10～52	±2.0×10^-6	NT2016SB溫補晶振
