當前位置：首頁 » NDK晶振 » NDK晶振,有源晶振,NT7050BB晶振,耐高溫晶體振蕩器

prevnext

NDK晶振,有源晶振,NT7050BB晶振,耐高溫晶體振蕩器

頻率：10M~40MHZ

尺寸：5.0x7.0mm

小型SMD有源晶振,從最初超大體積到現在的7050mm晶振,6035mm,5032mm,3225mm,2520mm,2016mm貼片晶振體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

NDK-2 本電波工業株式會社NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件.通過產品生命周期提高整體節能貢獻和環境績效的舉措.制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱.

制造業-環保生產—我們將介紹一些情況下,發現CO2排放量的產品生命周期使用環境LCA方法.

NDK晶振日本電波工業株式會社所說的LCA指的是“生命周期評估”,它包括評估產品的壽命.在這里,產品的生命不僅僅是產品本身的制造階段,而是包括原料組成產品的零件/材料的開采階段,包括產品的制造階段,銷售階段,包括到產品交付給用戶使用的階段,包括產品使用由用戶和維修/維護參與它,和處置階段,通過用戶廢棄產品回收,回收或處置.在ISO14000系列環境標準中也建立了國際標準.

NDK晶振日本電波工業株式會社超低電壓驅動的CO2排放量（0.8V ~）型時鐘振蕩器（nz2520sf）采用最先進的技術和傳統的產品開發（2700系列）是由環境LCA技術相比.二氧化碳排放量的計算量的部分制造,產品制造和我們的產品納入筆記本電腦的功耗,以及產品運輸的燃料消耗量.所采用的分析方法是“現場類型”,研究工廠和生產線單位的功耗,然后從產品的總金額,每產品的功耗.

yijin-1

NDK晶振,有源晶振,NT7050BB晶振,耐高溫晶體振蕩器,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~+85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.NDK晶振公司具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使石英晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

yijin-2

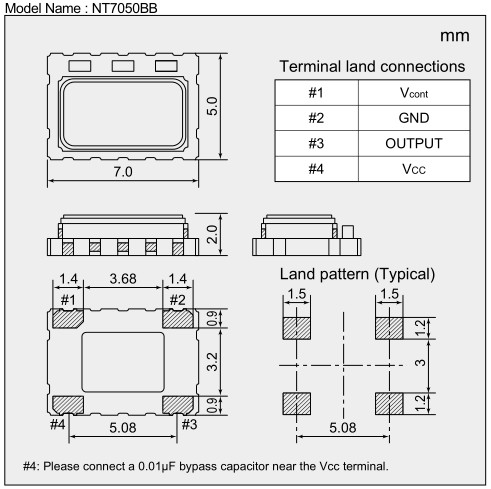

NDK晶振型號		NT7050BB晶振
輸出頻率范圍		10~40MHz
標準頻率		16.368M/16.369M/19.2M/26M/33.6M/38.4M
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多詳細參數信息請聯系我們http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-40~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-55~+125℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

NDK高精密溫度補償晶體振蕩器

NDK晶振型號	頻率范圍 (MHz)		尺寸大小 (mm)			工作溫度范圍 (℃)		頻率溫度特性	電源電壓 (V)
NDK晶振型號	Min.	Max.	L	W	H	Min.	Max.	[×10^-6]	[V_CC]
NT5032BA晶振 (具有E/D)	10	26	5.0	3.2	1.8	-10	+70	± 0.07	+3.3
	10	40	5.0	3.2	1.8	-40	+85	± 0.28	+3.3
	10	25	5.0	3.2	1.8	-40	+105	± 0.5	+3.3
NT5032BB晶振	10	26	5.0	3.2	1.8	-10	+70	± 0.07	+3.3
	10	40	5.0	3.2	1.8	-40	+85	± 0.28	+3.3
	10	25	5.0	3.2	1.8	-40	+105	± 0.5	+3.3
NT7050BB晶振	10	26	7.0	5.0	2.0	-10	+70	± 0.07	+3.3
	10	40	7.0	5.0	2.0	-40	+85	± 0.28	+3.3
	10	25	7.0	5.0	2.0	-40	+105	± 0.5	+3.3
NT7050BC晶振 (具有E/D)	10	26	7.0	5.0	2.0	-10	+70	± 0.07	+3.3
	10	40	7.0	5.0	2.0	-40	+85	± 0.28	+3.3
	10	25	7.0	5.0	2.0	-40	+105	± 0.5	+3.3

yijin-4 在使用NDK晶振時應注意

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.NDK晶振,有源晶振,NT7050BB晶振,耐高溫晶體振蕩器

每個封裝類型的注意事項

陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指貼片晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.NDK晶振,有源晶振,NT7050BB晶振,耐高溫晶體振蕩器

（2）陶瓷封裝貼片晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當石英晶振,2x6音叉表晶的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
