AT 切割石英晶體的簡短指南
只要水晶發揮作用，我們大多數人并不真正關心它是如何制造的或它是如何工作的。但有時，了解基礎知識很方便，哪怕只是為了揭穿您可能在數據表中看到的一些夸張的性能聲明。
用于電子應用的晶體的晶片是從石英石上切割下來的。切割方向決定了石英晶體的振動模式、頻率-溫度特性、老化方式以及各種其他參數。

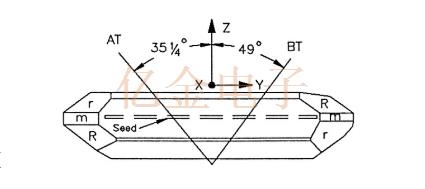

用于定時和頻率應用的所有晶體中，大約 90% 稱為 AT 切割。這意味著石頭以距 Z 軸 35° 15' 的角度切割。AT 切割很受歡迎，因為所得晶體的溫度特性。它們可在 -40 °C 至 + 125 °C 的溫度下使用，拐點（頻率隨溫度升高或降低的對稱點）為 25 °C。
當一批晶體必須表現出相同的特性時，切割角度尤為關鍵。在這里，行業標準做法是將切割角度指定為 ±15 秒以內（或 0.0042 度）。有時也可能故意略微改變切割角度，以實現所需的溫度特性變化。
與所有電子元件一樣，公差非常小的零件比公差較小的零件成本更高，這主要是因為在更嚴格的公差下可以實現的產量更加有限。公差對于無源晶振和有源晶振來說都是十分重要的參數。
有趣的是，AT 切割晶體的溫度-頻率特性是對稱的。這就是為什么您會看到晶體的規格引用為 0 °C 至 50 °C、-10 °C 至 + 60 °C、-20 °C 至 +70 °C 等。這些指定的溫度范圍在 25 °C 附近都是對稱的。 因此，-40 °C 至 +85 °C 的“工業”溫度范圍通常用于表征其他電子元件，如石英晶振、陶瓷晶振、貼片晶振、溫補晶振、音叉晶振等（包括半導體），并不是指定晶體的最合適方法。最接近的合適等效溫度范圍是 -40 °C 至 +90 °C。
因此，如果您看到一個參考設計要求晶體在 -40 °C 至 +85 °C 范圍內具有 ±10 ppm 的穩定性，請謹慎處理。
IQD晶振的起源可以追溯到1973年底，當時企業家Hugh Robinson帶領他的年輕公司Interface International進入石英晶體業務，為FDM設備濾波器中的低頻晶體合同提供服務，與Cable & Wireless合作。
在薩默塞特郡克魯克恩 Market Street 的辦公室運營，租金每周只需 1 英鎊，早期的大部分貿易都與 Ham Radio 業務和 PMR（私人移動無線電）有關。
通過偶然的會面和精明的約會網絡，石英晶體的銷量增長，產品組合擴大到包括封裝石英晶體振蕩器，為 70 年代初出現的 VHF 和 UHF 中繼站提供服務。
業務的發展經歷了許多轉折，包括顯著增長以及辦公室和倉儲場所的必要搬遷。事實上，在 1997 年，IQD 出現在英國增長最快的企業中。又過了 20 年，通過幾次業務收購，IQD 于 2017 年被德國電子巨頭 Wurth Elektronik eiSos 收購，后者 是更大的 Wurth Group 的子公司。
不斷發展壯大，今天 IQD晶振 繼續保持顯著增長，成為全球重要的頻率控制產品供應商，涉及廣泛的行業和應用，包括國防項目、消費電子、醫療可穿戴設備、運輸導航、5G 網絡技術和物聯網應用

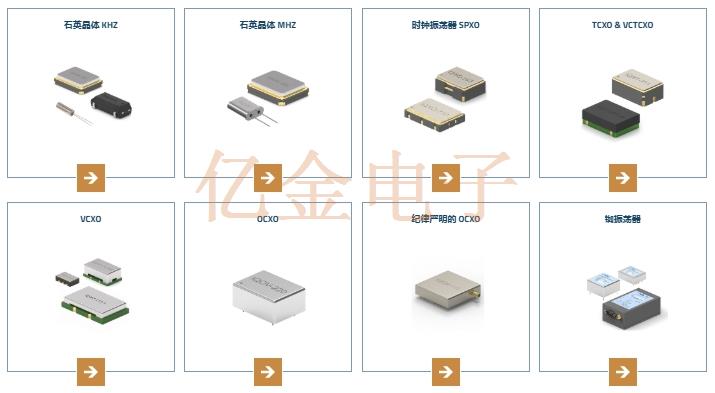

自 1973 年以來，IQD 一直是頻率控制市場公認的市場領導者，是歐洲領先的無源元件供應商之一 Würth Elektronik eiSos 集團的一部分。IQD 在 80 多個國家/地區擁有活躍的客戶，提供最全面的頻率產品系列之一，從低成本商業級產品到用于高可靠性工業和汽車應用的產品，包括：
石英晶體 kHz
石英晶體 MHz
Clock Oscillators
VCXO晶振
TCXOs & VCTCXOs
OCXO晶振
紀律嚴明的 OCXO
銣振蕩器
用于電子應用的晶體的晶片是從石英石上切割下來的。切割方向決定了石英晶體的振動模式、頻率-溫度特性、老化方式以及各種其他參數。
用于定時和頻率應用的所有晶體中，大約 90% 稱為 AT 切割。這意味著石頭以距 Z 軸 35° 15' 的角度切割。AT 切割很受歡迎，因為所得晶體的溫度特性。它們可在 -40 °C 至 + 125 °C 的溫度下使用，拐點（頻率隨溫度升高或降低的對稱點）為 25 °C。
與所有電子元件一樣，公差非常小的零件比公差較小的零件成本更高，這主要是因為在更嚴格的公差下可以實現的產量更加有限。公差對于無源晶振和有源晶振來說都是十分重要的參數。
有趣的是，AT 切割晶體的溫度-頻率特性是對稱的。這就是為什么您會看到晶體的規格引用為 0 °C 至 50 °C、-10 °C 至 + 60 °C、-20 °C 至 +70 °C 等。這些指定的溫度范圍在 25 °C 附近都是對稱的。 因此，-40 °C 至 +85 °C 的“工業”溫度范圍通常用于表征其他電子元件，如石英晶振、陶瓷晶振、貼片晶振、溫補晶振、音叉晶振等（包括半導體），并不是指定晶體的最合適方法。最接近的合適等效溫度范圍是 -40 °C 至 +90 °C。
因此，如果您看到一個參考設計要求晶體在 -40 °C 至 +85 °C 范圍內具有 ±10 ppm 的穩定性，請謹慎處理。
IQD晶振的起源可以追溯到1973年底，當時企業家Hugh Robinson帶領他的年輕公司Interface International進入石英晶體業務，為FDM設備濾波器中的低頻晶體合同提供服務，與Cable & Wireless合作。
在薩默塞特郡克魯克恩 Market Street 的辦公室運營，租金每周只需 1 英鎊，早期的大部分貿易都與 Ham Radio 業務和 PMR（私人移動無線電）有關。
通過偶然的會面和精明的約會網絡，石英晶體的銷量增長，產品組合擴大到包括封裝石英晶體振蕩器，為 70 年代初出現的 VHF 和 UHF 中繼站提供服務。
業務的發展經歷了許多轉折，包括顯著增長以及辦公室和倉儲場所的必要搬遷。事實上，在 1997 年，IQD 出現在英國增長最快的企業中。又過了 20 年，通過幾次業務收購，IQD 于 2017 年被德國電子巨頭 Wurth Elektronik eiSos 收購，后者 是更大的 Wurth Group 的子公司。
不斷發展壯大，今天 IQD晶振 繼續保持顯著增長，成為全球重要的頻率控制產品供應商，涉及廣泛的行業和應用，包括國防項目、消費電子、醫療可穿戴設備、運輸導航、5G 網絡技術和物聯網應用
自 1973 年以來，IQD 一直是頻率控制市場公認的市場領導者，是歐洲領先的無源元件供應商之一 Würth Elektronik eiSos 集團的一部分。IQD 在 80 多個國家/地區擁有活躍的客戶，提供最全面的頻率產品系列之一，從低成本商業級產品到用于高可靠性工業和汽車應用的產品，包括：
石英晶體 kHz
石英晶體 MHz
Clock Oscillators
VCXO晶振
TCXOs & VCTCXOs
OCXO晶振
紀律嚴明的 OCXO
銣振蕩器
