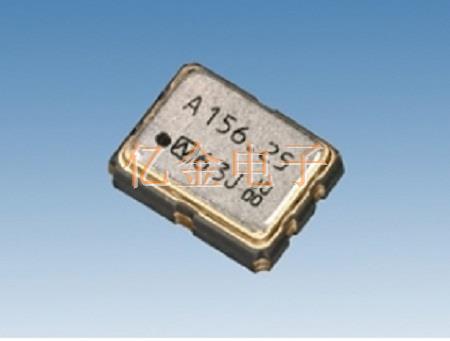

一款具有差分輸出信號的普通石英振蕩器NP3225SBB
差分輸出即差動輸出,是石英晶振產品的輸出邏輯之一,并且還是有源晶振都有的特征;除去差分輸出之外,還有CMOS,正玄波,削頂正玄波,TTL等多種邏輯輸出方式,這些輸出邏輯各有各的特點,比如CMOS輸出邏輯的諧波分量就會很多,但是驅動功率比較大,而正玄波和削頂正玄波輸出邏輯的諧波分量就比較少,但是驅動功率較小.而差分輸出具備兩個輸出信號,相互正交,可降低相位噪聲,在這款具有差分輸出信號的普通石英晶體振蕩器NP3225SBB發布之前,差分信號輸出只應用于差分晶振至上.
NDK在更新NP3225SBB性能的同時還更新了同系列的另外一款有源晶振,那就是NP3225SAB,這兩款的性能幾乎一摸一樣,而NP3225SAB在上一篇文章已經介紹過了,今天我們來看看NP3225SBB這款性能如何.
NP3225SBB的性能特性如下:
① 差動輸出SPXO
② 尺寸:3.2×2.5×0.9mm
③ 電源電壓:+2.5V或+3.3V
④ 輸出規格:LVDS
⑤ 低相位抖動(Typ.47fs@156.25MHz)
該貼片晶振的參數規格圖如下:
|
額定頻率范圍(MHz) |
100～170 |
||
|
尺寸大小(L×W×H:mm) |
3.2×2.5×0.9 |
||
|
輸出規格 |
LVDS |
||
|
綜合頻率允許偏差(*1) |
Max.±50×10-6 |
||
|
工作溫度范圍(℃) |
-40to+85 |
||
|
儲存溫度范圍(℃) |
-55to+125 |
||
|
電源電壓[VCC](V) |
+2.5±5% |
+3.3±10% |
|
|
消耗電流 |
工作時(mA) |
Max.40(STAND-BY=VCCorOPEN,RL=100Ω) |
|
|
斷開時(µA) |
Max.30(STAND-BY=GND) |
||
|
輸出電壓 |
VOD1,VOD2:+0.247～+0.454V(差動輸出電壓) |
||
|
△VOD:Max.50mV(差動輸出電壓) |
|||
|
VOS1,VOS2:+1.125～+1.375V(差動輸出電壓) |
|||
|
△VOS:Max.50mW(差動輸出電壓) |
|||
|
上升時間/下降時間(ns) |
Max.0.4(波形的20～80%) |
||
|
波形對稱(%) |
45to55(波形的50%) |
||
|
輸出負載[RL](Ω) |
100(差動輸出間) |
||
|
起振時間(ms) |
Max.10 |
||
|
相位抖動(fs) |
Max.1(156.25MHz) |
||
|
規格料號 |
NSC5187A |
NSC5187B |
|

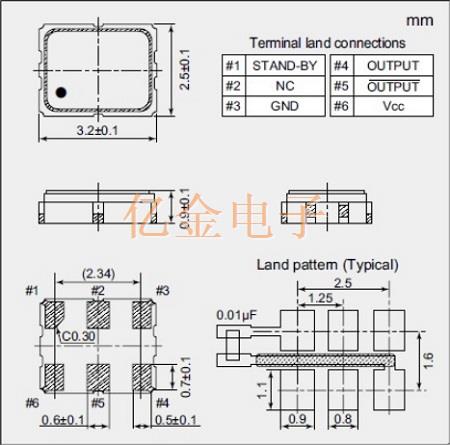

這款石英晶振的外觀尺寸圖如下:
從參數上看,這款晶振產品的性能確實較好;對于晶振行業來說這將會是發展過程中歷史性的一步,從此之后普通有源晶振也將具備低相噪的性能,將會使得其在產品性能上得到極大的升華.事實上,當晶振產品使用差分輸出之后會具備低相噪的性能正是由于兩個相互正交的輸出信號所致,這樣就可以將多出的諧波分量中和掉,而這些諧波分量恰恰是造成相位噪聲的根源所在.在電子產品市場需求快速提升的局勢下,只有創新才能跟上腳步.
