頻率為32.768K的晶振的優勢,Q 0.032768-JTX210-12.5-20-T3-LF晶振

來源：億金電子查看手機網址

掃一掃!

頻率為32.768K的晶振的優勢,Q 0.032768-JTX210-12.5-20-T3-LF晶振

掃一掃!

瀏覽：- 發布日期：2023-06-19 10:24:24【大中小】

分享到：

頻率為32.768K的晶振的優勢,Q0.032768-JTX210-12.5-20-T3-LF晶振，70年代石英表的熱潮已經表明：說到精確的時間記錄，沒有什么比石英晶體更好的了！今天也不例外。特征頻率為32.768kHz的頻率控制產品幾乎可用于所有集成時間測量的應用，例如筆記本電腦、手機或微波爐。晶振資料下載

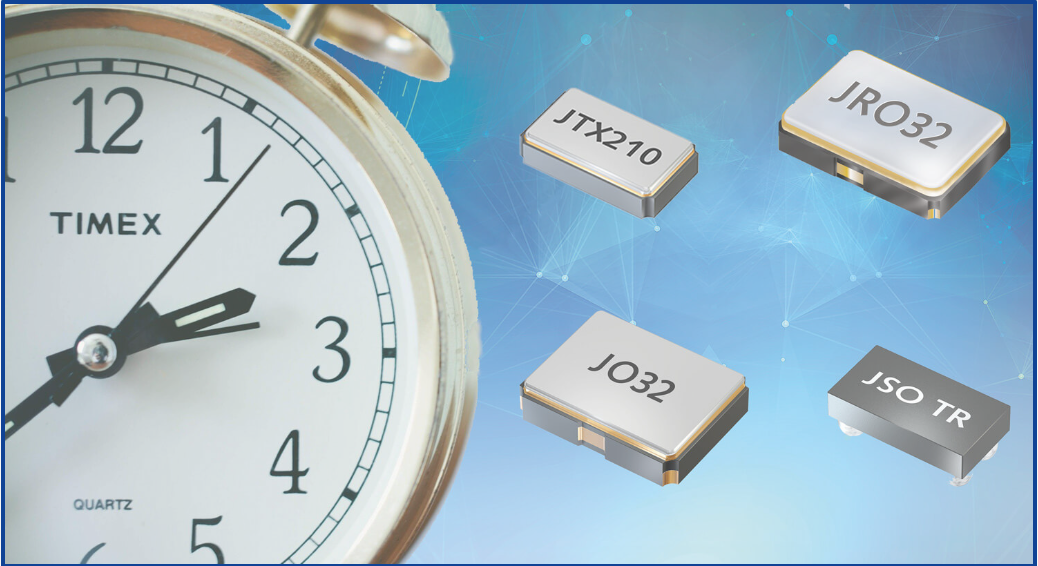

在其JTX系列中，Jauch提供各種尺寸的SMD音叉晶體，用于與微控制器或RTC組件連接。然而，設計電路需要精度，以確保組件的可靠性能。例如，必須特別注意確保負載電容器正確匹配。

32.768kHz振蕩器的優勢

頻率為32.768K的晶振的優勢,Q0.032768-JTX210-12.5-20-T3-LF晶振，如果你不想為調諧設計正確的電路叉形晶體，您可以依靠Jauch晶體 的32.768kHz振蕩器，配備齊全具有CMOS兼容的輸出信號。這種軌到軌輸出可實現非常輕松連接到所有常見的微控制器和RTC設備。

通過音叉晶體實現低電流消耗

例如，JRO3232.768kHz振蕩器非常易于使用。它內部使用音叉晶體，因此具有特別低的電流消耗。此外，它可以在1.5V至5.0V的可變工作電壓下工作，這使其特別適合電池供電應用。由于使用了音叉晶體，其輸出頻率在很大程度上取決于工作溫度。

AT-切割石英坯料確保較少的溫度依賴性

然而，與音叉晶體相比，振蕩器的易用性并不是該組件的唯一優勢。上述輸出頻率和工作溫度之間的相關性說明了Jauch振蕩器JO22和JO3232.768kHz的使用。這些振蕩器使用所謂的AT切割石英坯料而不是音叉晶體，因此它們的輸出頻率對工作溫度的依賴性要小得多。

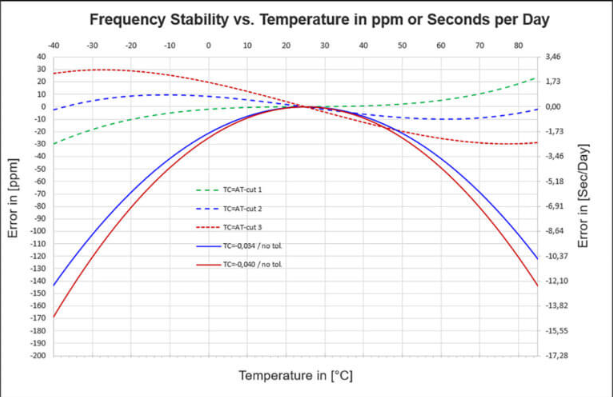

下圖顯示了這種差異，使用-40°C至+85°C的溫度范圍。

很容易看出，高溫和低溫會導致音叉晶體（實線）的頻率偏差相對較大。然而，使用AT切割石英空白（虛線）的振蕩器曲線顯示出小得多的誤差。

再精確不過了：32.768kHzTCXO

頻率為32.768K的晶振的優勢,Q0.032768-JTX210-12.5-20-T3-LF晶振，Jauch的JSO15-TR提供了更好的頻率穩定性。它是一款32.768kHzTCXO，在-5°C至+40°C的溫度范圍內提供高達+/-85ppm的無與倫比的頻率穩定性。JSO15-TR采用微型CSP封裝。

其通過精確的溫度補償實現出色的頻率穩定性，在生產過程中在多個溫度下進行。這工廠“修整”也使這款32.768kHz振蕩器非常對工作電壓波動不敏感。在1.5V至3.63V，工作電壓的變化對頻率沒有影響穩定性。極低的電流消耗僅為幾μA，也是出色。

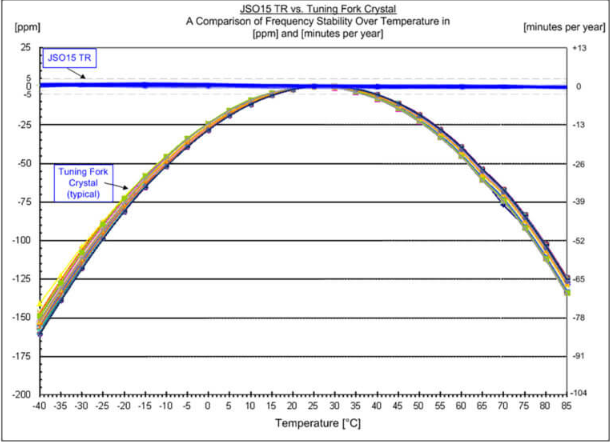

下圖顯示：JSO15-TR的頻率穩定性遠遠優于普通的32.768K進口音叉晶體的典型穩定性。這使得JSO15-TR成為需要長時間穩定定時功能的應用的理想選擇。此外，JSO15-TR的微型尺寸和特別低的功耗使其成為電池供電的便攜式設備（如醫療測量儀器，傳感器或可穿戴設備）的正確選擇。

頻率為32.768K的晶振的優勢,Q0.032768-JTX210-12.5-20-T3-LF晶振，與傳統音叉晶體相比，32.768kHz振蕩器具有一些主要優勢：由于溫度補償和使用AT切割石英坯料，它們更易于使用，并且（取決于型號）比經典音叉晶體更精確。然而，音叉晶體仍然需要：在正確設計的電路中，它們還可以確保穩定的頻率。

JAUCH原廠編碼	生產廠商	型號	頻率	頻率偏差	負載電荷	OperatingTemperature
Q0.032768-JTX310-12.5-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-12.5-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~105°C
Q0.032768-JTX310-9-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	9pF	-40°C~85°C
Q0.032768-JTX310-12.5-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-12.5-20-T1-HMR-50K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-12.5-20-T1-HMR-60K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-7-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	7pF	-40°C~85°C
Q0.032768-JTX310-9-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	9pF	-40°C~105°C
Q0.032768-JTX310-7-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	7pF	-40°C~105°C
Q0.032768-JTX310-9-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	9pF	-40°C~125°C
Q0.032768-JTX310-12.5-20-T2-HMR-70K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~105°C
Q0.032768-JTX310-7-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	7pF	-40°C~125°C
Q0.032768-JTX310-12.5-20-T3-HMR-70K-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-6-20-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	6pF	-40°C~85°C
Q0.032768-JTX310-6-20-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	6pF	-40°C~105°C
Q0.032768-JTX210-12.5-20-T1-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	12.5pF	-40°C~85°C
Q0.032768-JTX210-9-20-T1-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	9pF	-40°C~85°C
Q0.032768-JTX310-6-20-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±20ppm	6pF	-40°C~125°C
Q0.032768-JTX310-12.5-10-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~85°C
Q0.032768-JTX210-12.5-20-T2-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	12.5pF	-40°C~105°C
Q0.032768-JTX310-12.5-10-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~105°C
Q0.032768-JTX210-9-20-T2-LF	Jauch晶振	JTX210	32.768kHz	±20ppm	9pF	-40°C~105°C
Q0.032768-JTX310-12.5-10-T3-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-9-10-T1-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	9pF	-40°C~85°C
Q0.032768-JTX310-12.5-10-T1-HMR-50K-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-12.5-10-T1-HMR-60K-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~85°C
Q0.032768-JTX310-7-10-T1-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	7pF	-40°C~85°C
Q0.032768-JTX310-9-10-T2-HMR-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	9pF	-40°C~105°C
Q0.032768-JTX210-12.5-20-T3-LF	Jauch晶振	JTX210	32.768kHz	±20ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-12.5-10-T2-HMR-70K-LF	Jauch晶振	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~105°C
Q0.032768-JTX210-9-20-T3-LF	JauchQuartz	JTX210	32.768kHz	±20ppm	9pF	-40°C~125°C
Q0.032768-JTX310-7-10-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	7pF	-40°C~105°C
Q0.032768-JTX310-9-10-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	9pF	-40°C~125°C
Q0.032768-JTX310-12.5-10-T3-HMR-70K-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	12.5pF	-40°C~125°C
Q0.032768-JTX310-7-10-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	7pF	-40°C~125°C
Q0.032768-JTX310-6-10-T1-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	6pF	-40°C~85°C
Q0.032768-JTX310-6-10-T2-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	6pF	-40°C~105°C
Q0.032768-JTX310-6-10-T3-HMR-LF	JauchQuartz	JTX310	32.768kHz	±10ppm	6pF	-40°C~125°C
