大河晶振開發了GT切割Oscillator“GTXO-04“,可在200°C下使用
大河晶振開發了GT切割Oscillator”GTXO-04”,可在200°C下使用.

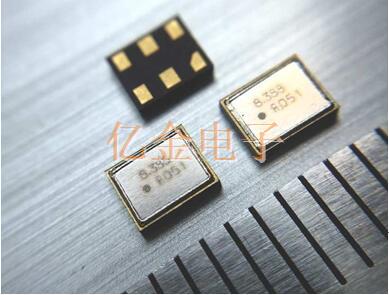

GTXO-04是日本晶振廠家大河晶振(RIVERCRYSTAL)公司于當地時間6月5日推出的一款新產品;大河是日本較為知名的一個晶振品牌,在無源晶振,32.768K晶振,有源晶振等方面都有卓越建樹;既然GTXO-04是其最新推出的晶體振蕩器,勢必有其發光點所在,下面來一探究竟.
RIVERELETEC是一家日本公開交易的技術公司,通過為每一代可聽,可穿戴和定位的新一代產品提供世界上最小的石英諧振器,從而為第一級智能手機和消費電子公司提供競爭優勢.RIVER在光刻制造方法,新穎的晶體包裝和創新的密封技術,EBS,MDS方面的專業知識在過去的50年中一直將其置于行業的最前沿.
2020年6月5日,日本:RIVER的新型振蕩器在高達200攝氏度的溫度下提供的頻率基準精確到50ppm以內.它具有7.9MHz至1.124GHz的頻率范圍,并帶有電壓控制選件和三種不同的輸出類型.該振蕩器基于一種稱為GT-Cut的新型諧振器,與AT-Cut石英諧振器相比,該振蕩器在溫度范圍內具有更好的穩定性,具有更高的能源效率,并且不易受到沖擊和振動的影響.
這一石英晶體振蕩器具備以下特點:
1)在寬工作溫度范圍(-40°c?200°c)下獲得了很高的頻率精度
2)廣泛的寬頻率輸出范圍(高達1124MHz)
3)提供多種輸出格式(CMOS/LVDS/LVPECL)
4)VCXO(SMD壓控振蕩器)模式可選
目標應用包括汽車和電動汽車中的高溫感應,油井鉆探儀器和遙測,5G,航空航天以及工業過程控制.GT-cut振蕩器的更好穩定性將提高這些行業中測量的準確性和可靠性.
規格參數表如下:
|
Item |
Specifications |
Unit |
Remarks |
|||
|
Min |
Nom |
Max |
||||
|
Nominalfrequency |
7.9 |
|
1124 |
MHz |
|
|
|
FrequencyDeviation |
-20 |
- |
+20 |
ppm |
-40~+125°c |
|
|
-50 |
- |
+50 |
-40~+200°c |
|||
|
Supplyvoltage(VDD) |
TypeL |
3.135 |
3.3 |
3.465 |
V |
|
|
TypeN |
2.375 |
2.5 |
2.625 |
|||
|
Currentconsumption |
CMOS |
|
20 |
25 |
mA |
Noloaded |
|
LVDS |
|
23 |
|
|||
|
LVPECL |
|
54 |
|
|||
|
Randomjitter(RJ) |
|
|
6 |
ps |
VDD=3.3V |
|
|
Frequencypullingrange |
|
±50 |
|
ppm |
Positiveslope ,whenVCXOselected |
|

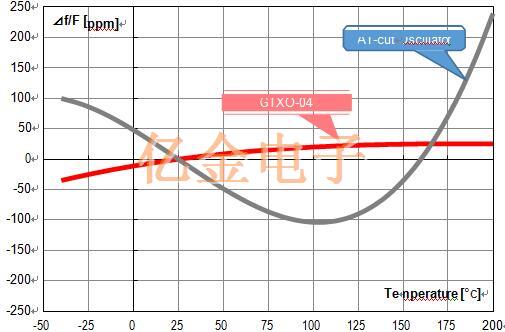

GT與AT切溫頻特性對比圖:
大河晶振首席執行官Wakao Fujio先生說:”這些基于新的GT切割諧振器的新型振蕩器將使客戶能夠在最具挑戰性的高溫環境中提高其石油鉆探和汽車儀器的精度.”
大河晶振開發了GT切割Oscillator”GTXO-04”,可在200°C下使用.
