當前位置：首頁 » 貼片晶振 » 石英晶振,貼片晶振,YJ-7050mm晶振

prevnext

石英晶振,貼片晶振,YJ-7050mm晶振

頻率：6M~125MHZ

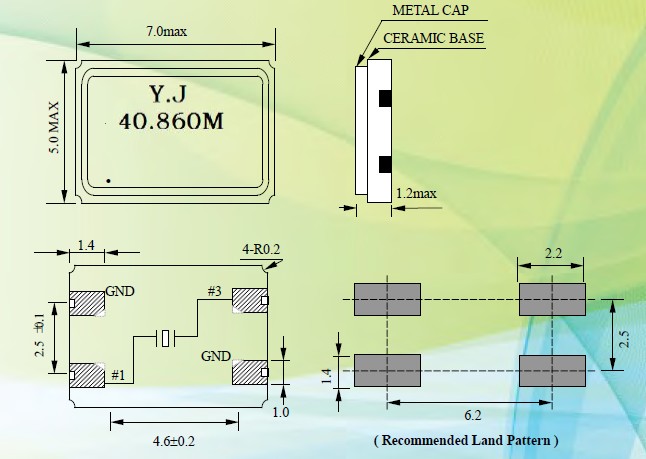

尺寸：7.0x5.0mm

7050石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27876565

YJ-SY-1

億金電子所生產的貼片晶振外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶振,石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.公司以精益求精的要求來滿足廣大客戶的需求.

很多通訊產品上大多數用到石英晶振,各種不同體積插件或者貼片晶振在產品中具有高穩定性能作用頻率可根據產品需要來訂做億金生產游戲機晶振,鍵盤晶體,電話機晶振,數碼產品HC-49/S晶振,HC49/SMD,7050mm,6035,3225晶振等體積,生產的是一個通用的規格尺寸,采用正常的接縫密封可靠的方法.晶振產品從低頻率1.8MHz的頻帶,在極寬的頻率范圍內,適用于高頻率的基頻和泛音.各種無線通信設備和控制設備,如移動通信的應用中,工業和消費,以及大眾數碼產品,顯示適用于所有應用程序的特性和性能.

yijin-1

石英晶振,貼片晶振,YJ-7050mm晶振,深圳市億金電子企業是一家專業從事生廠石英晶振的大型廠家,晶體就是用石英材料做成的石英晶體諧振器,在電子行業界術語簡稱晶振.起到產生頻率的作用具有穩定,抗干擾性能良好廣泛應用于各種電子產品中 .因?yàn)樵诋a(chǎn)品生廠過程中我們對于每一粒晶振都會經過每道工序嚴格的賽選,檢測,跌落,老化,在最后出廠全部檢測等多道工序,確保出廠產品達到100%合格.億金電子擁有全無塵車間,引進國外多款全自動功能生產檢測,高端儀器設備,過硬的產品質量卓越的技術技能,選擇億金成為您最忠實信賴的合作伙伴您的滿意是我們最大的愿望我們?yōu)槟ｑ{護航.
深圳市寶安億金電子是一家專業生產晶振的大型廠家,工廠生產的晶體振動子國內外均有銷售為了各大客戶能更準確找到適合的產品,億金公司成功建立屬于自己的官方網站為各戶提供一站式服務,不僅有產品圖還有詳細規格書下載,還提供產品的正確使用方法和到問題解決為客戶省時省心又省力,選擇億金是您最忠實的合作伙伴.下面介紹關于晶振的產品性能,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圓柱晶振系列.
應頻率從3,579545MHZ----75MHZ,其中基頻AT切范圍從3,579545MHZ----27MHZ；
基頻BT切范圍從24MHZ----40MHZ:頻率頻差范圍:+/-5PPM--+/-50PPM
負載電容:12---50PF或串聯；激勵功率:0,1--2M；溫度范圍:-20-----70；電阻:30OHM.

yijin-2

億金晶振規格	單位	YJ-7050mm晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	6MHZ~125MHZ	標準頻率
儲存溫度	T_stg	-20°C ～ +70°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.bzmfr.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

yijin-3

yijin-4

在使用億金貼片晶振時應注意以下事項:

以下是石英晶振電路設計匹配問題：

一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.
Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.

一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.

如果石英晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值,并采用其他晶振具有較低負載電容（CL）.
采用具有較低電阻（RR）的晶振.
使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.石英晶振,貼片晶振,YJ-7050mm晶振

當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的.我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路.

但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法.如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決.系統無法運行,因?yàn)?b>石英晶體沒有足夠的輸出波形振幅.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

YJ-7050mm晶振大體積貼片晶振石英貼片晶振
