當前位置：首頁 » 臺產晶振 » TXC晶振 » 臺灣TXC晶振,溫補晶體振蕩器,7P晶振,7P-25.000MBP-T晶振

prevnext

臺灣TXC晶振,溫補晶體振蕩器,7P晶振,7P-25.000MBP-T晶振

頻率：10M~50MHZ

尺寸：5.0x3.2mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD晶振高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-27876565

TXC-1

臺灣晶技TXC晶振公司為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.

臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.

臺灣TXC晶體勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是TXC晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

yijin-1

臺灣TXC晶振,溫補晶體振蕩器,7P晶振,7P-25.000MBP-T晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~+85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

TXC晶振型號		7P晶振
輸出頻率范圍		10~52MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1. 8~+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-更多參數信息歡迎咨詢億金電子http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6 max./-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

yijin-3

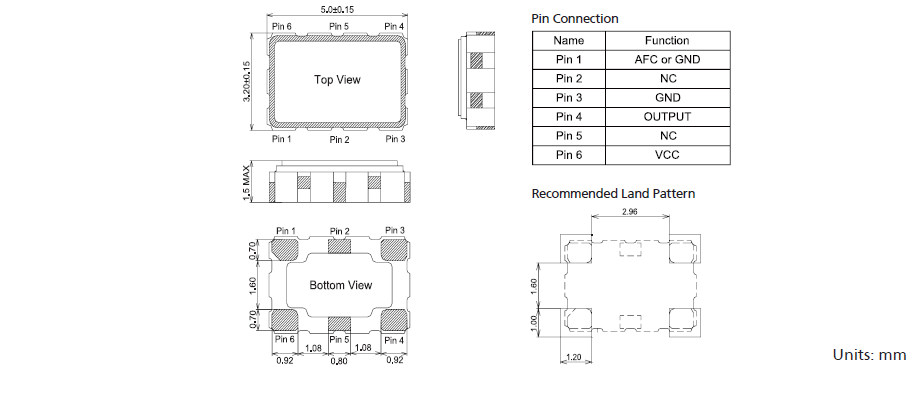

TXC_7P_5.0_3.2 TCXO

臺灣晶技5032溫補晶體振蕩器常用頻率代碼

晶振代碼	品牌	代理商	型號	類型	頻率	封裝	尺寸
7P-26.000MBP-T	TXC晶振	億金電子	7P晶振	TCXO	26MHz	6-SMD	(5.00mm x 3.20mm)
7P-19.200MBP-T	TXC晶振	億金電子	7P晶振	TCXO	19.2MHz	6-SMD	(5.00mm x 3.20mm)
7P-25.000MBP-T	TXC晶振	億金電子	7P晶振	TCXO	25MHz	6-SMD	(5.00mm x 3.20mm)
7P-38.400MBP-T	TXC晶振	億金電子	7P晶振	TCXO	38.4MHz	6-SMD	(5.00mm x 3.20mm)

yijin-4 在使用TXC晶振時應注意

表面貼裝晶體振蕩器的安裝

（1）振蕩器振動后溫度快速變化

安裝在板上當安裝板的材料時,用于表面安裝陶瓷晶體振蕩器封裝,有膨脹系數不同于膨脹系數陶瓷,焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生.在這種情況下,建議事先檢查情況.臺灣TXC晶振,溫補晶體振蕩器,7P晶振,7P-25.000MBP-T晶振

（2）自動安裝引起的沖擊

當晶體振蕩器,網絡通信溫補振蕩器被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值,這會導致其特性發生變化或惡化.

（3）板彎曲應力

如果在焊接晶體單元后PC板彎曲對于PC板,機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

7P晶振 7P-25.000MBP-T晶振 25M溫補晶體振蕩器

跟此產品相關的產品 / Related Products

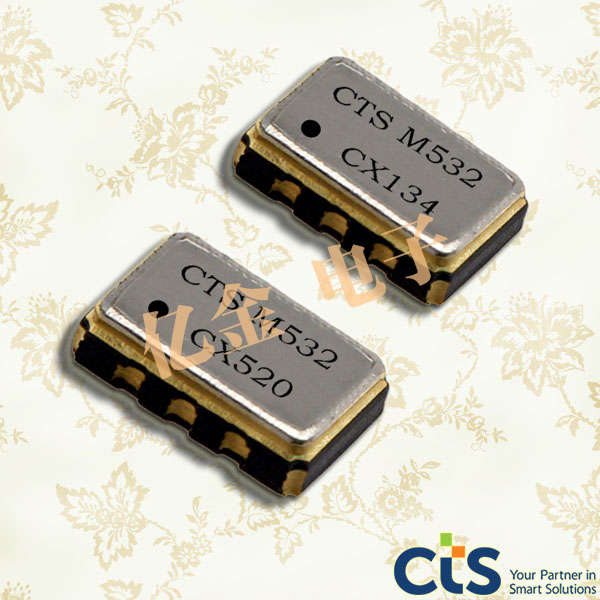

: CTS晶振,壓控溫補晶振,532晶振,532L25DT26M0000晶振; 小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
