當前位置：首頁 » 臺產晶振 » TXC晶振 » 臺灣晶技晶振,石英晶體振蕩器,8W晶振,8W-25.000MBE-T晶振

prevnext

臺灣晶技晶振,石英晶體振蕩器,8W晶振,8W-25.000MBE-T晶振

頻率：4M~100MHZ

尺寸：2.5x2.0mm

有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,2520貼片晶振本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：0755-27876565

TXC-1

臺灣晶技TXC晶振公司為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.

臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.

臺灣晶技TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.

yijin-1

臺灣晶技晶振,石英晶體振蕩器,8W晶振,8W-25.000MBE-T晶振,小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法（如各鍍材的功率設計等）.使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

yijin-2

項目	符號	規格說明	條件
輸出頻率范圍	f₀	4M~100MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.bzmfr.cn
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

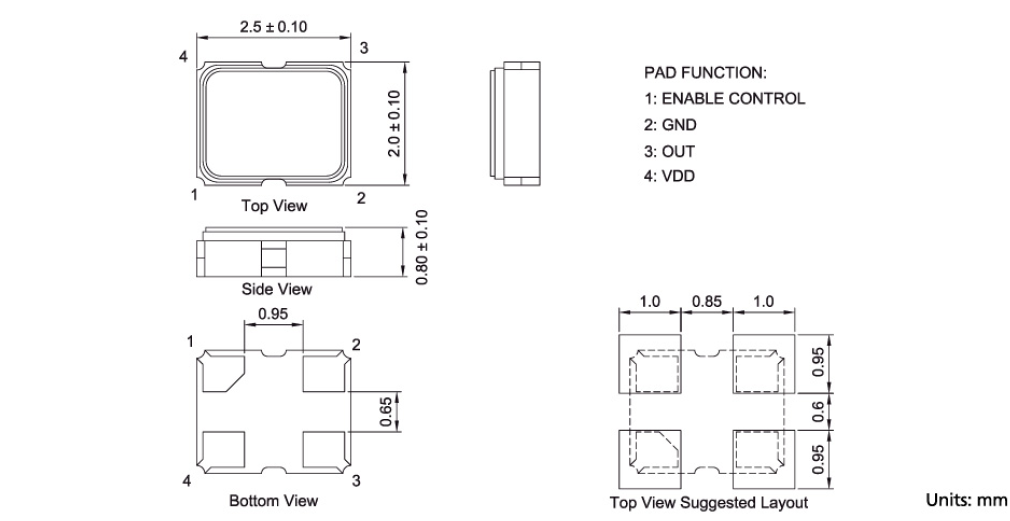

TXC 8W 2520 CMOS

2520石英晶體振蕩器部分頻率對應的原廠編碼列表

原廠代碼	品牌	代理商	型號	類型	頻率	封裝尺寸
8W-12.000MBA-T	TXC晶振	億金電子	8W	XO	12MHz	(2.50mm x 2.00mm)
8W-26.000MBE-T	TXC晶振	億金電子	8W	XO	26MHz	(2.50mm x 2.00mm)
8W-20.000MBE-T	TXC晶振	億金電子	8W	XO	20MHz	(2.50mm x 2.00mm)
8W-13.000MBE-T	TXC晶振	億金電子	8W	XO	13MHz	(2.50mm x 2.00mm)
8W-24.000MBE-T	TXC晶振	億金電子	8W	XO	24MHz	(2.50mm x 2.00mm)
8W-12.000MBB-T	TXC晶振	億金電子	8W	XO	12MHz	(2.50mm x 2.00mm)
8W-12.000MBB-T	TXC晶振	億金電子	8W	XO	12MHz	(2.50mm x 2.00mm)
8W-26.000MBB-T	TXC晶振	億金電子	8W	XO	26MHz	(2.50mm x 2.00mm)
8W-40.000MBB-T	TXC晶振	億金電子	8W	XO	40MHz	(2.50mm x 2.00mm)

yijin-4 在使用TXC晶振時應注意

ESD處理和包裝

所有石英晶體振蕩器都使用基于（H）CMOS技術的內置半導體芯片/芯片對靜電放電很敏感.因此,對于我們的石英晶體振蕩器,同樣典型ESD保護規則適用于其他（H）CMOS器件.

我們在防靜電袋中提供所有有源晶體振蕩器產品,以滿足ESD兼容的要求生產環境.我們使用各種ESD兼容的包裝方法,如防靜電管,我們產品上的泡沫或符合ESD標準的膠帶和卷軸.我們建議打開包裝管或袋子符合ESD環保要求,以免損壞我們的產品.

清潔

應避免超聲波清洗,因為存在損壞內部晶體毛坯的風險振蕩器.臺灣晶技晶振,石英晶體振蕩器,8W晶振,8W-25.000MBE-T晶振

如果使用超聲波清洗,則存在產生機械共振的風險,這可能導致機械共振有源晶振,進口石英晶體振蕩器的間歇性或永久性損壞.

請注意超聲波以不受振蕩器制造商控制的方式在電路板上傳播.因此,我們無法確認每個客戶的安裝和清潔條件,例如板的機械共振條件,清潔器的類型,施加的功率,時間,放入清洗槽等.因此,我們無法定義一般條件清潔或指導以保護我們的組件免受損壞.

如果在清潔或制造過程中使用超聲波,請務必執行適當的檢查,以確保石英晶體振蕩器仍符合其規格.此外,如果清潔條件,板或組件放置后有變化重新設計電路板,請務必進行相同的檢查以確認.
