EPSON現可為汽車電子提供新型有源晶振SPXO,SG-8201CJA44.5450M-TJHPA0高品質車載6G設備晶振，精工愛普生公司(TSE: 6724，“愛普生”)已經開始出貨SG-8201CJA樣品，這是愛普生具有CMOS輸出的石英晶體振蕩器(SPXO)系列的新成員，用于汽車應用。SG-8201CJA提供高穩定性和低抖動2，是一款簡單封裝的普通有源晶振spxo，通常尺寸為2.0 mm x 1.6 mm x 0.6 mm。

愛普生現推出SG2016系列高頻,低相位抖動的有源差分晶振,SG2016EGN 156.250000M-DDGA0，精工愛普生株式會社（TSE：6724，“愛普生”）已開始出貨具有差分輸出的全新系列簡單封裝EPSON差分晶振（SPXO）的樣品1.該系列包括SG2016EGN，SG2016EHN，SG2016VGN和SG2016VHN。所有器件均具有低相位抖動2在基本模式下3采用尺寸為 2.0 x 1.6 mm、高度為 0.63 mm（典型值）的小型封裝。

日本KYOCERA CRYSTAL自成立以來不斷研發創造,為世界各地用戶提供了大量?jī)?yōu)異的晶振產品.京瓷晶振集團不愧是晶體業內的領導品牌,為了符合市場需求,早在2018年研發世界級小貼片晶振,采用獨特的封裝技術,成功制造CX1008SB晶振,厚度僅0.3mm,為小型智能市場最佳選擇.

京瓷晶振面向通信與車載電子產品市場提供各種超小型、高精度、使用溫度范圍大的石英晶振,晶體諧振器.包括內置熱敏電阻的熱敏晶振和耐高溫車載晶振.以下為不同分類的KYOCERA石英晶振應用領域了解,歡迎廣大用戶參考使用.

京瓷石英晶振體積小,性能穩定,從超小體積1008貼片晶振到8045貼片晶振,具有兩個/四個焊接腳,根據不同領域產品需求,提供多種負載電容,頻率范圍寬供客戶隨意選擇.億金電子日本進口晶振代理商,提供KDS晶振,愛普生晶振,京瓷石英晶振,精工晶體,村田陶瓷晶振等品牌,全新原裝歡迎咨詢選購0755-27876565.

   NDK在日本晶體行業中占有重要地位,不僅提供大量?jī)?yōu)異的石英晶體諧振器,同時推出并且制造了多種符合市場需的有源晶振,差分晶體振蕩器,如NP3225SB晶振,NP5032SB差分晶體振蕩器.NDK差分晶振輸出優勢:對有線數據通信有更好的抗噪聲干擾力.提供晶體振蕩器的低振幅給客戶的回路.(雙振幅在客戶的回路上是可用的）

   日本進口晶振包括KDS晶振,愛普生晶振,精工晶體,京瓷晶振等品牌,深入人心被廣泛用于世界各地.讀說日本是生產電子元件的強國,這話一點也不假.就拿日本大真空晶體來說,一直以來為用戶提供了大量?jī)?yōu)秀的晶振產品,緊跟時代發展,總能快速的研發并生產出符合市場需求的石英貼片晶振,有源晶振.下面億金電子要給大家介紹的就是KDS CYRSTAL新推出超小型DSX1210A通信應用晶體.

   DSX1210A晶振產品圖

   大真空DSX1210A晶振從型號我們便可知道是一款體積超小的SMD晶振,1.2x1.0mm,厚度僅有0.3mm,超薄型,超輕量.此款1210貼片晶振頻率范圍在32MHZ~96MHZ之間,滿足用戶需求提供8PF,10PF,12PF等多種負載電容選擇.DSX1210A晶振精度范圍在±20PPM,工作溫度-30℃~+85℃之間,儲存溫度可達-40℃~+85℃范圍.

   DSX1210A晶振規格圖

   超小型DSX1210A通信應用晶體采用編帶盤裝,一盤為3000個.可實現高密度安裝,不必要防潮包裝管理,濕度敏感等級：LEVEL1（IPC/JEDEC J-STD-033）.在產品中使用具有高精度,高可靠特點.大真空DSX1210A晶振對于通信應用,可以對應老化±1×10-6/年,±3×10-6/5年,為通信設備最佳選擇.

   DSX1210A晶振尺寸圖

   日本進口DSX1210A晶振具有小體積,精度穩定,性能強,耐高溫等優勢,被廣泛用于下一代小型設備,如移動通信設備,短距離無線模塊,數字AV設備,PC以及可穿戴設備等.億金電子代理KDS晶振,提供各種晶振型號,包括1C208000BC0晶振,1XTW26000MAA溫補晶振,1RAA26000ABA熱敏晶振,1TJF125FP1A000A晶振,1XTV16800CFA晶振,1ZCB26000LB0B貼片晶振,1XXB40000CCA溫補晶振,1TD125DHNS004晶振,1TC125DFNS019圓柱晶振,1TJH090DR1A0003貼片晶振等.更多KDS石英貼片晶振型號規格歡迎致電0755-27876565.

Bliley Technologies成立于1930年,是低噪聲頻率控制產品設計和制造的全球領導者.我們總部位于美麗的伊利賓夕法尼亞州,占地64,000平方英尺的制造工廠使我們成為美國唯一一家在同一工廠內生產石英晶體,貼片晶振和晶體振蕩器的公司之一.這使我們經驗豐富的晶體振蕩器和機械工程師能夠與我們的生產團隊密切合作,開發出整個頻率控制行業中一些最強大的設計.

最初,我們?yōu)闃I(yè)余無線電市場生產石英晶體.在20世紀30年代中期,我們的客戶和產品很快擴展到與新興的軍事和商業通信領域的利益相匹配,我們的名字改為Bliley Electric Company.1939年,我們成為最大的水晶公司,擁有11名員工.

1942年,Bliley晶振公司雇用了大約1500名員工.建造了第二個制造工廠以滿足需求.兩家工廠都在晝夜不停地生產石英貼片晶振,晶體振蕩器,諧振器等水晶產品以支持我們的部隊.

我們研究了石英晶體的新市場和新應用.通信和技術行業開始快速增長.我們的生產再次上升,以滿足軍方對石英晶體,SMD晶振,石英晶體振蕩器,VCXO晶振,TCXO晶振的需求.我們將資源重新定向,專注于商業和軍事產品.

在這幾十年中,我們進入了許多其他市場,包括晶體振蕩器,溫度補償晶體振蕩器（TCXO）,空間晶體和晶體烤箱.我們發現我們的產品現在用于所有電子領域.1960年,JHU/APL使用的BG73A @ 3MHz被置于TRANSIT 2A海軍導航衛星的軌道上.

我們的目標是大批量的商業業務,需要對設備和人員進行大量投資.自動化的計算機化測試系統走在了前列,促進了我們的發展.在20世紀80年代早期,我們開始生產SC切割晶體.

在此期間,我們?yōu)樘岣咧圃旒舛撕皖I(lǐng)先的有源晶振,石英晶體振蕩器,查分晶體振蕩器設計的能力奠定了基礎.這是并且將繼續由內部最好的雙旋轉晶體技術支持.2001年,該名稱改為Bliley Technologies Inc.,以反映公司提供的產品和服務日益多樣化.

我們是低噪聲頻率控制產品制造領域的全球領導者.我們繼續努力尋求重大改進,以滿足客戶不斷變化的需求.更穩定的穩定性,更低的相位噪聲和加速度靈敏度以及封裝尺寸的減小推動了我們開發各種新技術.我們相信,我們已經做好充分準備迎接挑戰,并且像我們80多年來所做的那樣出類拔萃.

在我們最先進的ISO 9001:2008認證制造工廠,Bliley設計,制造和生產：

烤箱控制晶體振蕩器（OCXO）、溫度補償晶體振蕩器（TCXO）、壓控晶體振蕩器（VCXO）、精密AT,SC,IT和FC切割石英晶體,PZT.Bliley晶振公司比以往任何時候都更加關注OCXO晶振,TCXO晶振,VCXO晶振和精確定時設備.我們努力實現不可能,并不斷受到客戶創新的啟發.所生產晶振,有源晶振具有低相位噪聲、可承受隨機和微振動、保持非常高的頻率穩定性、耐惡劣環境、低抖動和寬溫度偏差等優勢特點.

市場應用包括：新的空間和衛星通信、航空航天與航空電子設備、軍事和國防、移動通信、5G蜂窩和電信、自主和智能車輛、商業無人機等.

美國Bliley晶振集團的資質認證

ISO 9001:2015已注冊

Bliley對頻率控制,石英晶體,振蕩器產品質量和客戶服務的承諾仍然是我們公司的基石.我們的質量保證體系面向客戶服務......從最初的客戶聯系,到產品開發和交付,再延伸到售后支持.

Bliley的Erie工廠于2018年4月重新獲得認證,展示了經過全面記錄和實施的質量管理體系,該體系已通過國際ISO 9001標準認證.

持續改進是Bliley業務實踐的基石,通過持續改進流程進行完善.精益制造原則,6S規劃和六西格瑪計劃
億金電子專業提供石英晶振,貼片晶振,石英晶體振蕩器,SMD晶振,VCXO晶振,TCXO晶振,OCXO晶振,查分晶振等.為了更好的服務廣大用戶代理日本進口晶振,臺灣進口晶振以及歐美晶振品牌.包括NDK晶振,TXC晶振,精工晶體,CTS晶振,IQD晶振,Bliley晶振等知名品牌.億金電子多年來專注用戶需求,主要客戶想要的總能第一時間解決,不僅如此,還免費為廣大用戶提供晶振技術資料,各品牌晶振編碼等.

晶振在指定的溫度范圍之外是否能夠正常工作?

是! 例如,如果在-10到+ 60°C范圍內指定晶振晶體,它將在-40到+ 85°C范圍內無任何問題地執行,但有可能超出其指定的穩定性.如果應用程序僅需要穩定的頻率而不是準確的頻率,這可能無關緊要.

什么是最常見的石英晶體切割?

最為常見的石英晶體AT切割,從1M~200MHZ晶振大部分都是AT切割型.當然這是指的相對于石英棒的Z軸的標稱角度.切割角度決定了頻率/溫度性能,通常由晶體制造商選擇.

為什么指定晶振的工作溫度范圍很重要?

晶振溫度可以分為工業級,汽車級,消費級等,使用石英晶振,貼片晶振如果溫度明顯超出規定的溫度范圍,則可能會導致石英晶振晶體損壞.

解釋基頻晶體和泛音晶體之間的差異?

基頻晶體以由石英坯料的尺寸確定的頻率振蕩.泛音晶體在基波的第3,第5或第7倍運行.該晶體專門設計用于在這些模式下運行.

考慮把通孔晶振改為SMD晶振我需要考慮哪些問題?

這取決于應用程序.如果例如晶體是可拉的,即可以通過電氣裝置改變晶體的負載電容來改變頻率,那么這可能難以實現.例如,條形毛坯SMD晶體具有比HC49型圓形坯料封裝低得多的可拉性.不應輕易進行此練習,如果您有任何疑問,請聯系億金電子技術部獲取進一步的建議.

我的產品使用晶振應選擇晶體諧振器還是晶體振蕩器?

關鍵在于你的產品需要.如果您正在設計分立電路并且很少或沒有振蕩器設計經驗,那么最好使用有源晶振,貼片石英晶體振蕩器,因?yàn)檫@樣可以消除任何容差問題.為實驗室使用設計“一次性”是“容易的”,但如果你必須批量生產,這可能會引起各種各樣的問題.如果您正在使用需要晶體來驅動它的芯片組,那么這個決定要簡單得多,因?yàn)榘遢d振蕩器電路應該已經過優化.

以前有的晶振型號,現在沒有看到了,是否不生產了,還能用嗎?

一些晶振型號隨著科技產品發展被淘汰沒有生產了,諸如一些大體積的貼片晶振,陶瓷晶振等.各用戶在選用晶振時可咨詢億金電子業務部,晶振在參數封裝尺寸一致時可相互替換使用.億金電子提供多個晶振品牌,可滿足用戶選擇.

億金電子進口晶振代理商供貨交期快嗎?

是的,億金電子代理臺灣晶振,日本進口晶振,歐美晶振多個品牌,市場常用品牌型號均有備貨.當然非常規型號也還可以找到替代型號,也可以選擇可編程晶振.在某些情況下可以使用可編程晶振,可編程晶振與固定頻率設備兼容,并且通?？梢栽趲讉€(gè)工作日內提供-自定義固定頻率可能需要生產至少6周.可編程振蕩器尤其適用于時間緊迫的原型設計.

SPXO/VCXO/OCXO和TCXO晶振之間有什么區別?

SPXO時鐘晶體振蕩器

SPXO或時鐘振蕩器是基本類型的振蕩器,由晶振和基本驅動電路組成.由于沒有任何形式的補償,頻率/溫度穩定性基本上是晶體本身的穩定性-通常為±50ppm.VCXO電壓控制晶體振蕩器

一種帶電壓控制功能的石英晶體振蕩器,它依賴于石英晶體的固有可拉性,以便通過施加外部電壓來改變振蕩器輸出的輸出頻率.這種變化限于幾十ppm,通常為±100ppm.與SPXO有源晶振一樣,頻率/溫度穩定性是晶體本身的穩定性.

TCXO控制溫度補償晶體振蕩器

如果晶體的穩定性不足,可能需要使用TCXO溫補晶振,TCXO溫度補償晶體振蕩器.這種類型的器件用于基礎石英晶體的穩定性不足的地方.通常TCXO晶振可以實現小于1ppm的穩定性,而不是30ppm的典型晶體.

OCXO恒溫控制晶體振蕩器

“終極”壓電產品是OCXO晶振或Oven Controlled Crystal Oscillator.如果需要非常高的穩定性,則應考慮此類產品.這些類型的設備提供典型的3E10-9性能.

貴公司官網上沒有的晶振型號是不是就沒有生產?

一般市場常用晶振品牌型號規格都有貨,包括溫補晶振,VCXO晶體振蕩器,陶瓷諧振器,晶體濾波器,差分晶振,可編程晶振等.從1008晶振~8045晶振均有提供.億金電子技術工程也一直不斷開發更多高價值的晶振產品,一直在不斷上更新,完善現有產品,用戶在選用晶振是可咨詢我們業務部0755-27876565.

為什么石英貼片晶振封裝越來越越小?

隨著電子產品,智能產品小型化,便捷式發展,石英貼片晶振封裝越做越小.從開始的7.0x5.0mm貼片晶振到現在世界級超小1008貼片晶振,一直在變化,向著小型,高精度,超薄型發展,大大的節省了電路空間并且保留了原有的晶振性能,具有高可靠使用特性.

當然晶振體積越小頻率越高，晶振片越小，起始頻率越高，例如7050貼片晶振的最低頻率為8MHZ，而5032貼片晶振封裝最低頻率為16M。較低的頻率通過外部分頻實現,這增加了電路復雜性.

   KDS晶振成立至今在國內享有重要地位,成為世界一流的晶體元件生產制造商.不僅擁有領先業界的生產技術,并且能夠?yàn)閺V大用戶提供多種產品應用解決方案,成為業內領頭羊.以下為億金電子提供日本進口晶振,包括精工愛普生晶體,NDK晶振,KDS晶振,西鐵城晶振,京瓷晶振,大河晶振等品牌.以下為億金電子所提供的DSX321G晶振型號編碼,歡迎廣大用戶收藏選用.

   DSX321G晶振參數

   3225晶振具有陶瓷面封裝以及金屬面封裝,而DSX321G晶振屬于陶瓷面封裝.提供7.9M~64MHZ頻率,常規負載電容可供8PF,10PF,12PF等,精度可控制在正負20PPM以內.DSX321G晶振滿足不同領域需求,可提供工業級和汽車級,具有使用可靠性高,性能穩定等優勢之選.

   DSX321G晶振編碼

   日本DSX321G晶振是采用黑色陶瓷面的石英晶體諧振器,體積為3.2x2.5mm,在產品中使用具有耐高溫,低功耗,電氣性強等特點.文中所列舉的為KDS晶振市場常用頻率晶振編碼,我們都知道每個晶振都有專屬自己的編碼,代表不同的參數,更多KDS晶振編碼參數請致電0755-27876565.

  安基LVPECL輸出差分晶振型號

Photo	Series	Dimension	Frequency Range	RoHS	REACH	Data Sheet
	SMEN-751晶振	7.0*5.0*1.4 mm	13.500 ~ 160.000MHz	V	V
	SMEN-531晶振	5.0*3.2*1.3 mm	13.500 ~ 156.250MHz	V	V
	SMEN-321晶振	3.2*2.5*1.1 mm	13.500 ~ 156.250MHz	V	V

   安基LVPECL輸出差分晶振原廠代碼

   億金電子代理臺灣進口晶振,日本進口晶振,美國進口晶振,包括AKER晶振,TXC晶振,KDS晶振,NDK晶振,CTS晶振,IDT晶振,Abracon晶振等知名品牌.進口晶振種類繁多,石英晶體,陶瓷諧振器,晶體濾波器,壓控晶振,溫補晶振,差分晶體振蕩器等,能滿足低,中,高各大市場需求.更多安基差分晶振信息歡迎咨詢億金電子0755-27876565.

   隨著石英晶振在智能產品中的使用率不斷上漲,村田在近兩年也加入了研發生產石英晶體的隊伍,并且取得較好的成果.村田以獨特的技術生產石英晶振,貼片晶振,石英晶體振蕩器用于產品中在實現了超薄,超小封裝尺寸的同時依舊能夠保持精度穩定起振快.以下是億金電子所提供的村田有源晶振無源晶振代碼,歡迎廣大用戶收藏選用.

   XRCGB30M000F3M00R0進口晶振XRCGB32M000FAN00R0貼片晶振XRCGB50M000F0L00R0村田晶體諧振器XRCGB24M000F0L00R0村田SMD晶振XRCHJ16M000F1QB1P0貼片晶振XRCGB27M000F0Z00R0貼片晶振XTCHH21M250TJEA0P0村田石英晶振XNCJH38M400TJEA3P0村田石英晶振XNCJH10M000TJEA8P0村田石英晶體振蕩器XNCJH52M000TJEA0P0村田石英晶體振蕩器XNCJH15M300TJEA0P0有源晶振XNCHH52M000TJEA1P0村田石英晶振XRCGB26M000F1H00R0貼片晶振XRCGB24M000F3G00R0村田石英晶振XRCLK10M000F1QA8J1村田晶振XRCJH40M000F1QB2P0村田貼片晶振XRCHJ52M000F1QA0P0小體積SMD晶振XRCJK13M000F1QA3P0貼片晶振XRCJH16M000F1QB5P0村田貼片晶振XRCMD32M000FXP50R0石英晶體XRCGB26M000F3M01R0村田晶體諧振器XRCGB27M000FAN00R0村田貼片晶振XRCLH52M000F1QA1P0石英晶振XRCJH36M000F1QA1P0小體積石英貼片晶振XRCLH14M745F1QA0P0進口晶振XRCHA16M000F0Z01R0村田SMD晶振XTCJH52M000TJEA5P0村田貼片晶振XRCLH14M745F1QA0P0村田石英晶振XRCJH16M000F1QB5P0石英晶振XRCHH40M000F1QB3P0石英晶振XRCGB24M000F2P01R0小體積SMD晶振XRCLK14M745F1QB6P0石英晶振CSTLS24M0X51Z-A0村田晶振CSTCE11M6G55Z-R0陶瓷晶體CSTLS6M75G53-B0壓電陶瓷晶體CSTLS25M0X51-A0諧振器CSTCR7M37G55B-R0壓電陶瓷晶體CSTCR4M00G53W-R0陶瓷晶振CSTCW33M0X51-R0村田晶振CSTCV24M0X53Q-R0陶瓷諧振器CSTCW27M0X51R-R0壓電陶瓷晶體CSTCE19M6V51-R0進口陶瓷晶振CSTLS6M60G56-A0陶瓷晶振XRCJK26M000F1QC3P0小體積貼片晶振XNCHH10M000TJEA2P0村田貼片晶振XTCLH19M200TJEC4P0有源晶振XTCJH16M800TJEB0P0村田石英晶振XTCHH20M950TJEA0P0村田晶振XNCJH28M800TJEA1P0村田晶振CSTLS3M84G53-A0陶瓷諧振器CSTLS16M0X53-B0村田陶瓷晶振CSTCR7M37G55-R0陶瓷晶振CSTCR4M00G53U-R0諧振器CSTCE12M0G15C99-R0村田陶瓷晶振CSTLS8M38G53Z-B0進口陶瓷晶振XNCHH15M300TJEA0P0村田晶振XTCLH19M200TJJC3P0日本貼片晶振XTCJH19M200TJEB6P0村田石英晶體振蕩器XTCLH26M000TJEA7P0村田石英晶振XTCHH10M000TJEA3P0有源晶振XRCGB27M120F3G00R0晶振XRCGB27M120F3M00R0日本進口晶振XRCGB30M000F3M01R0村田石英晶振XRCGB32M000FAP11R0進口晶振XRCGB50M000F4M00R0石英晶體XTCLH40M000TJEB0P0貼片晶振XNCHH38M400TJEB3P0日本村田晶振XRCLH10M000F1QA4P0日本村田晶振XRCLK21M250F1QA8J1村田石英晶振XNCHH16M800TJEA3P0村田石英晶體振蕩器XTCLH21M250TJEA0P0村田貼片晶振XTCJH28M800TJEA0P0貼片晶振XTCHH28M800TJEA0P0有源晶振XRCLH14M745F1QA0J1貼片晶振XRCHA16M000F0L01R0村田晶振XRCJK24M576F1QA0P0日本村田貼片晶振

隨著電子智能產品對晶振的使用需求不斷增加,對于晶振的性能要求也在不斷變化,晶振品牌越來越多,日本進口晶振,臺產晶振系列,歐美進口晶振在國內的市場打開,更多品牌進入我們的視線.比如CTS晶振,微晶晶振,Abracon晶振,Sitime可編程晶振都一些比較常見的品牌,還有一些格林雷晶振,QANTEK晶振,ILSI晶振,WI2WI晶振等國際品牌.以下億金電子所介紹的是Abracon晶振的成立發展以及產品應用領域等.

Abracon llc晶振集團是全球頻率控制、信號調節、時鐘分布和磁性元件的制造商.Abracon提供廣泛的石英晶體、晶體和MEMS振蕩器、壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,實時時鐘、天線、藍牙模塊、陶瓷諧振器、電感濾波器和諧振器、電感器、變壓器和電路保護元件.

根據前面介紹的關于晶振片的由來以及晶振原理,毫無疑問,石英晶振片是比較敏感的電子組件。用作鍍膜的時候晶振片可以測量到膜厚0.000000000001克重的變化,這相當于1原子膜厚,而且,晶振片對溫度也很敏感, 對1/100攝氏溫度的變化也能感知。

另外,石英晶振片對應力的敏感也很大,在一些特別的鍍膜過程中可以感知已鍍膜的石英晶振片冷卻后膜層原子的變化。例如常用MgF2增透膜,300度時膜硬度是平時的2倍,冷卻時產生巨大的應力, 隨著鍍膜規格指標的需求日益嚴格,石英晶振控制成為鍍膜必備的輔助或控制方法,如何正確有效地使用晶振片成為保證鍍膜質量的重點。所以為了使晶振片壽命最長,下面一些方法和技巧供您參考：

1.安裝鏡片時,用塑料攝子來挾住晶振片的邊緣,不要碰晶振片中心,任何灰層,油污都會降低晶振片的振動能力。

2.保持探頭的清潔。不要讓鍍膜材料的粉末和碎片接觸探頭的前后中心位置。任何石英晶體和夾具之間的顆粒或灰層將影響電子接觸,而且會產生應力點,從而改變石英晶體振動的模式。

3.維持探頭的冷卻水溫度在20~40°C之間。如果可以將溫度誤差保持在1-2℃范圍內,效果更佳。

4選擇晶振片時,要選擇表面光滑、顏色較為統一晶振片, 表面有劃傷或贓物的不可以使用;

5.分離晶振傳感器時,注意上半部分的鍍金彈簧片不能弄臟變形,更不可斷裂;保證每一個彈簧的三個腳的高度和彎曲度(60度)都相等;放置時應將鍍金彈簧片朝上平放在工作臺上,嚴禁反放。取出石英晶振片時要小心,不可使其滑動或掉落,使之劃傷或破裂。(整個過程必須戴乳膠手套,避免手指上贓物接觸其上)。

6.鍍膜時注意觀察蒸發速率的變化情況,速率曲線出現異常波動之后要能準確判定是否晶振片出現故障,并決定是否切換：

石英晶振片要不要換主要看以下幾方面：

蒸發速率出現明顯異常,速率持續波動;

晶振片的表面明顯出現膜脫落或起皮的現象

7.石英晶振片的回收利用用過的晶振片可以重新利用,主要方法有兩種：

（1)徹底除去石英晶體諧振器,貼片晶振,石英晶振片上的膜層和電極,重新郵回廠家鍍上電極。

（2)利用金電極不溶于硫酸等強酸的特點,客戶自行處理,將晶振片上的膜層除去,重新利用。

但使用再處理石英晶振片時注意以下事項

（1)銀鋁合金溶于各種酸,不適合再處理。

（2)酸祛除晶振片膜層時,必然對基底或外觀有一定影響,初始頻率也會改變,放入晶控儀中會發現初始讀數改變或顯示壽命降低,這些不會影響石英晶振片的基本功能,但晶振片的壽命會大大降低。

振片清洗配方:20%氟化氫銨水溶液,浸泡6小時以上,浸泡后投入酒精擦拭,去水即可。

億金電子專業生產銷售石英晶振,貼片晶振,石英晶體諧振器等晶體元件.多年來誠信經營,為用戶提供并且推薦質優價廉的晶振產品,在激烈的市場競爭環境中,憑借自身的才智不斷創新,改進擴大,以技術贏得市場,以質量贏得客戶.億金電子代理臺灣進口晶振,日本進口晶振,歐美進口晶振,市場上常見的晶振品牌如KDS晶振,NDK晶振,TXC晶振,鴻星晶振,京瓷晶振,精工晶體,CTS晶振,微晶晶振,愛普生晶振等均現貨,可免費提供樣品以及技術支持,歡迎登入億金官網查看了解詳情.

GPS定位系統是靠車載終端內置SIM通過移動GPRS信號傳輸?shù)胶笈_(tái)來實現定位。在遠的地方定位人的行蹤。GPS衛星定位系統的前身是美軍研制的一種“子午儀”導航衛星系統，GPS全球定位系統是20世紀70年代由美國陸?？杖娐?lián)合研制的新一代空間衛星導航GPS定位系統。
GPS定位系統工作原理是由地面主控站收集各監測站的觀測資料和氣象信息,計算各衛星的星歷表及衛星鐘改正數,按規定的格式編輯導航電文,通過地面上的注入站向GPS衛星注入這些信息。測量定位時,用戶可以利用接收機的儲存星歷得到各個衛星的粗略位置。根據這些數據和自身位置,由計算機選擇衛星與用戶聯線之間張角較大的四顆衛星作為觀測對象.

GPS接收機正常工作的條件是至少同時可以接收到4顆衛星的有效信號,當接收到的衛星個數少于4顆時,定位和定時信息是不準確的甚至是錯誤的。出現這樣的原因一般有:個別衛星退出工作、天線安裝位置不當、衛星故障等, 這些都有可能造成接收到有效信號的衛星個數過少。

而且有實驗證明即使將接收天線從接收機上拔掉,在其后的很長一段時間內GPS接收機仍有PS輸出,但此時的1PS與UTC已經有很大的差別,由此可見,GPS接收機完全有可能輸出錯誤的lPPS信號。另外,信號在傳遞過程中受到來自外界電磁信號的干擾,GPS接收機輸出的1PPS信號中可能含有毛刺,導致偽1PPS信號的產生,從而導致系統的誤動作,因此有必要采取抗干擾措施。這里采用硬件開窗方法消除干擾2,原理如圖4.1所示。

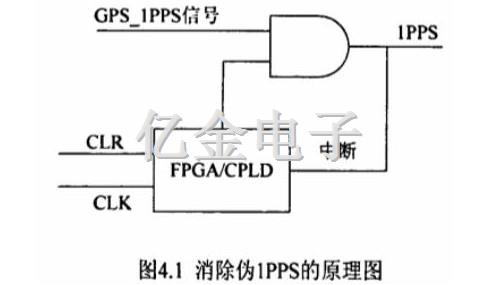

圖中的CLK信號由高穩定度的恒溫晶振提供,在系統上電復位后,啟動單片機的串行通訊口,接收GPS信息,根據解碼信息中的工作狀態指示判斷PPS的有效性。當初始觸發分頻信號到來之后,通過控制信號設置FPGA中的計數器在接收到的GPS1PS上升沿的附近產生一個短時間的高電平窗口信號,相當于一個與門,過濾掉窗口外的干擾信號。

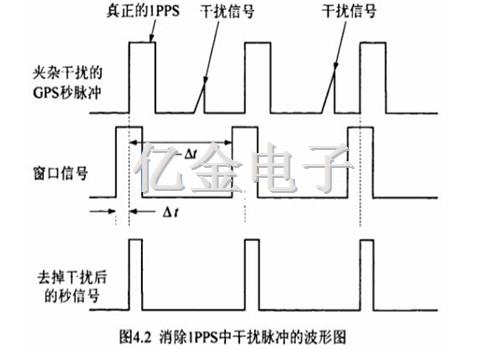

另外,通過單片機自帶的外部中斷模塊來對去掉干擾后的PPS信號的上升沿進行檢測,根據檢測結果判斷GPS接收機是否正常工作,來決定系統的工作模式是馴服模式還是保持模式,具體消除1PS中干擾脈沖的波形圖如圖4.2所示。

下面主要介紹處理干擾時的重點:

1.初始觸發分頻信號的判斷

系統初始化后,用單片機的外部中斷連續三次檢測來自GPS接收機的1PPS信號,如果三次都檢測到則給出初始觸發分頻信號。

2.設置合理的“窗口”信號

由于OCXO恒溫晶振的輸出頻率比較穩定,當初始觸發分頻信號到來吋刻起,利用FPGA中的計數器和OCXO石英晶體振蕩器輸出的倍頻信號可以大致計算出下一個有效PPS脈沖的到來時刻,經過(1-△)秒后打開“窗口”,在計算得到的第二個PPS脈沖的到來時刻

后的M秒后關閉該“窗口”,只要M選擇得足夠小,則抗干擾效果就非常的明顯。

3.GPS信號的失效檢測及處理

對于整個馴服系統來說,GPS信號丟失會產生嚴重的后果,原因可能是接收機接收到的衛星個數少于四顆,如上面所說的天線的安裝問題等,使接收機處于非正常工作狀態?；蛘呤?/span>GPS接收機與單片機模塊或者與門邏輯的接口出現問題,使GPS秒脈沖信號或時間狀態信息不能正常傳輸。

假如是第一種情況,接收模塊可通過GPS接收機串口輸出的狀態信息判斷其輸出信號是否失效,后面的軟件程序作出相應的處理。假如是第二種情況,屬于兩種功能模塊之間的通信故障,系統相關模塊不可能從GPS接收模塊獲得GPS的工作狀態信息或者秒脈沖信號,GPS_1PPS秒脈沖入口處的電平不會出現任何變化。

此時,相關模塊必須有獨自判斷GPS是否失效的能力?？梢栽?/span>“窗口”信號開通期間使用單片機相關外部中斷模塊,如果沒有檢測到正確跳變,說明GPS信號失效;如果“窗口”信號開通期間相關中斷模塊能捕捉到正確跳變,則說明GPS信號可能已恢復正常,此時系統可以繼續對恒溫晶體振蕩器OCXO進行校準。
