EPSON晶振,差分晶振,SG7050EEN晶振

頻率：25M~200MHZ

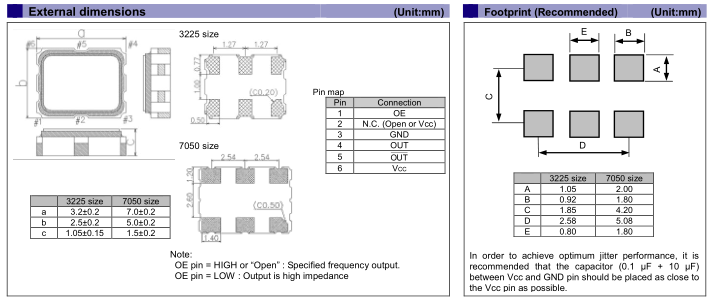

尺寸：5.0x7.0mm

差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

訂購熱線：0755-27876565

EPSON-1 日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生(中國)有限公司共同投資成立的有限責任公司(外商合資).

愛普生株式會社EPSON晶振愛普生拓優科夢,(EPSON — YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）.1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K,溫補晶振等出售給我們的客戶.

愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.

EPOSN石英晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

yijin-1

EPSON晶振,差分晶振,SG7050EEN晶振,差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

愛普生晶振型號	符號	SG7050EEN晶振
輸出規格	-	LV-PECL
輸出頻率范圍	fo	25～200MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40～+85℃
運行溫度范圍	T_use	-10～+70℃ ,-40～+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω to V_CC-2V
波形對稱	SYM	45～55% [at outputs cross point]
0電平電壓	V_OL	V_CC-1.81～V_CC-1.62V
1電平電壓	V_OH	V_CC-1.025～V_CC-0.88V
上升時間下降時間	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分輸出電壓	V_OD1, V_OD2	-
差分輸出誤差	⊿V_OD	-
補償電壓	V_OS	-
補償電壓誤差	⊿V_OS	-
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz～5MHz fo≧40MHz,fo offset:12kHz～20MHz]

yijin-3

SG3225EEN_3225

在使用EPSON晶振時應注意以下事項

石英晶體振蕩器和實時時鐘模塊：

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

1.噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

2.電源線路

電源的線路阻抗應盡可能低.EPSON晶振,差分晶振,SG7050EEN晶振

3.輸出負載

建議將石英晶振,5x7mm差分貼片晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

4.未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

5.熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

6.安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

7.通電

不建議從中間電位和/或極快速通電,否則會導致晶振無法產生振蕩和/或非正常工作.
