當前位置：首頁 » 歐美晶振 » PletronicsCrystal晶振 » Pletronics晶振,有源晶振,LV55D晶振,LV55F晶振,LV55G晶振,LV55J晶振,LV55K晶振

prevnext

Pletronics晶振,有源晶振,LV55D晶振,LV55F晶振,LV55G晶振,LV55J晶振,LV55K晶振

頻率：13M~220MHZ

尺寸：5.0x3.2mm

差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45°~+100°的溫度范圍

訂購熱線：0755-27876565

PLE-1

Pletronics晶振公司創建于1979年,主要研發生產晶振,石英晶振,有源晶體,石英晶體振蕩器等元件.至今已有超過30年之久的工程和制造經驗.所生產的產品使用范圍廣包括亞洲、歐洲和北美的制造業.Pletronics晶振公司擁有國際工程,物流和銷售支持.產品設計創新,價格競爭有優勢,訂貨交期時間短在業界具有較好的聲譽.

Pletronics晶振公司關注用戶需求,不斷研發新品,改善現有產品.能夠滿足不同客戶對于石英晶振, 貼片晶振,溫補晶體振蕩器等頻率控制元件的需求提供一個完整的解決方案.

Pletronics晶振公司運用ISO14001環境管理系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善.

yijin-1

Pletronics晶振,有源晶振,LV55D晶振,LV55F晶振,LV55G晶振,LV55J晶振,LV55K晶振，差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

Pletronics晶振型號	符號	LV55D晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	13M～220MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40～+85℃
運行溫度范圍	T_use	-10～+70℃ ,-40～+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45～55% [at outputs cross point]
0電平電壓	V_OL	-更多晶振參數請聯系我們http://www.bzmfr.cn
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247～0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125～1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

Pletronics晶振型號	符號	LV55F晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	13～220MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40～+85℃
運行溫度范圍	T_use	-10～+70℃ ,-40～+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45～55% [at outputs cross point]
0電平電壓	V_OL	-更多晶振參數請聯系我們http://www.bzmfr.cn
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247～0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125～1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

yijin-3

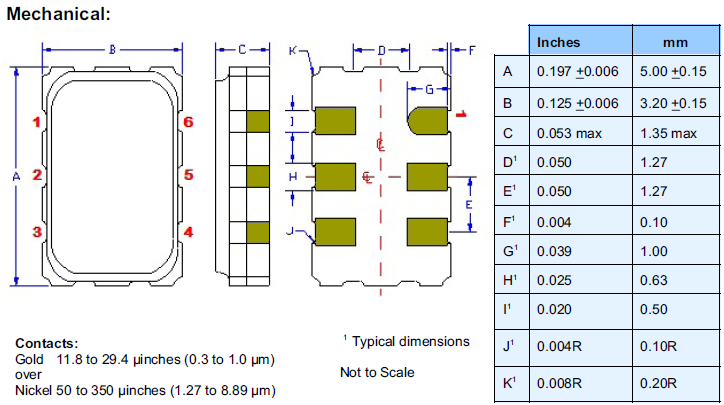

lv55d 2.5v 5.0-3.2 LVDS

yijin-4

在使用Pletronics晶振時應注意以下事項：

產品設計人員在設計振蕩回路的注意事項

1. 驅動能力
驅動能力說明石英晶體振蕩器所需電功率,其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示石英晶振的有效電阻,而且 Re=R1（1+Co/CL）2.

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

zdbc

3. 負載電容
如果振蕩電路中晶振的負載電容不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.Pletronics晶振,有源晶振,LV55D晶振,LV55F晶振,LV55G晶振,LV55J晶振,LV55K晶振

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm
