Pletronics晶振,差分晶振,LV91晶振,LV97晶振

頻率：10.9Mx670MZH

尺寸：9.7X14.0mm

差分晶振的精度值（PPM）可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.

訂購熱線：0755-27876565

PLE-1

1979年,在美國華盛頓州成立了Pletronics公司,主營石英晶振,貼片晶振, 有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器等.

1981年Pletronics晶振公司在韓國建立了一家獨資工廠

1997年通過BSI實現了ISO 9001:1994,符合歐盟環保要求.

2000年賣掉了韓國工廠.轉移到合同制造(鑄造廠)

2001年在華盛頓制造的PECL和LVDS振蕩器,使用FR4 PCB上的離散組件

2002年通過BSI實現了ISO 9001:2000,符合歐盟環保要求,開發出高頻基本晶體

2003年Pletronics晶振公司在韓國和中國合資經營

2004年在5x7陶瓷中引入了較低成本的高頻率PECL和LVDS振蕩器,具有低抖動,低電源電壓,低功耗等特點.

2005年第一個合成的PECL和LVDS振蕩器106.25MHz和212.5MHz,高頻率石英晶體振蕩器具有高穩定性能,低功耗低抖動等特點.適用于高端精密設備中,比如高速光纖網絡,北斗衛星等.

2006年介紹了我們的LVDS系列石英晶體振蕩器,貼片晶振,有源晶振.

2007年合成振蕩器的合資企業建立

2008年為新興技術發布了重要的新產品,如超精密有源晶振,低損耗晶體振蕩器等.

2009年發展過程和精密TCXO溫補晶振,溫補晶體振蕩器的初步試生產

2010年引入OeXo®系列OCXO恒溫晶體振蕩器替代技術

2011年開發了LC振蕩器技術,投入到各種高端智能設備,GPS衛星導航,無線電基站, 北斗衛星導航等領域應用.

2013年引入GypSync®TCXO模塊

2014年引進100fs超低抖動的PECL / LVDS / HCSL J系列晶體振蕩器, 北斗導航溫補晶振,北斗GPS模塊晶體振蕩器

2015年推出了OeM8增強TCVCXO壓控溫補晶振,石英晶體振蕩器,貼片晶振.

2016年引進了50fS超低抖動的PECL / LVDS K系列振蕩器,石英晶體振蕩器,貼片晶振, (TCXO)溫補晶體振蕩器, 壓控晶體振蕩器（VCXO）.

yijin-1

Pletronics晶振,差分晶振,LV91晶振,LV97晶振,差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

yijin-2

Pletronics晶振型號	符號	LV91晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	10.9~670MHz
電源電壓	VCC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存溫度范圍	T_stg	-40?+85℃
運行溫度范圍	T_use	-10?+70℃ ,-40?+85℃
消耗電流	ICC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45?55% [at outputs cross point]
0電平電壓	VOL	-更所晶振參數請聯系我們http://www.bzmfr.cn
1電平電壓	VOH	-
上升時間下降時間	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分輸出電壓	VOD1, VOD2	0.247?0.454V
差分輸出誤差	⊿VOD	50mV [⊿VOD=｜VOD1VOD2｜]
補償電壓	VOS	1.125?1.375V
補償電壓誤差	⊿VOS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	VIL	VCC×0.3 max.
OE端子1電平輸入電壓	VIH	VCC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

Pletronics晶振型號	符號	LV97晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	10.9~670MHz
電源電壓	VCC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存溫度范圍	T_stg	-40?+85℃
運行溫度范圍	T_use	-10?+70℃ ,-40?+85℃
消耗電流	ICC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45?55% [at outputs cross point]
0電平電壓	VOL	-更多晶振參數請聯系我們http://www.bzmfr.cn
1電平電壓	VOH	-
上升時間下降時間	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分輸出電壓	VOD1, VOD2	0.247?0.454V
差分輸出誤差	⊿VOD	50mV [⊿VOD=｜VOD1VOD2｜]
補償電壓	VOS	1.125?1.375V
補償電壓誤差	⊿VOS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	VIL	VCC×0.3 max.
OE端子1電平輸入電壓	VIH	VCC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

yijin-3

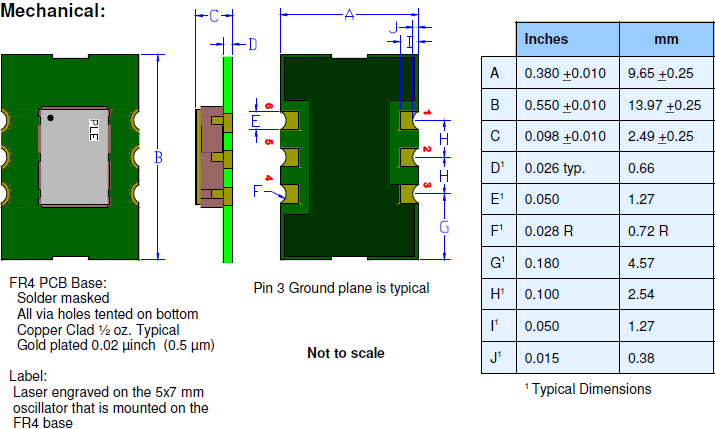

lv91lv97 14.0-9.7 LVDS

yijin-4

在使用Pletronics晶振時應注意以下事項：

晶體產品線路焊接安裝時注意事項

耐焊性：

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

（1）柱面式產品和DIP產品

晶振產品類型	晶振焊接條件
插件晶振型,是指石英晶振采用引腳直插模式的情況下比如：橢圓形引腳插件,圓柱晶振引腳插件	手工焊接+300°C或低于3秒鐘請勿加熱封裝材料超過+150°C
SMD型貼片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情況下,有些型號晶振高溫可達260°,有些只可達230°	+260°C或低于@最大值 10 s 請勿加熱封裝材料超過+150°C

(2)SMD產品回流焊接條件圖

用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷.請聯系我們以便獲取相關信息.Pletronics晶振,差分晶振,LV91晶振,LV97晶振

盡可能使溫度變化曲線保持平滑：
