ECS晶振發布了ECX-LVDS ECS presscon振蕩器系列的其他零件號。擴展包括100MHz、125MHz、156.250MHz和200MHz等新的特定頻率，采用5.0mmx3.2mm和7.0mmx5.0mm封裝尺寸。這些器件的工作溫度范圍為-40°C ~ 85°C的標準工業溫度，由標準2.5V和3.3V電源電壓組合而成。
ECS的可配置LVDS差分石英晶體振蕩器可在擴展的頻率范圍。ECS的ECSpresCON系列產品能夠滿足當今95%以上的石英振蕩器需求。這是因為它的可配置性，并且它可以現貨供應，以滿足您的確切設計規格。ECX-L是一款低抖動、低電流、頻率可配置的表面貼裝晶體控制振蕩器，提供2.5V和3.3V兩種電源電壓。ECX-L的封裝尺寸范圍小至2.5mmx2.0mm，大至7.0mmx5.0mm，頻率范圍為10MHz至1,500MHz。
LVDS振蕩器ECX-L33CN-125.000-TR提供頻率可配置性及多種包裝尺寸
|
|
ECX-L33CN-100.000-TR | 100 MHz | ±25ppm |
|
|
ECX-L33CN-125.000-TR | 125 MHz | ±25ppm |
|
|
ECX-L33CN-156.250-TR | 156.25 MHz | ±25ppm |
|
|
ECX-L33CN-200.000-TR | 200 MHz | ±25ppm |
|
|
ECX-L37CN-100.000-TR | 100 MHz | ±25ppm |
|
|
ECX-L37CN-106.250 | 106.25 MHz | ±25ppm |
|
|
ECX-L37CN-125.000-TR | 125 MHz | ±25ppm |
|
|
ECX-L37CN-148.500 | 148.5 MHz | ±25ppm |
| 原廠代碼 | 品牌 | ECS晶振 | 頻率 | 工作溫度 |
| ECX-L37BN-212.500 | ECS Crystal | ECSpressCON™ ECX-L | 212.5MHz | -40°C ~ 85°C |
| ECX-L37BN-125.000 | ECS Crystal | ECSpressCON™ ECX-L | 125MHz | -40°C ~ 85°C |
| ECX-L37BN-100.000 | ECS Crystal | ECSpressCON™ ECX-L | 100MHz | -40°C ~ 85°C |
| ECX-L37BN-75.000 | ECS Crystal | ECSpressCON™ ECX-L | 75MHz | -40°C ~ 85°C |
| ECX-L37BN-200.000 | ECS Crystal | ECSpressCON™ ECX-L | 200MHz | -40°C ~ 85°C |
| ECX-L37CM-155.520 | ECS Crystal | ECSpressCON™ ECX-L | 155.52MHz | -20°C ~ 70°C |
| ECX-L25BN-10.000 | ECS Crystal | ECSpressCON™ ECX-L | 10MHz | -40°C ~ 85°C |
| ECX-L25BN-100.000 | ECS Crystal | ECSpressCON™ ECX-L | 100MHz | -40°C ~ 85°C |
| ECX-L25BN-106.250 | ECS Crystal | ECSpressCON™ ECX-L | 106.25MHz | -40°C ~ 85°C |
| ECX-L25BN-11.0592 | ECS Crystal | ECSpressCON™ ECX-L | 11.0592MHz | -40°C ~ 85°C |
| ECX-L25BN-12.000 | ECS Crystal | ECSpressCON™ ECX-L | 12MHz | -40°C ~ 85°C |
| ECX-L25BN-12.288 | ECS Crystal | ECSpressCON™ ECX-L | 12.288MHz | -40°C ~ 85°C |
| ECX-L25BN-12.500 | ECS Crystal | ECSpressCON™ ECX-L | 12.5MHz | -40°C ~ 85°C |
| ECX-L25BN-12.800 | ECS Crystal | ECSpressCON™ ECX-L | 12.8MHz | -40°C ~ 85°C |
| ECX-L25BN-120.000 | ECS Crystal | ECSpressCON™ ECX-L | 120MHz | -40°C ~ 85°C |
| ECX-L25BN-125.000 | ECS Crystal | ECSpressCON™ ECX-L | 125MHz | -40°C ~ 85°C |
| ECX-L25BN-133.333 | ECS Crystal | ECSpressCON™ ECX-L | 133.333MHz | -40°C ~ 85°C |
| ECX-L25BN-14.7456 | ECS Crystal | ECSpressCON™ ECX-L | 14.7456MHz | -40°C ~ 85°C |
| ECX-L25BN-148.3516 | ECS Crystal | ECSpressCON™ ECX-L | 148.3516MHz | -40°C ~ 85°C |
| ECX-L25BN-148.500 | ECS Crystal | ECSpressCON™ ECX-L | 148.5MHz | -40°C ~ 85°C |
| ECX-L25BN-150.000 | ECS Crystal | ECSpressCON™ ECX-L | 150MHz | -40°C ~ 85°C |
| ECX-L25BN-155.520 | ECS Crystal | ECSpressCON™ ECX-L | 155.52MHz | -40°C ~ 85°C |
| ECX-L25BN-156.250 | ECS Crystal | ECSpressCON™ ECX-L | 156.25MHz | -40°C ~ 85°C |
| ECX-L25BN-16.000 | ECS Crystal | ECSpressCON™ ECX-L | 16MHz | -40°C ~ 85°C |
| ECX-L25BN-16.384 | ECS Crystal | ECSpressCON™ ECX-L | 16.384MHz | -40°C ~ 85°C |
| ECX-L25BN-18.432 | ECS Crystal | ECSpressCON™ ECX-L | 18.432MHz | -40°C ~ 85°C |
| ECX-L25BN-20.000 | ECS Crystal | ECSpressCON™ ECX-L | 20MHz | -40°C ~ 85°C |
| ECX-L25BN-200.000 | ECS Crystal | ECSpressCON™ ECX-L | 200MHz | -40°C ~ 85°C |
| ECX-L25BN-212.500 | ECS Crystal | ECSpressCON™ ECX-L | 212.5MHz | -40°C ~ 85°C |
| ECX-L25BN-24.000 | ECS Crystal | ECSpressCON™ ECX-L | 24MHz | -40°C ~ 85°C |
| ECX-L25BN-24.576 | ECS Crystal | ECSpressCON™ ECX-L | 24.576MHz | -40°C ~ 85°C |
| ECX-L25BN-25.000 | ECS Crystal | ECSpressCON™ ECX-L | 25MHz | -40°C ~ 85°C |
| ECX-L25BN-250.000 | ECS Crystal | ECSpressCON™ ECX-L | 250MHz | -40°C ~ 85°C |
| ECX-L25BN-27.000 | ECS Crystal | ECSpressCON™ ECX-L | 27MHz | -40°C ~ 85°C |
| ECX-L25BN-30.000 | ECS Crystal | ECSpressCON™ ECX-L | 30MHz | -40°C ~ 85°C |
| ECX-L25BN-32.000 | ECS Crystal | ECSpressCON™ ECX-L | 32MHz | -40°C ~ 85°C |
| ECX-L25BN-32.768 | ECS Crystal | ECSpressCON™ ECX-L | 32.768MHz | -40°C ~ 85°C |
| ECX-L25BN-33.000 | ECS Crystal | ECSpressCON™ ECX-L | 33MHz | -40°C ~ 85°C |
| ECX-L25BN-33.333 | ECS Crystal | ECSpressCON™ ECX-L | 33.333MHz | -40°C ~ 85°C |
| ECX-L25BN-40.000 | ECS Crystal | ECSpressCON™ ECX-L | 40MHz | -40°C ~ 85°C |
| ECX-L25BN-48.000 | ECS Crystal | ECSpressCON™ ECX-L | 48MHz | -40°C ~ 85°C |
| ECX-L25BN-50.000 | ECS Crystal | ECSpressCON™ ECX-L | 50MHz | -40°C ~ 85°C |
| ECX-L25BN-60.000 | ECS Crystal | ECSpressCON™ ECX-L | 60MHz | -40°C ~ 85°C |
| ECX-L25BN-62.500 | ECS Crystal | ECSpressCON™ ECX-L | 62.5MHz | -40°C ~ 85°C |
| ECX-L25BN-66.666 | ECS Crystal | ECSpressCON™ ECX-L | 66.666MHz | -40°C ~ 85°C |
| ECX-L25BN-74.250 | ECS Crystal | ECSpressCON™ ECX-L | 74.25MHz | -40°C ~ 85°C |
| ECX-L25BN-75.000 | ECS Crystal | ECSpressCON™ ECX-L | 75MHz | -40°C ~ 85°C |
| ECX-L25BN-77.760 | ECS Crystal | ECSpressCON™ ECX-L | 77.76MHz | -40°C ~ 85°C |
| ECX-L25BN-80.000 | ECS Crystal | ECSpressCON™ ECX-L | 80MHz | -40°C ~ 85°C |
| ECX-L25CM-10.000 | 石英晶振 | ECSpressCON™ ECX-L | 10MHz | -20°C ~ 70°C |
| ECX-L25CM-100.000 | ECS Crystal | ECSpressCON™ ECX-L | 100MHz | -20°C ~ 70°C |
| ECX-L25CM-106.250 | ECS Crystal | ECSpressCON™ ECX-L | 106.25MHz | -20°C ~ 70°C |
| ECX-L25CM-11.0592 | ECS Crystal | ECSpressCON™ ECX-L | 11.0592MHz | -20°C ~ 70°C |
| ECX-L25CM-12.000 | ECS Crystal | ECSpressCON™ ECX-L | 12MHz | -20°C ~ 70°C |
| ECX-L25CM-12.288 | ECS Crystal | ECSpressCON™ ECX-L | 12.288MHz | -20°C ~ 70°C |
| ECX-L25CM-12.500 | ECS Crystal | ECSpressCON™ ECX-L | 12.5MHz | -20°C ~ 70°C |
| ECX-L25CM-12.800 | ECS Crystal | ECSpressCON™ ECX-L | 12.8MHz | -20°C ~ 70°C |
| ECX-L25CM-120.000 | ECS Crystal | ECSpressCON™ ECX-L | 120MHz | -20°C ~ 70°C |
| ECX-L25CM-125.000 | ECS Crystal | ECSpressCON™ ECX-L | 125MHz | -20°C ~ 70°C |
| ECX-L25CM-133.333 | ECS Crystal | ECSpressCON™ ECX-L | 133.333MHz | -20°C ~ 70°C |
| ECX-L25CM-14.7456 | ECS Crystal | ECSpressCON™ ECX-L | 14.7456MHz | -20°C ~ 70°C |
| ECX-L25CM-148.3516 | ECS Crystal | ECSpressCON™ ECX-L | 148.3516MHz | -20°C ~ 70°C |
| ECX-L25CM-148.500 | ECS Crystal | ECSpressCON™ ECX-L | 148.5MHz | -20°C ~ 70°C |
| ECX-L25CM-150.000 | ECS Crystal | ECSpressCON™ ECX-L | 150MHz | -20°C ~ 70°C |
| ECX-L25CM-155.520 | ECS Crystal | ECSpressCON™ ECX-L | 155.52MHz | -20°C ~ 70°C |
| ECX-L25CM-156.250 | ECS Crystal | ECSpressCON™ ECX-L | 156.25MHz | -20°C ~ 70°C |
| ECX-L25CM-16.000 | ECS Crystal | ECSpressCON™ ECX-L | 16MHz | -20°C ~ 70°C |

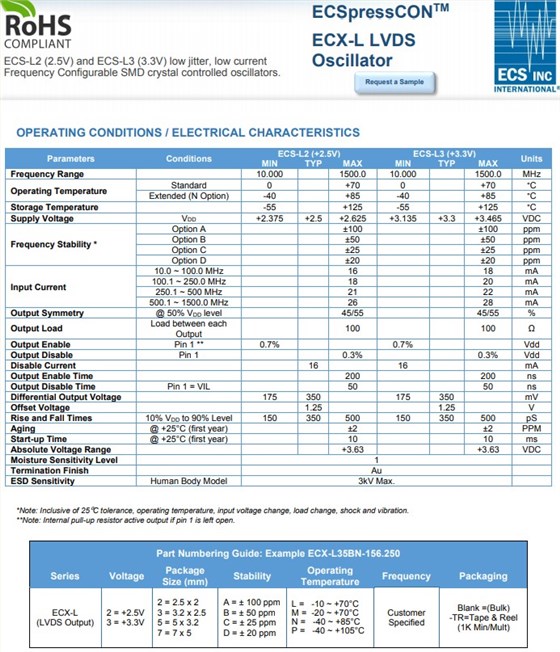

提供多種包裝尺寸：
2.5x2.0mm、3.2x2.5mm、5.0x3.2mm、7.0x5.0mm貼片晶振
可用電源電壓選項：2.5V (ECS-L2)，3.3V (ECS-L3)
低抖動1pS
低電流16毫安~ 28毫安，取決于頻率
廣泛的可配置頻率范圍
標準工作溫度：-40℃至+85℃
可提供更高的工作溫度
頻率穩定性選項：20ppm、25ppm、50ppm、100ppm
LVDS互補輸出
應用：建立工作關系網，通信，物聯網，數據存儲，移動設備，無線設備，測試
LVDS振蕩器ECX-L33CN-125.000-TR提供頻率可配置性及多種包裝尺寸，LVDS差分晶振是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求,高技術石英晶體振蕩器,具有相位低,損耗低的特點,差分晶振使用于產品中能夠很容易地識別小信號,能夠從容精確地處理雙級信號,對外部電磁干擾(EMI)是高度免疫的,差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性。
