什么是石英晶體匹配?
在大多數情況下，客戶使用的 IC 連接了 timing devices 以實現正常性能。 有各種各樣的 timing devices，但在使用石英晶體時，需要確保正確的電路設計和匹配。
石英晶體匹配
如果客戶使用的 IC 和外圍電路（負載電容 C1 和 C2、反饋電阻 Rf、阻尼電阻 Rd 設置、走線布線電容）的設計不合適，可能會發生誤動作。
什么是石英晶體？
石英晶體是一種“無源晶振 ”，不能獨立工作。 因此，利用壓電現象來控制各種電子設備，當電壓施加到晶體上時，壓電現象會產生應變和振動。 為了通過將壓電現象產生的機械振動轉換為電信號來獲得頻率，需要一個振蕩器電路通過振蕩換能器來連續產生頻率。
根據外圍電路的設置，可能會出現什么樣的問題和現象？
一、外圍電路的影響

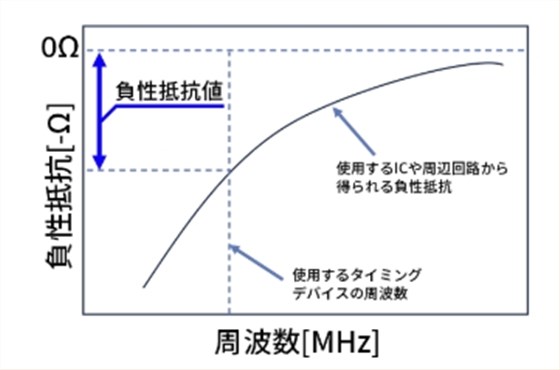

電路的負電阻與振蕩器諧振電阻之間的關系
如果電路的負電阻不滿足以下條件，可能會導致誤振蕩或異常振蕩。
振蕩啟動條件：RL※ <| -R |
振蕩穩態：RL※= | -R | ※RL：石英晶體諧振器在負載下的諧振電阻
電子電路是電流隨著電壓的增加而減小的電路，這與正常情況相反。 這樣的電路稱為具有“負電阻”的電路。 在OSC晶振振蕩電路中，如果存在抵消晶體電阻的負電阻 （-R），則會出現晶體繼續振蕩的狀態。 因此，晶體振蕩現象仍然存在。 換句話說，負電阻抵消了晶體的電阻，使晶體能夠繼續穩定地振動。

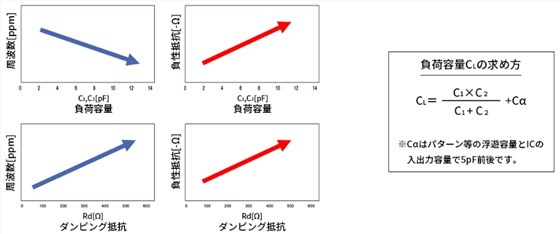

二、外圍電路常數的影響
一般來說，電路的負載電容和阻尼電阻的影響如下。 如果設置不合適，您使用的 IC 可能無法實現最佳性能，或者可能會因頻率偏移等而變得異常，或者可能會引起問題。
根據電路的設計狀態，頻率和負電阻可能會發生變化，系統可能無法正常運行。
