當前位置：首頁 » NDK晶振 » NDK晶振,有源晶振,7311S-DF晶振,7311S-GF晶振,差分晶體振蕩器

prevnext

NDK晶振,有源晶振,7311S-DF晶振,7311S-GF晶振,差分晶體振蕩器

頻率：62.5M~220MHZ

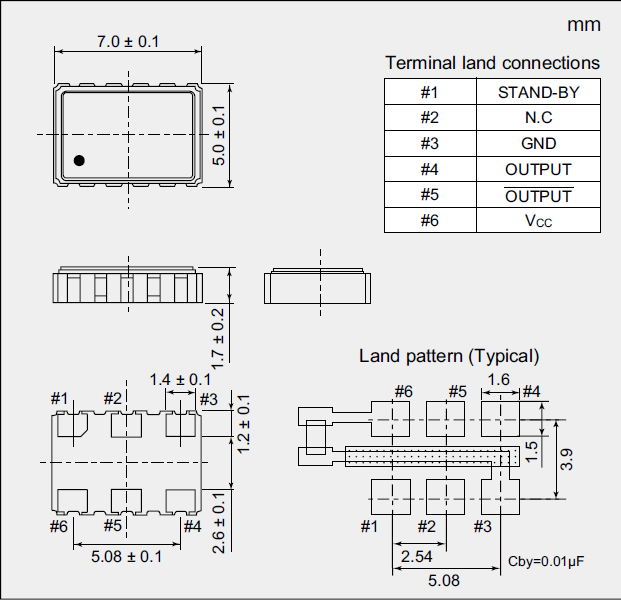

尺寸：5.0x7.0mm

差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.

訂購熱線：0755-27876565

NDK晶振日本電波工業株式會社作為壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器、晶體元器件的專業生產廠家,以“通過對客戶的服務,為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立.

現在我們作為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力.

日本電波工業株式會社NDK晶振經營范圍：石英晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

NDK晶振日本電波工業株式會社已經建立和正在推動一項中期計劃的具體減排目標,以減少二氧化碳的排放是全球變暖的原因.它也有助于減少（抑制）CO2排放量,通過使用最先進的技術,實現最小化,以及減少石英晶體諧振器,石英晶體的重量和功耗,以支持社會的需要.

日本電波工業株式會社NDK晶振的新概念的溫補晶振,石英晶體振蕩器器件.通過產品生命周期提高整體節能貢獻和環境績效的舉措.制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱.

yijin-1

NDK晶振,有源晶振,7311S-DF晶振,7311S-GF晶振,差分晶體振蕩器,差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

yijin-2

NDK晶振型號	符號	7311S-DF晶振,7311S-GF晶振
輸出規格	-	LV-PECL
輸出頻率范圍	fo	62.5~220MHz
電源電壓	VCC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10-6 max., ±100×10-6 max.
保存溫度范圍	T_stg	-55~+125℃
運行溫度范圍	T_use	-10~+70℃,-40~+85℃
消耗電流	ICC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ωto VCC-2V
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	VOL	VCC-1.81~VCC-1.62V
1電平電壓	VOH	VCC-1.025~VCC-0.88V
上升時間下降時間	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分輸出電壓	VOD1, VOD2	-
差分輸出誤差	⊿VOD	-
補償電壓	VOS	-
補償電壓誤差	⊿VOS	-
交叉點電壓	Vcr	-更多詳細參數請聯系我們http://www.bzmfr.cn/
OE端子0電平輸入電壓	VIL	VCC×0.3 max.
OE端子1電平輸入電壓	VIH	VCC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

yijin-3

7311S-DF_7_5 SPXO

NDK 5x7mm差分晶振型號

NDK晶振型號	尺寸大小 (mm)			額定頻率范圍 (MHz)		輸出規格	電源電壓 (V)	工作溫度范圍 (°C)		頻率允許偏差
NDK晶振型號	L	W	H	Min.	Max.	輸出規格	[VCC]	Min.	Max.	[×10-6]
7311S晶振	7.0	5.0	1.7	62.5	220	LVDS	+2.5	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25
7311S差分晶振	7.0	5.0	1.7	62.5	220	LVDS	+3.3	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25
7311S貼片晶振	7.0	5.0	1.7	62.5	220	LVPECL	+2.5	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25
7311S石英晶體振蕩器	7.0	5.0	1.7	62.5	220	LVPECL	+3.3	-40	+85	±50
								-40	+85	±100
								0	+85	±50
								0	+85	±100
								0	+70	±25

在使用NDK晶振時應注意以下事項：

表面貼裝晶體振蕩器的安裝

（1）振蕩器振動后溫度快速變化

安裝在板上當安裝板的材料時，用于表面安裝陶瓷晶體振蕩器封裝，有膨脹系數不同于膨脹系數陶瓷，焊接的圓角部分可能會裂開環境重復和極端溫度變化會在很長一段時間內發生。在這種情況下，建議事先檢查情況。

（2）自動安裝引起的沖擊

當晶體振蕩器被吸附或吸附時自動安裝或超過規定的沖擊安裝在電路板上時給出的值，這會導致其特性發生變化或惡化。

（3）板彎曲應力

如果在焊接晶體單元后PC板彎曲對于PC板，機械應力可能會導致焊接部分剝落或晶體單元封裝裂紋。

3.清潔

對于可清洗石英晶振,貼片晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.NDK晶振,有源晶振,7311S-DF晶振,7311S-GF晶振,差分晶體振蕩器

4.儲存

晶體振蕩器的環境溫度和濕度儲存應根據常溫和正常情況而定濕度（+5至45°C和10至75％）。溫度和濕度以上顯示的是確保環境的環境標準晶體振蕩器的特性在進入時不會惡化使用或在長時間不使用電源后使用施加電源電壓。但是，電氣和機械特性，如振蕩頻率老化特性和焊接性能，可能會隨時間而變化。因此它是建議不要將晶體振蕩器存放起來長期（三個月或更長時間），雖然取決于關于他們的規格和配置，存儲期限將不同。

此外，請勿將差分石英晶體振蕩器存放在環境中高溫高濕（相對濕度：75％或更多）以及產生腐蝕性氣體的地方。如果你需要在暴露于海洋的環境中使用NDK貼片晶振,石英晶體振蕩器微風或濕度高的地方和露水凝結容易發生，考慮使用密封的。

5.回流焊接

圖2顯示了IR回流中的標準溫度曲線焊接。

高精度振蕩器（OCXO）和高精度振蕩器的峰值溫度以下類型的VCXO為+ 245°C。有關更詳細的回流曲線的查詢，請聯系我們。

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm
