NDK晶振,壓控晶振,NV3225SA晶振,VCXO晶體振蕩器

頻率：1.25M~80MHZ

尺寸：3.2x2.5mm

壓控晶振(VCXO晶振)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛

訂購熱線：0755-27876565

NDK-1

日本電波工業株式會社NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售

經營理念：

要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.

日本電波工業株式會社NDK晶振搶先取得社會需求,為客戶提供高質量的服務與晶振,石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振.

追求使用更方便、更穩定的發振源,創造更高的附加價值.

NDK晶振日本電波工業株式會社不畏失敗,向困難挑戰,努力培養出能自我開發的人才.

通過工作發揚人格.

尊重個人,努力提高員工的生活水平.

以與關系公司、供貨商及包括地區社會在內的共同繁榮來回報投資者.

致力于保護地球環境,擔負起責任.

yijin-1

NDK晶振,壓控晶振,NV3225SA晶振,VCXO晶體振蕩器,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

yijin-2

NDK晶振型號		NV3225SA晶振
輸出頻率范圍		1.25~80MHz
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多詳細參數請聯系我們http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±1.0×10-6,±2.5×10-6 max./-40~+85℃ ±1.0×10-6,±2.5×10-6 max./-55~+125℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V ±3.0×10-6,±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V
	頻率控制極性	正極性

yijin-3

NDK小型VCXO晶振型號

型名	尺寸大小 (mm)			額定頻率范圍 (MHz)		輸出規格	頻率允許偏差	電壓(V)	工作溫度范圍(℃)		消耗電流(mA)
型名	L	W	H	Min.	Max.	輸出規格	[×10-6]	[VCC]	Min.	Max.	Max.
NV2520SA晶振	2.5	2.0	0.9	1.25	80	CMOS	±50	+3.3	-40	+85	11
NV3225SA晶振	3.2	2.5	0.9	1.25	80	CMOS	±50	+3.3	-40	+85	11

yijin-4 在使用NDK晶振時應注意

晶體振蕩器的處理與其略有不同其他電子元件.請閱讀以下注意事項小心地正確使用晶體振蕩器確保設備的最佳性能.

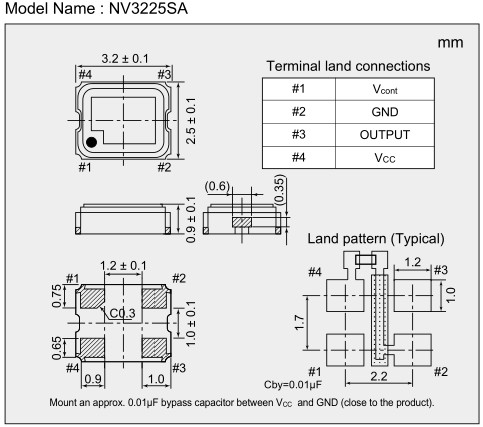

1.電源旁路電容

使用本產品時,請放置一個約0.01的旁路電容μF,介于電源和GND之間（盡可能靠近產品終端盡可能）.

2.安裝表面貼裝晶體時鐘振蕩器

（1）安裝電路板后溫度快速變化

當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料,焊接的圓角部分可能會破裂,如果受到影響長時間反復發生極端溫度變化.你在這樣的條件下,建議情況是這樣的事先檢查過.

（2）通過自動安裝進行沖擊

當晶體時鐘振蕩器被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板,振蕩器的特性會改變或惡化.

（3）板彎曲應力

將晶體時鐘振蕩器焊接到印刷后板,彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂.NDK晶振,壓控晶振,NV3225SA晶振,VCXO晶體振蕩器

3.抗跌落沖擊力

本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）.但是,如果錯誤地將產品從桌子等處丟棄,為確保最佳性能,建議您使用再次測量產品的性能或您要求我們再次測量它.

4.靜電

本目錄中的產品使用CMOS IC作為其高頻有源晶振產品元素.因此,在一個環境中處理產品對抗靜電的措施拍攝.

5.耐高溫

關于耐高溫性,使用產品時在溫度為+ 125°C的極端環境中超過24小時,產品的所有特點無法保證.要特別注意存放產品在正確的溫度范圍內.

6. EMI

當您考慮EMI時,低電源電壓建議使用（例如2.5V,1.8V,1.5V或0.9V）.此外,請事先咨詢我們有關的組合針對上述EMI的兩種對策.

7.超聲波清洗

當進行本目錄中產品的超聲波清潔時根據其安裝狀態和清潔條件等,該產品的石英晶體振蕩器可能會發生共振斷裂.在超聲波清潔之前,請務必檢查條件.

yijin-5
