當前位置：首頁 » 臺產晶振 » 鴻星晶振 » HOSONIC晶振,壓控晶振,D3SV晶振,3225壓控晶體振蕩器

prevnext

HOSONIC晶振,壓控晶振,D3SV晶振,3225壓控晶體振蕩器

頻率：1.75M~54MHZ

尺寸：3.2x2.5mm

壓控晶振(VCXO)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,SMD壓控振蕩器應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

訂購熱線：0755-27876565

HX-2

鴻星晶振的產品作為一個健康的心為客戶工作,因此我們投資建立一個有能力的團隊和基礎設施,為我們所做的每一個產品.公司建立平臺有機的學習鼓勵跨職能團隊的工作保持更好的環境和溫補晶振,石英晶體振蕩器技術改進.

鴻星晶振科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.鴻星晶振公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.

1.為環境保護和降低成本開發綠色技術.

2.為協調發展,共同參與社會的環境、健康與安全的改善活動.

3.在產品的整個生命周期內確定、評價和改進重要的環境、健康和安全因素.

4.建立和維護以國際協定和國家環境、健康與安全法律法規為基礎的企業內部標準.

5.為防止事故的發生和制造清潔的生產環境,開發生產過程的安全技術,明確緊急狀態反應的職責.

yijin-1

HOSONIC晶振,壓控晶振,D3SV晶振,3225壓控晶體振蕩器,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

壓控晶體振蕩器原理：

壓控晶體振蕩器是通過調節（控制腳）電壓,使振蕩器輸出頻率變化的石英晶體振蕩器,主要是通過變容二極管（Vd）的電容的變化,使晶體諧振器的振蕩頻率發生變化.

牽引范圍（VCXO）：是針對VCXO壓控晶振的參數.

帶有壓控功能的晶振為（VCXO）,即通過調節控制電壓改變輸出頻率.牽引范圍為變化頻率(增大或減少)與中心頻率的比值.此值一般用ppm表示.通常牽引范圍大約為100 - 200ppm,取決于VCXO壓控晶振的結構和所選擇的晶體.

yijin-2

鴻星晶振型號		D3SV晶振
輸出頻率范圍		1.75M~54MHZ
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+1.68?+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多詳細參數歡迎咨詢億金電子http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6?±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6?±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

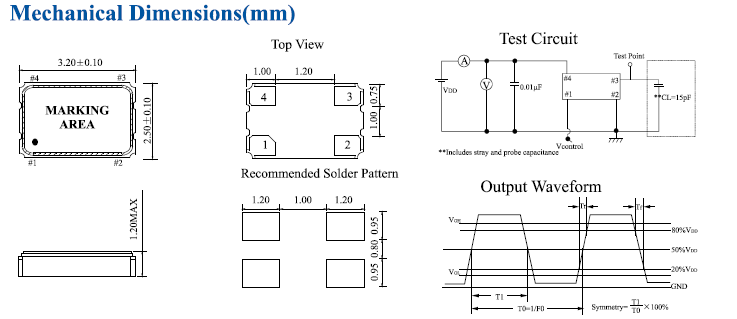

D3SV 3225 VCXO

yijin-4

在使用鴻星晶振時應注意以下事項:

安裝SMD有源晶體振蕩器

請確保不要超過相應的回流條件元件規格,如峰值溫度,最大持續時間,數量等暴露,溫度變化率與時間的關系等.HOSONIC晶振,壓控晶振,D3SV晶振,3225壓控晶體振蕩器

手工焊接可在最高350℃的溫度下進行.持續3秒最大.不允許焊接在金屬封裝表面或焊接的封裝邊緣上.請避免電路板的極端變形.變形可能導致分離PCB接觸墊,SMD晶振,有源晶體振蕩器端子的分離或焊接接頭的裂縫.

特別是在已經將組件與組件分開時要求完全注意安裝.應避免板的任何變形或彎曲.如果使用自動安裝系統,請選擇輕微沖擊的設備產生,并在使用前檢查電擊的強度.

yijin-5
