Wenzel晶振淺談Oscillator的輸出電平,回波損耗以及負載要求
Wenzel晶振淺談Oscillator的輸出電平,回波損耗以及負載要求
它是美國的一家石英晶振制造商,它就是Wenzel晶振科技,全名稱作WenzelAssociates,Inc;該公司在歐美晶振市場乃至全球范圍都是比較有名氣的,其生產實力也是可躋身行業頂端的.當然,該企業除石英晶振業務外還涉及到其他業務領域,這也無可厚非,像愛普生晶振,精工這樣的晶振龍頭企業不也同時兼并其他業務嗎?不過文澤爾晶振的業務重心依舊還是在晶振產品上,今天就來看看文澤爾晶振對于Oscillator的輸出電平,回波損耗以及負載要求的見解.
振蕩器的輸出電平通常指定為特定負載的RMS電壓或功率電平,通常以dBm(相對于1mW的dB)表示.輸出電平通常低于20dBm(100mW),但可以提供幾瓦的輸出電平.邏輯級輸出也很常見,通常通過調用與特定邏輯系列的兼容性來指定.
當以一定的阻抗(通常為50歐姆)加載時,保證許多振蕩器提供特定的電平.但是,該規范并不一定保證振蕩器的輸出將具有任何特定的源阻抗.當振蕩器驅動無源功率分配器時,輸出阻抗可能很重要,因為分配器的隔離度通常取決于特定的源阻抗.當由無功或失配源驅動時,混頻器,乘法器和類似的非線性設備的行為可能無法預測.例如,高階步進恢復二極管乘法器可能會在由觸發點確定的相位上反射少量能量.如果反射的能量從石英晶振振蕩器反彈回來,來自振蕩器的組合信號可以在稍有不同的點觸發二極管,從而產生另一個偏移更大的反射.結果可能是“摩托艇”,鋸齒不穩定性,從而導致所需信號周圍的邊帶.與電纜具有相同阻抗的振蕩器將吸收麻煩的反射.
低頻振蕩器的行為可能更像電壓源,而不是匹配源.例如,標準的低頻SmallFry和Timekeeper振蕩器具有接近零歐姆的輸出阻抗,可提供1伏RMS.低阻抗意味著可以簡單地通過使用50歐姆電阻將負載連接到振蕩器來實現兩個負載之間的合理良好隔離.由于內部電阻沒有功耗,因此低Z輸出的效率也更高.

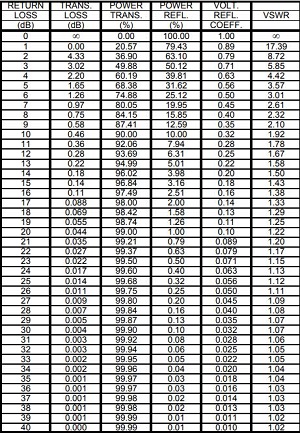

應指定VHF和更高頻率的振蕩器具有相當好的回波損耗(10dB或更高).10dB的回波損耗意味著反射信號將比入射信號低10dB.常見規格為14dB,即VSWR為1.5.見損失表

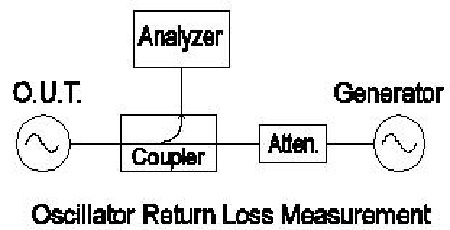

回波損耗很容易測量,因此是指定輸出阻抗的一種常用方法.接近有源晶振頻率的信號通過定向耦合器或隔離器施加到振蕩器.如果振蕩器表現出所需的輸出阻抗,那么幾乎沒有信號將通過耦合器返回(高回波損耗).測試信號和反射信號之間的dB差是回波損耗(校正耦合器損耗之后).
在本文中,詳細講解了有源貼片晶振的輸出頻率(輸出電平),回波損耗以及負載要求進行了詳細講解;當然,有源晶振的固有不僅僅于此,還包括工作電壓,精度等等;并且這些參數是決定其應用領域的重要因素.
