HCMOS 端接

通常，接收器的 HCMOS 兼容輸入顯示高輸入電阻與小引腳輸入電容并聯。接收器側不接受終端電阻，因為 HCMOS 接收器輸入需要軌到軌擺幅才能正確檢測“H”和“L”電平。在傳輸線的接收器端添加一個 termination resistor 會減小 clock 信號擺幅，并且接收器的 input 信號可能不再滿足所需的閾值電平。然而，接收器側傳輸線的準開路端將導致信號反射，這些反射會傳回發射器，即振蕩器的緩沖器輸出級。這就是為什么建議在發射器側（即振蕩器的輸出）進行阻抗匹配，以避免已經在接收器側反射的脈沖進一步反射。通過這種端接方法，波形不會退化，并且將滿足 HCMOS 接收器所需的標準波形。CMOS (HCMOS和LVCMOS)是適合低頻時鐘晶振 (通常低于250MHz)的方波數字輸出，可實現在時鐘輸出和芯片輸入之間直接連接。在大多數情況下，可以使用低值串聯電阻器來有效減少信號反饋并保持可靠的信號完整性。

時鐘脈沖及其頻譜內容

首先，重要的是要了解阻抗匹配的需求不取決于 clock frequency 本身，而是取決于沿 PCB 走線移動的信號邊沿的上升和下降時間。事實上，非常快的 rising 和 falling edges 將導致 oscillators clock frequency 倍數的高頻 spectral content 。這種高頻頻譜內容是由高次諧波引起的，這些諧波包含在 clock output 信號的幾乎矩形波形中。

如果信號走線的長度接近 clock 信號的光譜內容內最高頻率的波長 λ，就會發生所謂的脈沖反射。由于高頻頻譜內容取決于 clock 信號的上升和下降時間，因此可以根據振蕩器 clock output的指定上升和下降時間來估計 PCB 走線的臨界長度。CMOS (HCMOS和LVCMOS)通常為普通有源晶振輸出邏輯，包括壓控晶振（VCXO)及壓控溫補晶振 (VC-TCXO)等。

臨界波長 λ

根據經驗，我們可以說 signal trace 的臨界長度應該比占 clock 信號上升沿或下降沿持續時間的諧波分量的波長 λ 短 6 倍。要計算波長 λ，我們必須考慮信號邊沿在傳輸線上的傳播速度。

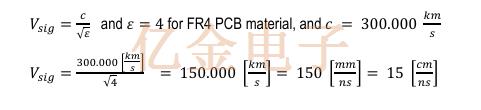

沿傳輸線的傳播速度由 PCB 基材決定。對于 εε=4 的 FR4 PCB 材料，傳播速度 VSig 可以估算如下：

對 PCB 設計的影響

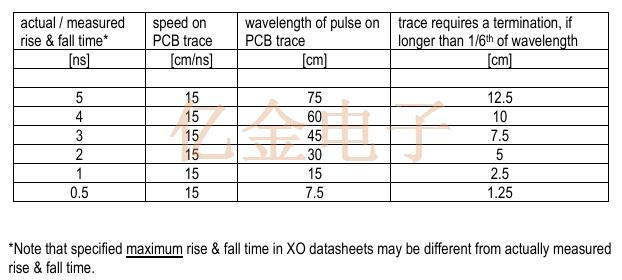

假設信號軌跡的長度短于在該軌跡上傳播的快速脈沖波長的1/6，那么如果上升和下降時間在電壓擺動的10%~90%給出，我們可以估計軌跡的關鍵長度與時鐘信號的上升和下降時間的關系。如果上升和下降時間規定為電壓擺幅的 20% 和 80%，則基于 1/4 波長的計算是可以接受的。

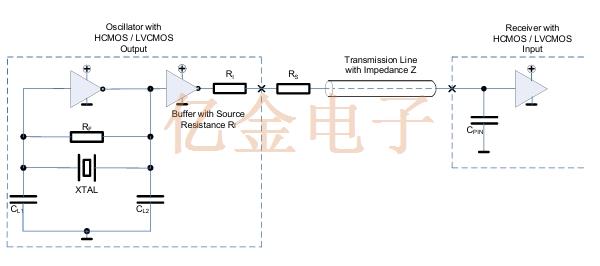

源阻抗終端

由于不允許在接收器端接，因此建議在石英晶體振蕩器輸出和傳輸線之間進行阻抗匹配，以避免反射在 PCB 走線的兩個方向上傳播。假設振蕩器的輸出具有源阻抗 RI，并且傳輸線具有高于 RI 的特性阻抗 Z，則應增加一個串聯電阻 RS。為了實現最佳阻抗匹配，RI 和 RS 之和應等于特性阻抗 Z。RS 的最佳值可以通過實驗確定，尤其是在 PCB 走線的阻抗 Z 未知的情況下。
