SiTime用于EV充電的MEMS定時
V3鏈接
V3Link 是一種用于工業應用的 SerDes 接口。此鏈路需要一個具有良好抖動的可靠 clock。SiTime晶振提供堅固耐用的低抖動時鐘，占用空間小，滿足 V3Link 要求，具有顯著的裕量，以支持在惡劣環境中長距離可靠傳輸高清數據。SiTime MEMS 定時優勢
一、功耗更低，尺寸更小
外形小巧
低功耗
二、準確而堅固
在溫度范圍內具有出色的穩定性
抗振動
三、經久耐用
無 quartz 可靠性問題
更高的質量
V3Link 需要一個單端 LVCMOS 時鐘，由 SiT8208 等有源晶體振蕩器提供。時鐘頻率取決于各種因素，例如圖像分辨率、幀速率或 V3Link 時鐘模式。必須很好地控制 clock jitter。時鐘上的過度抖動會“關閉眼圖”，導致鏈路上的誤碼率 （BER） 增加。
異步 V3Link 時鐘
Asynchronous 模式代表了驅動 serial data interfaces 的傳統方式： clock + data 都在 serializer 的 input 處提供。傳輸后， clock 和 data 都在 deserializer 上恢復。因?yàn)槎鄠€(gè)獨立的 link 每個都使用自己的獨立 clock 運行，所以這種模式稱為 asynchronous。

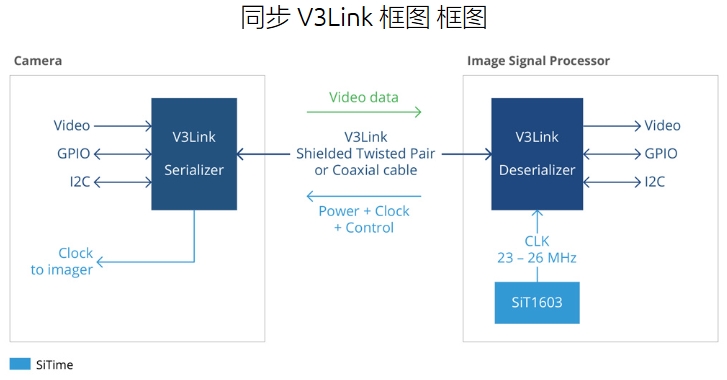

同步 V3Link 時鐘
在 synchronous 模式下，clock 從 oscillator 提供給 V3Link 的 deserializer 側。然后，時鐘通過 V3Link 反向通道“上行鏈路”傳輸?shù)酱衅?。這種模式稱為 synchronous，因?yàn)?link 與 deserializer 同步運行，因此多個 link 是同步的。
將多個 V3Link 與 SiTime 時鐘發生器同步
當多個攝像機同步時，它們的幀會對齊。這減少了圖像信號處理器端對 RAM 緩沖區的需求，否則需要重新對齊不匹配的視頻幀。所有 clocks 都處于相同的 frequency 和 phase 是同步多個 link的先決條件。
V3Link 解串器最多可連接四個攝像頭。當系統中需要更多攝像頭時，可以使用 SiTime clock generator 將所有 clocks 同步至多個 deserializers。Clock generators 還可以在 system 中提供其他 clocks（例如 PCI-Express、Ethernet 等），提供所有集成優勢。
用于 EV 充電的 MEMS 定時
| 設備 | 主要特點 | 關鍵價值 |
|
MHz 振蕩器 SiT8208A-G3-001 27 MHz SiT8208 1 至 80 MHz SiT1602 52 標準頻率，從 3.57 到 77.76 MHz |
-40°C 至 85°C ±20 ppm 穩定性 標準包裝尺寸 低抖動 |
高可靠性 靈活的頻率選項 在溫度范圍內具有出色的穩定性 在 V3Link 參考設計中展示：TSER4905、TSER953、TSER954 TSER960 |
|
MHz 振蕩器 SiT8021 1 至 26 MHz |
-40°C 至 85°C ±50 ppm 穩定性 1.5 x 0.8 CSP 封裝 |
高可靠性 占地面積小 |
|
MHz 振蕩器 SiT1603 系列 8 至 76.8 MHz（各種特定頻率） |
-40°C 至 85°C ±25 ppm 穩定性 2 mA 電流消耗 0.75 fs RMS 相位抖動 1612、2016、2520、3225 封裝 |
高可靠性 低功耗 各種標準封裝選項 |
|
Clock Generator SiT9121x 系列 1 至 750 MHz |
4 和 8 個輸出選項 ±20 ppm 穩定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ < 200 fs RMS 抖動 擴頻 -40°C 至 +105°C 4x4、5x5 和 6x6 mm 封裝 |
高可靠性 通過多個低抖動時鐘簡化時鐘樹設計 可編程時鐘為復雜的時鐘架構增加了靈活性 集成解決方案為多個 V3Link 生成所有時鐘以及系統中的更多時鐘：PCIExpress、以太網、SoC 時鐘等。 無需外部諧振器 小 PCB 占用空間，緊湊布局 |
SiTime Timing Solutions 的優勢
與石英晶體相比，SiTime 器件具有以下優勢：
1、可靠性提高多達 50 倍。
2、與晶體相比，MEMS 諧振器的尺寸更小 （0.4 x 0.4 mm） 且質量更輕，因此抗沖擊、振動和電磁干擾能力提高了 100 倍。
3、EMI 降低功能包括驅動強度選擇和擴頻時鐘（選擇器件）。
4、MEMS 諧振器尺寸小，尺寸小。
5、由標準部件組成的工廠編程設備可實現較短的交貨時間和供應安全性。
6、可靠的半導體供應鏈。
