CITIZEN CRYSTAL工程師的技術筆記收藏
西鐵城晶振主要生產石英晶體,貼片晶振,有源晶振等水晶振蕩子,擁有一流的生產技術以及超前的儀器設備.億金電子作為國內有名的晶振供貨商,早已獲得CITIZEN晶振代理權限,為廣大用戶提供各種封裝尺寸的晶振產品.以下是CITIZEN晶振的技術筆記收藏,歡迎大家參閱.
水晶切割和它的種類
切削方向,振動模式和頻率范圍之間的關系
石英晶體振蕩器的等效電路
晶體單元可以由電感,電容和電阻的串聯電路表示,以及電氣等效電路,其中電容與其并聯連接,如下圖所示,靠近其主諧振頻率.
這里,C0是在端子之間添加雜散電容的電極之間的電容,并且通常被稱為并聯電容.
L1和C1是作為機電振動系統的石英晶體振蕩器的等效常數,并且由切割類型,切割角度,石英片的外部尺寸,電極結構等確定,它可以制造.
R1表示振動損失,這取決于諸如換能器處理方法,存儲方法和幾何形狀的條件.
L1稱為等效串聯電感,C1稱為等效串聯電容,R1稱為等效串聯電阻.
電等效電路由L1,C1,R1和C0組成,它們彼此相關,它們的關系由下式表示.
諧振頻率由下式表示
石英振蕩器切割方向與頻率溫度特性的關系
水晶切割和它的種類
切削方向,振動模式和頻率范圍之間的關系
| 切割方向 | 振動形式 | 頻率范圍（kHz） | 容量比（C0 / C1） | |
|---|---|---|---|---|
| AT | 厚度滑動振動基波 |
|
800至5,000 2,000至80,000 |
450~300 220 |
| 第三個泛音 |
|
20,000至90,000 |
n 2 x 250 n：泛音順序 |
|
| 第五次泛音 | 40,000~150,000 | |||
| 第7次泛音 | 70,000~210,000 | |||
| BT | 厚度滑動振動基波 | 厚度滑動振動基波 | 3,000到30,000 | 650 |
| XY | 彎曲振動（音叉） |
|
16至150 | 425至800 |
| 縱向振動 |
|
600至3,000 | 400 | |
| DT | 輪廓滑動振動 |
|
100至500 | 400 |
| CT | 150至850 | 350 | ||
| SL | 180~700 | 400 | ||
晶體單元可以由電感,電容和電阻的串聯電路表示,以及電氣等效電路,其中電容與其并聯連接,如下圖所示,靠近其主諧振頻率.
這里,C0是在端子之間添加雜散電容的電極之間的電容,并且通常被稱為并聯電容.
L1和C1是作為機電振動系統的石英晶體振蕩器的等效常數,并且由切割類型,切割角度,石英片的外部尺寸,電極結構等確定,它可以制造.
R1表示振動損失,這取決于諸如換能器處理方法,存儲方法和幾何形狀的條件.
L1稱為等效串聯電感,C1稱為等效串聯電容,R1稱為等效串聯電阻.
| L 1 | 等效串聯電感 |
|---|---|
| C 1 | 等效系列容量 |
| R 1 | 等效串聯電阻 |
| C 0 |
并行容量 |
諧振頻率由下式表示

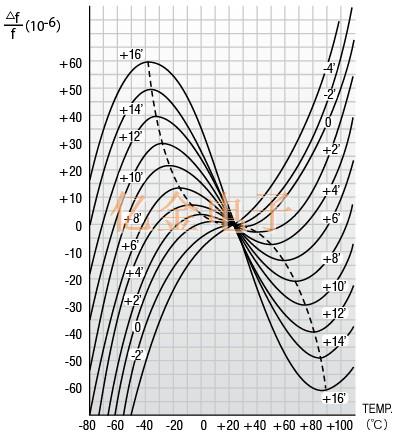

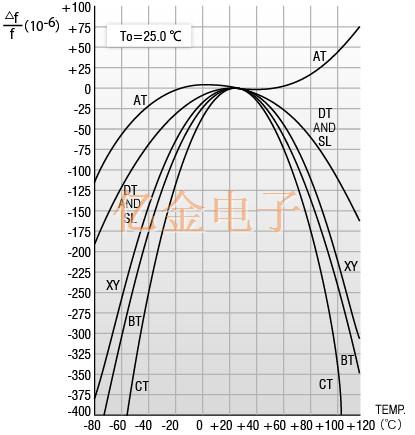

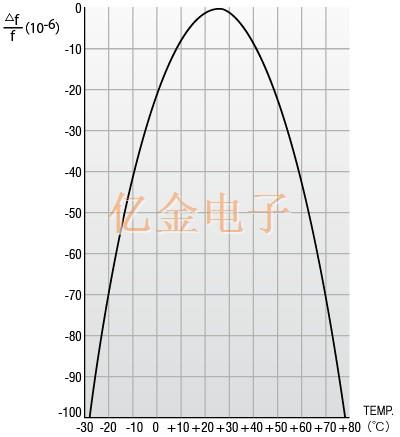

石英振蕩器切割方向與頻率溫度特性的關系
