1970年，Statek公司率先使用光刻，化學蝕刻和微加工等半導體技術來制造晶圓形式的石英諧振器。今天，Statek在設計，開發和制造高度可靠的超微型石英頻率控制產品方面仍然處于創新的最前沿。創新的內部設計、生產和測試能力不僅使新產品的快速開發和驗證成為可能，而且還使產品的關鍵特性不斷改進，如低加速度靈敏度、高沖擊、嚴格的校準公差、低老化、耐輻射，以及在越來越高的工作溫度下高度穩定的頻率。

一種晶體諧振器式傳感器及器具,可用于新冠病毒抗原監測

恩?什么叫晶體諧振器(石英晶振)式的傳感器及工具?是的,最初小編看到的時候也是腦袋瓜子”嗡嗡嗡”的,下面我們就來一起探討一下.

   每一顆晶振都是在經過了30多道工序,嚴謹操作下所生產,為了更好的保證客戶使用晶振,在反復檢測沒問題之后才會包裝出廠.而每個晶振品牌都有代表自家晶振的型號,為了區分不同型號同時也為每個晶振建立了代碼,也就是晶振編碼.那么1TJH090DR1A0003晶振代表什么意思？下面億金電子進口晶振代理商為大家解決疑惑.

   1TJH090DR1A0003晶振是日本KDS晶振品牌的編碼,型號為DST1610A晶體,尺寸1.6x1.0x0.5mm,頻率為32.768K,采用陶瓷封裝和金屬蓋,兩腳表貼式,編帶盤裝可用自動機械焊接,為工廠企業節省了時間以及人力資源.

   DST1610A晶振參數列表

   通過上面的參數表我們可以知道DST1610A晶振精度偏差控制在±20PPM范圍,并且為不同領域產品提供7PF,9PF,12.5PF多種選項.具有耐高溫特點-40℃~85℃,電阻最大為80kΩ,其他規格參數可以聯系億金電子銷售部0755-27876565.

   大真空32.768K貼片晶振編碼列表

   日本大真空32.768K貼片晶振系列,超緊湊,薄型,重量輕,SMD音叉型石英諧振器.具有精度高,可靠性高,抗振性強等特點.32.768K貼片晶振支持多種應用,包括移動通信設備和消費類設備,時鐘設備,數碼電子等.

石英晶振的市場發展前景可觀,只要是電子產品就少不了用到晶體元件,盡管晶振產品應用再廣泛,在選用一款晶振的時候還是會遇到很多的問題,相信不少晶振銷售也遇到過很多這樣的情況.下面是億金電子整理的一些有關晶振會遇到的問題,更多歡迎咨詢億金電子銷售部.

1.壓電石英晶體單元指的是什么呢?

壓電石英晶體單元是一種電子元件,用于頻率控制、濾波和時鐘控制.它由一個裝有電極的石英諧振器組成,封裝在一個密封的封裝中,它提供了與電路的某種連接方式.壓電石英晶體單元通常稱為“晶體”.

2.采購一款石英晶振產品需要知道哪些信息呢?

所需的最小信息是Holder或包、頻率和相關(串聯諧振,或并聯諧振時的負載電容).具體可以咨詢億金電子銷售人員0755-27876565.

從石英晶體諧振器的等效電路可知,它有兩個諧振頻率,即(1)當L、C R支路發生串聯諧振時,石英晶體諧振器的等效阻抗最小(等于R)。串聯揩振頻率用fs表示,石英晶體對于串聯揩振頻率fs呈純阻性;(2)當頻率高于fs時,L、C、R支路呈感性,可與電容C0發生并聯諧振,其并聯頻率用fd表示。工程技術中石英諧振器就工作在fs到fd范圍內或這兩個頻率的奇次諧頻上。

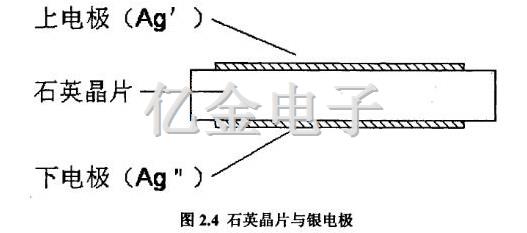

根據石英晶振的等效電路,可定性畫出它的電抗一頻率特性曲線如圖2.3所示。可見當頻率低于串聯諧振頻率fs或者頻率高于并聯揩振頻率fd時,石英晶體呈容性。僅在fs極窄的范圍內,石英晶體呈感性。石英晶體表面附著電極層后的膜系結構示意圖如圖24所示。

Sauerbrey方程用于描述石英晶體諧振頻率與晶體表面附著物質(此處為上、下兩面的銀電極層)之間的變化關系,該方程如下:

其中f0為石英晶振原始諧振頻率(單位為Hz),△f為晶振的頻率變化量(單位為Hz),△m為晶體變化的質量(單位為gcm-2),A是晶體有效面積(即電極面積,單位為cm2),pμ是石英晶體的密度,μφ為晶體剪切彈性模量。

對于指定晶振晶片,fo、A、pμ、qμ均為常數,因而, △f與△m的絕對值成正比,負號表示表面銀電極層質量的增加,會引起石英晶振諧振頻率的減少;而表面銀電極層質量的減少,會引起石英晶振諧振頻率的增加。即:增加銀層質量和減少銀層質量兩種方法都可以改變石英晶振的諧振頻率。

可見,附加的銀電極層會對石英晶振器的諧振頻率產生影響。因而工業生產中,一般先制作出與目標頻率接近的石英晶片并附加表面電極,再通過改變表面電極厚度方法,來微調晶振頻率以達到目標頻率。

晶振作為測量元件時的重要性能參數

石英晶振本身具有很多性能參數,除了前面所提及的串聯諧振頻率、并聯諧振頻率外,還有制造公差、拐點溫度等,已經有很多文獻對此作了論述但對于測量來說,選用石英晶體的重要原因是因為它的高頻穩定性和極小的振幅。所以本文只對晶體的品質因數、頻率一電流特性、頻率一溫度特性進行了論述。

  晶體的品質因數Q是晶體的最重要參數。在一定程度上,當其他條件相同時,Q值越高晶體振蕩器的頻率穩定度越高,石英晶振晶體的品質因數Q是由晶體的動態參數決定的,即：

其中ω為測試系數。

晶振的品質因數通常不作規定,對于標準部件,Q值通常在20000-200000之間,精密晶體可高達5×10°,這比傳統的微懸臂的Q值要高100-1000倍。

石英晶體諧振器的頻率一電流特性,就是激勵電平和諧振頻率的關系,它是由石英晶振的物理特性決定的。激勵電平通常以晶振的耗散的功率、流過晶振的電流以及晶振兩端的電壓來量度,晶振電流的變化使其串聯諧振頻率發生交化。石英晶振的諧振頻率相對變化與晶振電流的關系,可以用下面的近似關系表示：

其中D是振的電流常數

從上述關系式可以看出,當激勵電平增大時,產生了以下影響:(1)頻率產生了漂移,長期穩定性變壞。石英晶振晶振的彈性常數發生了變化,因此引起了頻率的漂移,隨著晶振的激勵電流增高,晶振的頻率穩定性顯著下降。(2)晶振溫度增加。當晶振的激勵電平過高時,使得石英貼片晶振被加熱到熱平衡的溫度也引起了頻率變化。(3)產生了寄生振蕩。(4)等效電阻加大。內部分子運動加劇,使得等效電阻加大,Q值下降。

在實際測量中,當激勵電流過大時,石英貼片晶振振蕩的幅值過大,導致測量的精度下降,同時不易控制樣品表面與針尖之間的距離,所以一般不能采用較高的激勵電流。但是激勵電平也不能過小,否則由于噪聲電平的限制,使瞬態穩定性變壞,這樣獲得的圖像質量就比較差。

晶振的另外一個值得注意的參數是晶振的頻率一溫度特性,所謂晶振的頻率一溫度特性就是石英晶振的諧振器的頻率隨溫度變化而變化的特性。晶振的工作溫度變化時,晶格變形,從而使得其串聯諧振電路發生變化。石英晶體諧振器在溫度較窄的范圍中,具有較小的溫度系數,這就是說頻率受溫度的變化的影響比較小。但隨著溫度變得較低(<50°C)和變得較大時(>80°C)時,石英諧振器的頻率隨著溫度的變化有較大的變化。在國外的文獻中已經有報道將晶振放在真空、低溫、強磁場的環境下進行測量,這時晶振的頻率將與常溫時有

明顯的不同,而且石英晶體諧振器切型不同,晶振頻率的變化方向也不同,所以在實驗室應該對測試溫度和環境加以控制。同時由于測試環境的變化,如何保持儀器的穩定性, 也是一個值得注意的問題。

億金電子從事石英晶體行業十幾年,多年來誠信經營,精益求精,為廣大用戶提供小尺寸,高精度,低價格晶振產品,并且免費提供晶振技術資料下載.億金電子晶振廠家同時代理日本臺灣歐美進口晶振品牌,KDS晶振,愛普生精工晶體,京瓷貼片晶振,TXC晶體,CTS晶振,IDT晶振,鴻星石英晶振,（SPXO晶振）普通晶體振蕩器,(TCXO晶振)溫補晶體振蕩器,(OCXO晶振)恒溫晶體振蕩器等.億金電子為品勝,奇瑞汽車,聯想電腦,中興華為等國內多家知名企業頻率部件指定供應商,產品廣泛用于航空,家居,機械,安防,電子,網絡,通信等各種領域.

石英晶振主要用在電路中作穩頻元件。為了克服傳統的掃描探針顯微鏡在應用中的不足,本文采用石英晶振作為微力傳感器來取代傳統的微懸臂和位移檢測裝置。而石英晶振有兩個優點：

1、壓電效應,從而使石英晶振免去了中間轉化環節,形成一個獨立的直接和即時的微力測量單元。

2、空氣中極高的品質因素,從而使最小可測力梯度減小,傳感器的靈敏度提高。

2.1晶振作為測量元件的物理特性研究

石英晶體是六棱柱而兩端呈角錐形的結晶體,其化學成分是Si02,下圖所示是石英晶振晶體的坐標軸系：

通常將通過兩頂端的軸線稱為光軸(Z軸),與光軸垂直又通過晶體切面的六個角的三條軸線稱為電軸(X軸),與光軸垂直又和石英晶振晶體橫切面六邊形的六個邊垂直的三條軸線稱為機械軸(Y軸),X軸、Y軸、Z軸統稱為晶體的坐標軸系。在同一方向上,石英晶振晶體的性質是完全相同的。

石英晶體是一種各向異性的晶體,它具有正壓電效應。沿某一機械軸或者電軸施加壓力,則在垂直于這些軸的兩個表面上就產生了異號電荷,其值與機械壓力產生的機械形變成正比,若施以張力,則表面上的電荷與受壓時的符號相反。造成這種結果的原因是貼片晶振,石英晶振晶體的晶格在壓力下變形,導致電荷分布不均勻。石英晶體還具有逆壓電效應,如果在石英晶體兩個面之間加一電場,則晶體在電軸或機械軸方向上就會延伸或壓縮,延伸或壓縮量與電場強度成正比。

如果將石英晶體置于交變電場中,則在電場的作用下,貼片晶振晶體的體積會發生周期性的壓縮或拉伸的變化,這樣就形成了晶體的機械振動,晶體的振動頻率應等于交變電場的頻率,在電路中也就是驅動電源的頻率。當石英晶體諧振器振動時,在它的兩表面產生交變電荷,結果在電路中出現了交變電流,這樣壓電效應使得晶體具有了導電性,可以視之為一個電路元件。石英晶振晶體本身還具有固有振動頻率,此振動頻率決定于晶體的幾何尺寸、密度、彈性和泛音次數,當石英晶振晶體,有源晶振的固有振動頻率和加于其上的交變電場的頻率相同時,晶體就會發生諧振,此時振動的幅值最大,同時壓電效應在石英晶振晶體表面產生的電荷數量和壓電電導性也達最大,這樣石英晶體諧振器,石英晶振晶體的機械振動與外面的電場形成電壓諧振,這就是石英晶體作為振蕩器的理論基礎。

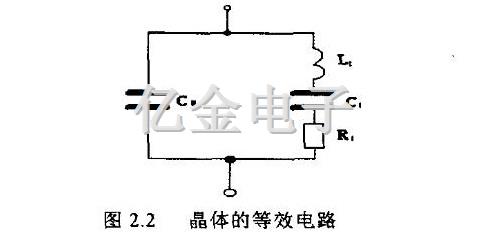

石英晶體的電氣特性可用圖中所示的等效電路圖來表示,由等效電阻R1、等效電感L1和等效電容C1組成的串聯諧振回路和靜態電容Co并聯組成,靜態電容C0主要由貼片晶振,有源晶振,石英晶體的尺寸與電極確定,再加上支架電容組成。等效電感L1和等效電容C1由切型、石英晶體片和電極的尺寸形狀來確定。等效電阻R1是決定石英晶振Q的主要因素,是直接影響石英晶體諧振器工作效果的一個重要參數。R1不僅由切型、石英晶體片形狀、尺寸、電極決定,而且加工條件、裝架方法等對其影響也很大。因此,同一型號,同一頻率的若干產品其Q值也相差很大。

在等效電路中,L1和C1組成串聯諧振電路,諧振頻率為:

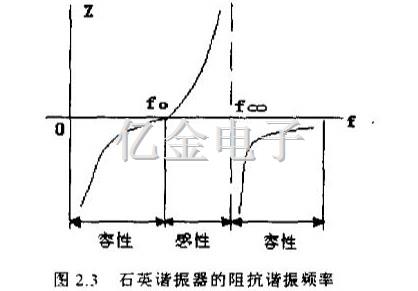

通常石英晶體諧振器的阻抗頻率特性可用圖2.3表示。此處忽略了等效電阻R1的影響,由圖可見,當工作頻率f時,晶體呈容性;當工作頻率在f0與f之間時,晶體呈感性;當工作頻率f>f時,晶體又呈容性。晶體在晶體振蕩器主振蕩級的振蕩電路呈現感性,即工作頻率在f于f之間。
