當前位置：首頁 » 臺產晶振 » TXC晶振 » TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振

prevnext

TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振

頻率：50M~700MHZ

尺寸：5.0x7.0mm

差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點,差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.

訂購熱線：0755-27876565

TXC-2

臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.

臺灣晶技TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.

TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.

yijin-1

TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振,差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45℃~+100℃的溫度范圍,差分晶振的精度值(PPM)可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法（如各鍍材的功率設計等）.使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

yijin-2

TXC晶振型號	符號	BK晶振,BJ晶振,BM晶振
輸出規格	-	LV-PECL
輸出頻率范圍	fo	50~700MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-55~+125℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω to V_CC-2V
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	V_OL	V_CC-1.81~V_CC-1.62V
1電平電壓	V_OH	V_CC-1.025~V_CC-0.88V
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分輸出電壓	V_OD1, V_OD2	-更多詳細常參數請聯系我們http://www.bzmfr.cn/
差分輸出誤差	⊿V_OD	-
補償電壓	V_OS	-
補償電壓誤差	⊿V_OS	-
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

臺灣晶技LV-PECL差分晶體振蕩器5x7封裝代碼

原廠代碼	品牌	代理商	型號	類型	頻率	包裝/封裝	尺寸
BJ-61.440MBE-T	TXC晶振	億金電子	BJ	VCXO	61.44MHz	6-SMD	(7.00mm x 5.00mm)
BJ-122.880MBE-T	TXC晶振	億金電子	BJ	VCXO	122.88MHz	6-SMD	(7.00mm x 5.00mm)
BJ-156.250MBE-T	TXC晶振	億金電子	BJ	VCXO	156.25MHz	6-SMD	(7.00mm x 5.00mm)
BJ-155.520MBE-T	TXC晶振	億金電子	BJ	VCXO	155.52MHz	6-SMD	(7.00mm x 5.00mm)
BJ-61.440MCE-T	TXC晶振	億金電子	BJ	VCXO	61.44MHz	6-SMD	(7.00mm x 5.00mm)
BJ-77.760MBE-T	TXC晶振	億金電子	BJ	VCXO	77.76MHz	6-SMD	(7.00mm x 5.00mm)
BJ-77.760MCE-T	TXC晶振	億金電子	BJ	VCXO	77.76MHz	6-SMD	(7.00mm x 5.00mm)
BJ-122.880MCE-T	TXC晶振	億金電子	BJ	VCXO	122.88MHz	6-SMD	(7.00mm x 5.00mm)
BJ-155.520MCE-T	TXC晶振	億金電子	BJ	VCXO	155.52MHz	6-SMD	(7.00mm x 5.00mm)
BJ-156.250MCE-T	TXC晶振	億金電子	BJ	VCXO	156.25MHz	6-SMD	(7.00mm x 5.00mm)
BJ-161.1328MBE-T	TXC晶振	億金電子	BJ	VCXO	161.1328MHz	6-SMD	(7.00mm x 5.00mm)
BJ-166.6286MBE-T	TXC晶振	億金電子	BJ	VCXO	166.6286MHz	6-SMD	(7.00mm x 5.00mm)
BJ-187.500MBE-T	TXC晶振	億金電子	BJ	VCXO	187.5MHz	6-SMD	(7.00mm x 5.00mm)
BJ-161.1328MCE-T	TXC晶振	億金電子	BJ	VCXO	161.1328MHz	6-SMD	(7.00mm x 5.00mm)
BJ-166.6286MCE-T	TXC晶振	億金電子	BJ	VCXO	166.6286MHz	6-SMD	(7.00mm x 5.00mm)
BJ-187.500MCE-T	TXC晶振	億金電子	BJ	VCXO	187.5MHz	6-SMD	(7.00mm x 5.00mm)
BK-622.080MBE-T	TXC晶振	億金電子	BK	VCXO	622.08MHz	6-SMD	(7.00mm x 5.00mm)
BK-669.32658MBE-T	TXC晶振	億金電子	BK	VCXO	669.32658MHz	6-SMD	(7.00mm x 5.00mm)
BK-622.080MCE-T	TXC晶振	億金電子	BK	VCXO	622.08MHz	6-SMD	(7.00mm x 5.00mm)
BK-669.32658MCE-T	TXC晶振	億金電子	BK	VCXO	669.32658MHz	6-SMD	(7.00mm x 5.00mm)

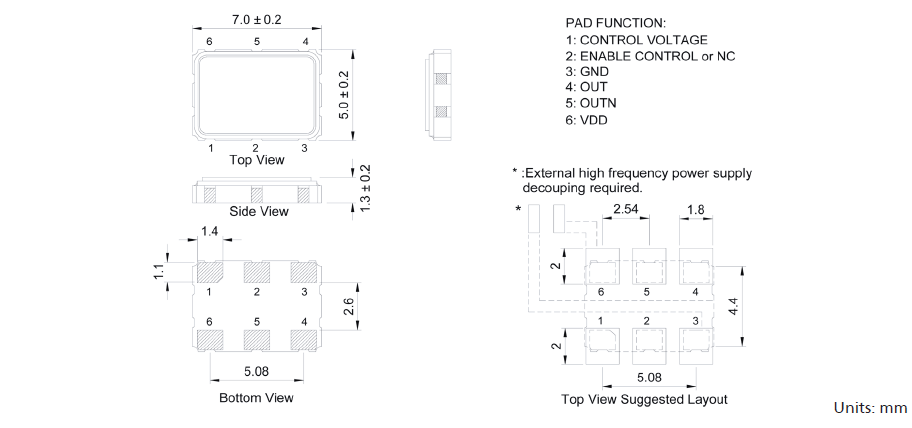

BK晶振尺寸圖

TXC_BK_7_5 LVPECL VCXO

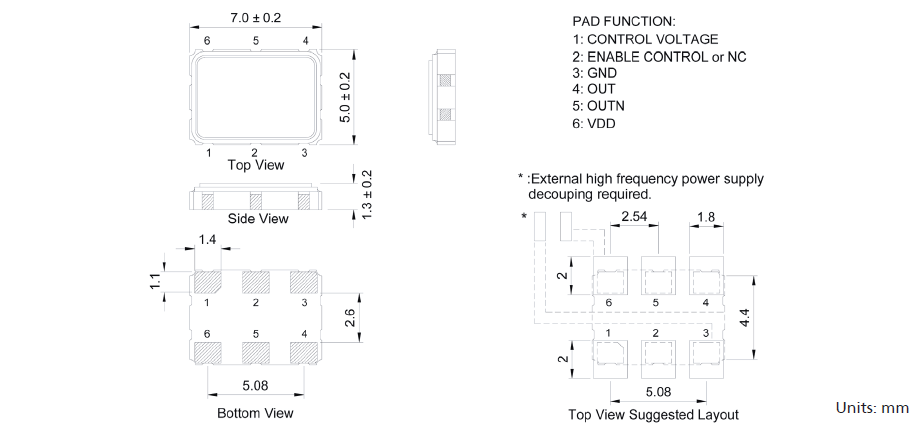

BJ晶振尺寸圖

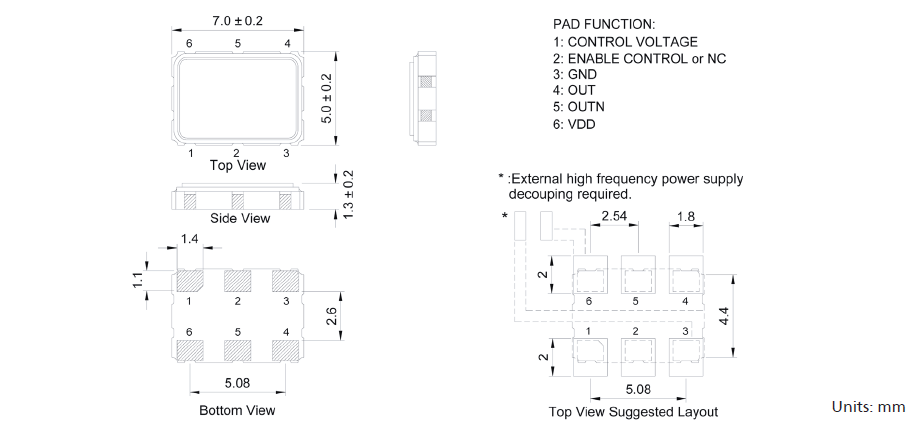

BM晶振尺寸圖

TXC_BM_7_5 LVPECL VCXO

yijin-4 在使用TXC晶振時應注意

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

1.噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

2.電源線路

電源的線路阻抗應盡可能低.TXC晶振,差分晶振,BK晶振,BJ晶振,BM晶振

3.輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

4.未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

5.熱影響

重復的溫度巨大變化可能會降低受損害的5x7差分晶體振蕩器石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

6.安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

7.通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路
