當前位置：首頁 » 臺產晶振 » 鴻星晶振 » HOSONIC晶振,壓控晶振,D7SV晶振,5x7壓控振蕩器

prevnext

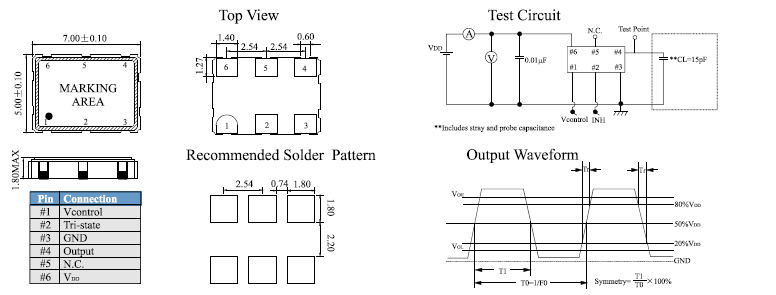

HOSONIC晶振,壓控晶振,D7SV晶振,5x7壓控振蕩器

頻率：1.75M~200MHZ

尺寸：5.0x7.0mm

壓控晶振(VCXO晶振)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛

訂購熱線：0755-27876565

鴻星晶振有限公司于1979年成立,產品由專業石英晶振,貼片晶振,電阻器、電容器制造廠,公元1991年于臺灣投入石英晶體之研發制造、1991年開始于中國大陸拓展生產基地,至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處.

鴻星晶振已經成為全球從事石英頻率控制組件的重要制造商之一,致力于插件式(DIP)與表面黏著式(SMD)石英晶體,有源晶振,壓控振蕩器系列產品之研發、設計、生產與營銷.

鴻星致力于提供客戶最優異的質量、服務及價值,專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進.

鴻星晶振科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

鴻星晶振科技堅持在發展中保護、在保護中發展,積極探索環境保護新道路,切實解決影響科學發展和損害群眾健康的突出環境問題,全面開創環境保護工作新局面.

yijin-1

HOSONIC晶振,壓控晶振,D7SV晶振,5x7壓控振蕩器,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm,2016mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

yijin-2

鴻星晶振型號		D7SV晶振
輸出頻率范圍		1.75M~200MHZ
標準頻率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
電源電壓范圍		+1.68~+3.5V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待機時電流		-更多詳細參數歡迎咨詢億金電子http://www.bzmfr.cn/
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10^-6 max.（After 2 reflows）
	溫度特性	±1.0×10^-6,±2.5×10^-6 max./-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10^-6 max.（V_CC ±5%）
	負載變化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10^-6 max./year
頻率控制	控制靈敏度	±3.0×10^-6~±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6~±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	頻率控制極性	正極性

yijin-3

yijin-4

在使用鴻星晶振時應注意以下事項:

安裝

①SMD有源晶體振蕩器

請確保不要超過相應的回流條件元件規格,如峰值溫度,最大持續時間,數量等暴露,溫度變化率與時間的關系等.

手工焊接可在最高350℃的溫度下進行.持續3秒最大.不允許焊接在金屬封裝表面或焊接的封裝邊緣上.請避免電路板的極端變形.變形可能導致分離PCB接觸墊,SMD晶振,有源晶體振蕩器端子的分離或焊接接頭的裂縫.HOSONIC晶振,壓控晶振,D7SV晶振,5x7壓控振蕩器

特別是在已經將組件與組件分開時要求完全注意安裝.應避免板的任何變形或彎曲.如果使用自動安裝系統,請選擇輕微沖擊的設備產生,并在使用前檢查電擊的強度.

②DIP插件晶體

請勿在進口有源晶振,振蕩器端子上施加過多的焊接熱量或焊接時間.請參考推薦的波峰焊接條件

手工焊接可在最高350℃的溫度下進行.持續3秒最大.不允許焊接金屬封裝表面（例如用于機械固定）.切勿施加過大的力來切割或彎曲引線.這樣做可能會破壞玻璃絕緣層或樹脂密封并導致泄漏,從而降低振蕩器的性能.

當彎曲晶體振蕩器引線用于SMD安裝時,請不要直接彎曲插件晶體的引腳封裝,可能會導致玻璃絕緣體的裂縫包.我們建議使用合適的彎曲工具來保持安全距離組件體和彎曲點.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

D7SV晶振鴻星壓控晶體振蕩器汽車應用VCXO晶振

跟此產品相關的產品 / Related Products

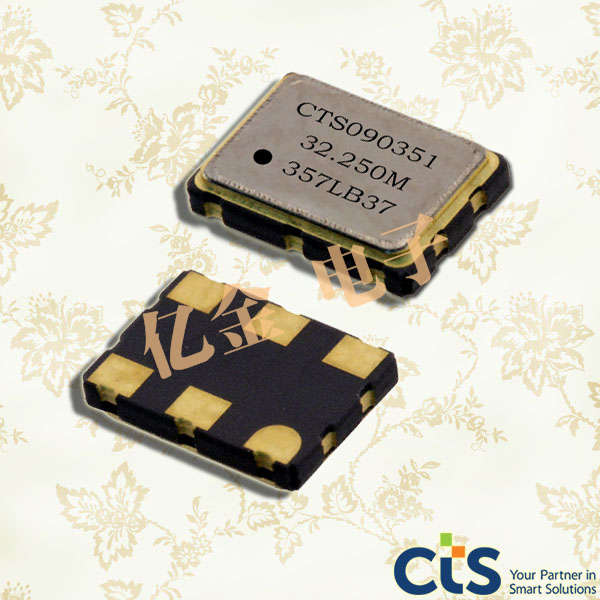

: 315LB5C1555T-CTS-155.52M-3.3V-VCXO-5032; 315LB5C1555T-CTS-155.52M-3.3V-VCXO-5032,CTS壓控晶振,陶瓷表面安裝封裝，超低相位抖動性能,高頻基本晶體設計,頻率范圍100-170MHz*+3.3V操作,輸出使標準?磁帶和卷軸包裝，EIA-418.小區無線網，無線通信，寬帶接入，SONET/SDH/DWDM，基站，以太網/GbE/SyncE，數字視頻，測試和測量。CTS315型車是一款低成本、小尺寸、高性能的VCXO車型。M315采用最新的IC技術，再加上高頻基晶，具有優異的穩定性和低抖動/相位噪聲性能。
