當前位置：首頁 » 臺產晶振 » TXC晶振 » TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振

prevnext

TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振

頻率：25M~200MHZ

尺寸：5.0x7.0mm

差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

訂購熱線：0755-27876565

TXC-2

臺灣晶技TXC晶振公司為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.

臺灣晶技TXC晶振多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.經過三十年的努力,臺灣晶技總公司而外,另設有如下之生產據點：臺北市、桃園市、寧波市、以及重慶市.

TXC晶振公司遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.

yijin-1

TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振,差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高要求,高技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點, 差分晶振的頻率相對都比較高,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一

TXC差分晶振型號

TXC晶振型號	Model	Frequency	Stability (-40~85ºC)	Voltage	Output	Oscillation	Dimensions
	BA晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	Fundamental	7 x 5 x 1.3mm
	BB晶振	25 ~ 250MHz	±50ppm	2.5V, 3.3V	LVPECL	3rd OT	7 x 5 x 1.3mm
	BC晶振	75 ~ 700MHz	±50ppm	2.5V, 3.3V	LVPECL	PLL	7 x 5 x 1.3mm
	BE晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	Fundamental	7 x 5 x 1.3mm
	BF晶振	50 ~ 160MHz	±50ppm	2.5V, 3.3V	LVDS	3rd OT	7 x 5 x 1.3mm
	BG晶振	75 ~ 700MHz	±50ppm	2.5V, 3.3V	LVDS	PLL	7 x 5 x 1.3mm
	BX晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	HCSL	3rd OT	7 x 5 x 1.3mm

yijin-2

TXC晶振型號	符號	BX晶振
輸出規格	-	HCSL
輸出頻率范圍	fo	25M~200MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40~+85℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	I_CC	30mA max. (fo≦170MHz),
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω
波形對稱	SYM	45?55% [at outputs cross point]
0電平電壓	V_OL	-0.15~0.15V
1電平電壓	V_OH	0.58~0.85V
上升時間下降時間	tr, tf	0.5ns max. [0.175?0.525V Level]
差分輸出電壓	⊿V_OD1, V_OD2	-更多晶振參數請聯系我們http://www.bzmfr.cn/
差分輸出誤差	⊿V_OD	-
補償電壓	V_OS	-
補償電壓誤差	⊿V_OS	-
交叉點電壓	Vcr	250?550mV
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

TXC差分晶振代碼

Manufacturer Part Number原廠代碼	Manufacturer品牌	Series型號	Frequency 頻率	Frequency Stability頻率穩定度	Operating Temperature 工作溫度	Current - Supply (Max)	Size/Dimension 尺寸
BX-100.000MBE-T	TXC	BX	100MHz	±50ppm	-40°C ~ 85°C	30mA	(7.00mm x 5.00mm)
BA-25.000MBE-T	TXC	BA	25MHz	±50ppm	-40°C ~ 85°C	80mA	(7.00mm x 5.00mm)
BA-25.000MBE-T	TXC	BA	25MHz	±50ppm	-40°C ~ 85°C	80mA	(7.00mm x 5.00mm)
BA50070002	TXC	BA	50MHz	±50ppm	-40°C ~ 85°C	-	(7.00mm x 5.00mm)
BC-187.500MBE-T	TXC	BC	187.5MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)
BC-187.500MCE-T	TXC	BC	187.5MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)
BC-212.500MBE-T	TXC	BC	212.5MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)
BC-250.000MBE-T	TXC	BC	250MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)
BC-212.500MCE-T	TXC	BC	212.5MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)
BC-250.000MCE-T	TXC	BC	250MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)
BC-312.500MBE-T	TXC	BC	312.5MHz	±50ppm	-40°C ~ 85°C	99mA	(7.00mm x 5.00mm)

yijin-3

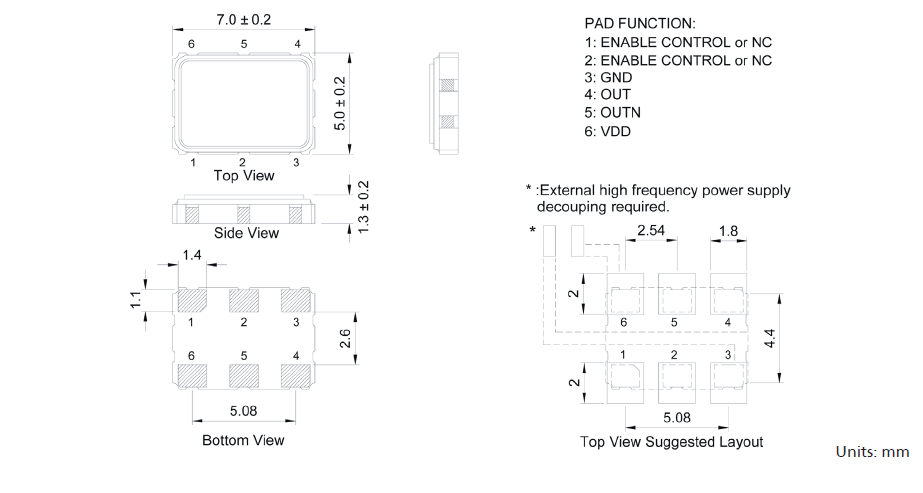

TXC_BX_7_5 HCSL 在使用TXC晶振時應注意

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.TXC晶振,差分晶振,BX晶振,BX-100.000MBE-T晶振

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

yijin-5

YJ-6

深圳市億金電子有限公司 SHENZHEN YIJIN ELECTRONICS CO;LTD

mphone 聯系人黃娜：18924600166

工作QQ:857950243

myt 貿易通：yijindz2014

tel 座機：0755-27876565

email 郵箱:yijindz@163.com

inter 網址：http://www.yijindz.com

mwx 微信：yijindz，公眾號：NDKcrystal

home 地址：廣東省深圳市寶安區107國道旁甲岸路

wxewm

BX晶振 BX-100.000MBE-T晶振 6腳HCSL差分輸出晶振
