TXC晶振,差分晶體振蕩器,CJ晶振,CJ-153.600MBE-T晶振

頻率：50M~200MHZ

尺寸：5.0x3.2mm

差分石英晶體振蕩器、差分晶振使用于網絡路由器、SATA,光纖通信,10G以太網、超速光纖收發器、網絡交換機等網絡通訊設備中.網絡設備對高標準參考時鐘的需求尤其突出,要求做為系統性能重要參數的相位抖動具備低抖動特征.使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高度免疫的.差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性.

訂購熱線：0755-27876565

TXC-2

臺灣晶技TXC晶振公司為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.

TXC晶振公司致力于研究,設計,制造和銷售雙列直插式封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.

TXC目前專營這些類別的產品：

晶體（32.768KHz,基本MHz,高精度MHz,汽車級）

振蕩器（32.768KHz,CMOS,硅MEMS,差分輸出,SAW,汽車級）

VCXO（CMOS,差分輸出）

TCXO（基本,GPS,精度）

OCXO（CMOS）

yijin-1

TXC晶振,差分晶體振蕩器,CJ晶振,CJ-153.600MBE-T晶振,差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的超高頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠超過了普通晶振,達到了-45℃~+100℃的溫度范圍,差分晶振的精度值(PPM)可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間超快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

yijin-2

TXC晶振型號	符號	CJ晶振
輸出規格	-	LV-PECL
輸出頻率范圍	fo	50~200MHz
電源電壓	V_CC	+2.5V±0.125V/+3.3V±0.165V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-55~+125℃
運行溫度范圍	T_use	-10~+70℃ ,-40~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	50Ω to V_CC-2V
波形對稱	SYM	45~55% [at outputs cross point]
0電平電壓	V_OL	V_CC-1.81~V_CC-1.62V
1電平電壓	V_OH	V_CC-1.025~V_CC-0.88V
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]
差分輸出電壓	V_OD1, V_OD2	-更多詳細常參數請聯系我們http://www.bzmfr.cn/
差分輸出誤差	⊿V_OD	-
補償電壓	V_OS	-
補償電壓誤差	⊿V_OS	-
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

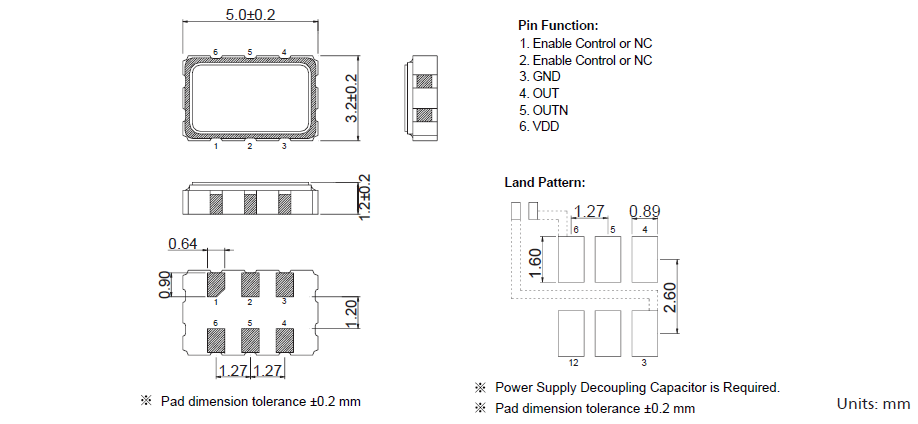

TXC_CJ_5.0_3.2 LVPECL VCXO

TXC差分晶體振蕩器5032六腳封裝原廠代碼

原廠代碼	品牌	代理商	型號	類型	頻率	包裝/封裝	尺寸
CJ-153.600MBE-T	TXC晶振	億金電子	CJ	VCXO	153.6MHz	6-SMD	(5.00mm x 3.20mm)
CJ-61.440MBE-T	TXC晶振	億金電子	CJ	VCXO	61.44MHz	6-SMD	(5.00mm x 3.20mm)
CJ-122.880MBE-T	TXC晶振	億金電子	CJ	VCXO	122.88MHz	6-SMD	(5.00mm x 3.20mm)
