現在市面上最出名的幾個晶振廠商無非就是日本的愛普生,精工,KDS(大真空),西鐵城等品牌,再有就是臺灣的TXC晶振廠商,這些廠商都是在晶振行業中久負盛名的,也是廣大客戶在選型時的優先選擇,無非是因為這些晶振品牌的產品性能比較好,對設備穩定性來說更加有保障.今天我們就來深扒一下晶振行業中那些你不知道的秘辛:精工的成名之路.

除去線上業務以及通信領域之外,那么還有哪些行業是最有發展潛能的呢?其實從這次疫情就可以得出結論,其一是智能醫療電子方面,其二則就是自動化業務的需求,而汽車行業向軟件定義汽車(自動駕駛)轉型的進程已經全面拉開序幕,在這過程中汽車行業對石英晶振的需求會急速提升,那么這些車用娛樂設備及通信系統晶振到底哪個晶振廠家的性能會更好呢?TXC晶振旗下的AW系列性能著實不凡,讓人刮目相看.

老化作為長期穩定性是石英晶體諧振器,應力和廢氣的最重要特征之一作出重大貢獻.TXC晶振研究了不同安裝類型條件下的老化頻率漂移機制和分析老化溫度.結果表明,在兩個℃點和兩個點的溫度下,85的老化頻率漂移四點式石英芯片類似;然而,在150℃老化的兩點安裝下的穩定性能諧振器比四點安裝諧振器要好得多.主要原因是兩點安裝的老化曲線諧振器是一個集成的老化曲線,因為排氣和應力的影響很好地平衡,這是由IVA支持的測試.

一、介紹

隨著石英晶體諧振器的廣泛應用（XTAL諧振器）在移動電話和汽車和甚至伴隨著尺寸小型化,長期石英晶體諧振器的頻率穩定性是被確定為最重要的特征,具有已經研究了幾十年.老化通常定義為頻率漂移的時間函數,可以是受到許多因素的影響,如壓力,排出氣體從包裝和導電膠,污染,石英缺陷.特別是應力消除和污染被認為是最重要的,被分析由Gehrke和Klawitter[1].對于石英晶體諧振器,2ppm在25℃的商業應用和每年25℃至5ppm通常使用汽車25℃每年3ppm對于規格.因此許多相關主題是例如,研究了幾何變化的影響老化的安裝點[2]和實驗結果AT切割諧振器的老化.其中,三個典型的老化類型在J.R.Vig和T.R.的研究中提出.米克爾[3]：由壓力主導的積極老齡化,負質量老化主要受質量負荷效應的影響由壓力和質量決定的集成老化加載效果.如今,壓力不可能是直接的使用有效的方法或設備檢測,但通過內部蒸汽分析（IVA,可以測量）廢氣測試）可以幫助確保排氣如何影響老化.

Bliley Technologies成立于1930年,是低噪聲頻率控制產品設計和制造的全球領導者.我們總部位于美麗的伊利賓夕法尼亞州,占地64,000平方英尺的制造工廠使我們成為美國唯一一家在同一工廠內生產石英晶體,貼片晶振和晶體振蕩器的公司之一.這使我們經驗豐富的晶體振蕩器和機械工程師能夠與我們的生產團隊密切合作,開發出整個頻率控制行業中一些最強大的設計.

最初,我們為業余無線電市場生產石英晶體.在20世紀30年代中期,我們的客戶和產品很快擴展到與新興的軍事和商業通信領域的利益相匹配,我們的名字改為Bliley Electric Company.1939年,我們成為最大的水晶公司,擁有11名員工.

1942年,Bliley晶振公司雇用了大約1500名員工.建造了第二個制造工廠以滿足需求.兩家工廠都在晝夜不停地生產石英貼片晶振,晶體振蕩器,諧振器等水晶產品以支持我們的部隊.

我們研究了石英晶體的新市場和新應用.通信和技術行業開始快速增長.我們的生產再次上升,以滿足軍方對石英晶體,SMD晶振,石英晶體振蕩器,VCXO晶振,TCXO晶振的需求.我們將資源重新定向,專注于商業和軍事產品.

在這幾十年中,我們進入了許多其他市場,包括晶體振蕩器,溫度補償晶體振蕩器（TCXO）,空間晶體和晶體烤箱.我們發現我們的產品現在用于所有電子領域.1960年,JHU/APL使用的BG73A @ 3MHz被置于TRANSIT 2A海軍導航衛星的軌道上.

我們的目標是大批量的商業業務,需要對設備和人員進行大量投資.自動化的計算機化測試系統走在了前列,促進了我們的發展.在20世紀80年代早期,我們開始生產SC切割晶體.

在此期間,我們為提高制造尖端和領先的有源晶振,石英晶體振蕩器,查分晶體振蕩器設計的能力奠定了基礎.這是并且將繼續由內部最好的雙旋轉晶體技術支持.2001年,該名稱改為Bliley Technologies Inc.,以反映公司提供的產品和服務日益多樣化.

我們是低噪聲頻率控制產品制造領域的全球領導者.我們繼續努力尋求重大改進,以滿足客戶不斷變化的需求.更穩定的穩定性,更低的相位噪聲和加速度靈敏度以及封裝尺寸的減小推動了我們開發各種新技術.我們相信,我們已經做好充分準備迎接挑戰,并且像我們80多年來所做的那樣出類拔萃.

在我們最先進的ISO 9001:2008認證制造工廠,Bliley設計,制造和生產：

烤箱控制晶體振蕩器（OCXO）、溫度補償晶體振蕩器（TCXO）、壓控晶體振蕩器（VCXO）、精密AT,SC,IT和FC切割石英晶體,PZT.Bliley晶振公司比以往任何時候都更加關注OCXO晶振,TCXO晶振,VCXO晶振和精確定時設備.我們努力實現不可能,并不斷受到客戶創新的啟發.所生產晶振,有源晶振具有低相位噪聲、可承受隨機和微振動、保持非常高的頻率穩定性、耐惡劣環境、低抖動和寬溫度偏差等優勢特點.

市場應用包括：新的空間和衛星通信、航空航天與航空電子設備、軍事和國防、移動通信、5G蜂窩和電信、自主和智能車輛、商業無人機等.

美國Bliley晶振集團的資質認證

ISO 9001:2015已注冊

Bliley對頻率控制,石英晶體,振蕩器產品質量和客戶服務的承諾仍然是我們公司的基石.我們的質量保證體系面向客戶服務......從最初的客戶聯系,到產品開發和交付,再延伸到售后支持.

Bliley的Erie工廠于2018年4月重新獲得認證,展示了經過全面記錄和實施的質量管理體系,該體系已通過國際ISO 9001標準認證.

持續改進是Bliley業務實踐的基石,通過持續改進流程進行完善.精益制造原則,6S規劃和六西格瑪計劃
億金電子專業提供石英晶振,貼片晶振,石英晶體振蕩器,SMD晶振,VCXO晶振,TCXO晶振,OCXO晶振,查分晶振等.為了更好的服務廣大用戶代理日本進口晶振,臺灣進口晶振以及歐美晶振品牌.包括NDK晶振,TXC晶振,精工晶體,CTS晶振,IQD晶振,Bliley晶振等知名品牌.億金電子多年來專注用戶需求,主要客戶想要的總能第一時間解決,不僅如此,還免費為廣大用戶提供晶振技術資料,各品牌晶振編碼等.

  安基LVPECL輸出差分晶振型號

Photo	Series	Dimension	Frequency Range	RoHS	REACH	Data Sheet
	SMEN-751晶振	7.0*5.0*1.4 mm	13.500 ~ 160.000MHz	V	V
	SMEN-531晶振	5.0*3.2*1.3 mm	13.500 ~ 156.250MHz	V	V
	SMEN-321晶振	3.2*2.5*1.1 mm	13.500 ~ 156.250MHz	V	V

   安基LVPECL輸出差分晶振原廠代碼

   億金電子代理臺灣進口晶振,日本進口晶振,美國進口晶振,包括AKER晶振,TXC晶振,KDS晶振,NDK晶振,CTS晶振,IDT晶振,Abracon晶振等知名品牌.進口晶振種類繁多,石英晶體,陶瓷諧振器,晶體濾波器,壓控晶振,溫補晶振,差分晶體振蕩器等,能滿足低,中,高各大市場需求.更多安基差分晶振信息歡迎咨詢億金電子0755-27876565.

  臺灣TXC晶振擁有豐富的知識,領先業界的生產技術,不但為用戶提供性能穩定的晶振產品,并且推出多種產品技術解決方案為用戶排憂解難.TXC晶振產品豐富,為不同領域用戶提供貼片晶振,石英晶體振蕩器,石英晶體,以及業界高技術要求的差分晶振.以下就是5032封裝CXA0070001差分晶振編碼講解.

  TXC差分晶振型號

TXC晶振	Model	Frequency	Stability (-40~85ºC)	Voltage	Output	Oscillation	Dimensions
	CA晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	Fundamental	5 x 3.2 x 1.2mm
	CB晶振	50 ~ 200MHz	±50ppm	2.5V, 3.3V	LVPECL	3rd OT	5 x 3.2 x 1.2mm
	CE晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	Fundamental	5 x 3.2 x 1.2mm
	CF晶振	80 ~ 200MHz	±50ppm	2.5V, 3.3V	LVDS	3rd OT	5 x 3.2 x 1.2mm
	CX晶振	25 ~ 200MHz	±50ppm	2.5V, 3.3V	HCSL	3rd OT	5 x 3.2 x 1.2mm

  差分晶振是具有差分輸出的石英晶體振蕩器,是指輸出相互之間極性相反的頻率信號的方式.這種方式可輸送高頻,并具有抗噪音強等特征.差分輸出有LVDS,HCSL和LVPECL三種,文中所介紹到的5032封裝差分晶振是HCSL和LVPECL輸出方式.

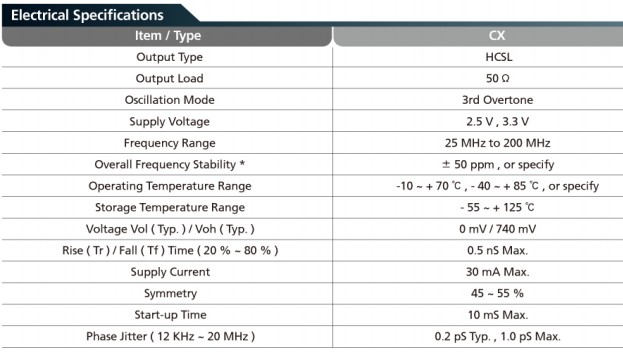

  TXC差分晶振參數

  TXC差分晶振編碼代碼

  TXC差分晶體振蕩器電壓可供2.5V~3.3V,精度偏差在±50ppm值,具有使用可靠,電源電壓低,相位噪聲低等優勢.表格中所介紹的差分晶振編碼代碼均為6腳封裝,耐高的溫度-40℃~85℃范圍.為了滿足不同產品選擇可供25M~200MHZ高頻率范圍.更多詳細參數可咨詢億金電子業務部.

  TXC晶振以質量好價格優勢成為市場的寵兒,工廠企業在選擇晶振品牌時總會以TXC晶振為主,優先選擇.TXC晶振尺寸小,精度穩定,性能好,不僅用于消費級產品并且在工業級產品領域也頗受歡迎.

  用于工業級產品的TXC晶振型號

TXC晶振型號	模型	頻率	公差 （@25ºC）	負載帽 （典型值）	工作溫度	外形尺寸
	9C晶振	3.2~90MHz	±30ppm的	18PF	-40?+85ºC	12.7 x 4.8 x 3.80mm
	7A貼片晶振	8~80MHz	±30ppm的	18PF	-40?+85ºC	5.0 x 3.2 x 1.20mm
	7V晶振	9.9~65MHz	±30ppm的	為12pF	-40?+85ºC	3.2 x 2.5 x 0.80mm
	7S晶振	12~64MHz	±30ppm的	為12pF	-40?+85ºC	2.5 x 2.0 x 0.75mm
	7B石英晶振	8~100MHz	±30ppm的	18PF	-40?+85ºC	5.0 x 3.2 x 0.90mm
	7M晶振	10~54MHz	±30ppm的	18PF	-40?+85ºC	3.2 x 2.5 x 0.70mm
	8Z貼片晶振	12~54MHz	±30ppm的	18PF	-40?+85ºC	2.5 x 2.0 x 0.55mm

  從以上TXC晶振型號中我們可以知道溫度范圍都在-40℃~+85℃,均為表貼式,尺寸小更利于電路空間的設計.精度范圍都控制在30PPM以內,為工業級產品所需,并且提供黑色陶瓷面封裝和金屬面兩種選擇.每個晶振品牌都有的標志,而每款石英晶振,貼片晶振都有一個型號,每個晶振根據不同的參數要求都有一個專屬的編碼,以下為億金電子代理所提供的TXC晶振原廠編碼.

  適用于工業產品的TXC晶振編碼

  TXC晶振選用符合歐盟環保指令的材料生產,運用ISO質量管理體系操作,發展至今在國內外,臺灣,香港,蘇州,泰國,馬來西亞,深圳,重慶等地設有研發生產基地,銷售辦事處遍布世界各地.有關TXC晶振編碼更多信息歡迎咨詢億金電子.

   臺灣晶技晶振英文名稱TXC晶振,成立于1983年,專業生產石英晶振,貼片晶振,石英晶體諧振器,石英晶體振蕩器,有源晶振等頻率元件.所生產的晶振產品具有起振快,高品質,低損耗,高精度等特點,是國內上百家大型知名企業指定晶振品牌.

   億金電子代理臺灣TXC晶振提供各種封裝尺寸以及晶振型號編碼查詢,更有完美的晶振產品解決方案.以下為億金進口晶振代理商所整理的TXC晶振不同體積12M晶振對應的原廠料號查詢表.歡迎新老用戶收藏,方便下次選型參照使用.

   臺灣TXC晶振耳熟能詳,電子行業的人都知道,臺灣數一數二的頻率元件生產制造商,主要生產石英晶振,貼片晶振,有源晶振,石英晶體諧振器等.TXC晶振自成立以來發展至今快有40多年了,至始至終以服務客戶,以質量,以交期為第一的發展理念.

   TXC晶振擁有先進的技術,高端儀器設備,訓練有素的精英團隊,超前的創新思維,TXC晶振發展至今在國內外,臺灣,香港,蘇州,泰國,馬來西亞,深圳,重慶等地設有研發生產基地,銷售辦事處遍布世界各地.

GPS定位系統是靠車載終端內置SIM通過移動GPRS信號傳輸到后臺來實現定位。在遠的地方定位人的行蹤。GPS衛星定位系統的前身是美軍研制的一種“子午儀”導航衛星系統，GPS全球定位系統是20世紀70年代由美國陸海空三軍聯合研制的新一代空間衛星導航GPS定位系統。
GPS定位系統工作原理是由地面主控站收集各監測站的觀測資料和氣象信息,計算各衛星的星歷表及衛星鐘改正數,按規定的格式編輯導航電文,通過地面上的注入站向GPS衛星注入這些信息。測量定位時,用戶可以利用接收機的儲存星歷得到各個衛星的粗略位置。根據這些數據和自身位置,由計算機選擇衛星與用戶聯線之間張角較大的四顆衛星作為觀測對象.

GPS接收機正常工作的條件是至少同時可以接收到4顆衛星的有效信號,當接收到的衛星個數少于4顆時,定位和定時信息是不準確的甚至是錯誤的。出現這樣的原因一般有:個別衛星退出工作、天線安裝位置不當、衛星故障等, 這些都有可能造成接收到有效信號的衛星個數過少。

而且有實驗證明即使將接收天線從接收機上拔掉,在其后的很長一段時間內GPS接收機仍有PS輸出,但此時的1PS與UTC已經有很大的差別,由此可見,GPS接收機完全有可能輸出錯誤的lPPS信號。另外,信號在傳遞過程中受到來自外界電磁信號的干擾,GPS接收機輸出的1PPS信號中可能含有毛刺,導致偽1PPS信號的產生,從而導致系統的誤動作,因此有必要采取抗干擾措施。這里采用硬件開窗方法消除干擾2,原理如圖4.1所示。

圖中的CLK信號由高穩定度的恒溫晶振提供,在系統上電復位后,啟動單片機的串行通訊口,接收GPS信息,根據解碼信息中的工作狀態指示判斷PPS的有效性。當初始觸發分頻信號到來之后,通過控制信號設置FPGA中的計數器在接收到的GPS1PS上升沿的附近產生一個短時間的高電平窗口信號,相當于一個與門,過濾掉窗口外的干擾信號。

另外,通過單片機自帶的外部中斷模塊來對去掉干擾后的PPS信號的上升沿進行檢測,根據檢測結果判斷GPS接收機是否正常工作,來決定系統的工作模式是馴服模式還是保持模式,具體消除1PS中干擾脈沖的波形圖如圖4.2所示。

下面主要介紹處理干擾時的重點:

1.初始觸發分頻信號的判斷

系統初始化后,用單片機的外部中斷連續三次檢測來自GPS接收機的1PPS信號,如果三次都檢測到則給出初始觸發分頻信號。

2.設置合理的“窗口”信號

由于OCXO恒溫晶振的輸出頻率比較穩定,當初始觸發分頻信號到來吋刻起,利用FPGA中的計數器和OCXO石英晶體振蕩器輸出的倍頻信號可以大致計算出下一個有效PPS脈沖的到來時刻,經過(1-△)秒后打開“窗口”,在計算得到的第二個PPS脈沖的到來時刻

后的M秒后關閉該“窗口”,只要M選擇得足夠小,則抗干擾效果就非常的明顯。

3.GPS信號的失效檢測及處理

對于整個馴服系統來說,GPS信號丟失會產生嚴重的后果,原因可能是接收機接收到的衛星個數少于四顆,如上面所說的天線的安裝問題等,使接收機處于非正常工作狀態。或者是GPS接收機與單片機模塊或者與門邏輯的接口出現問題,使GPS秒脈沖信號或時間狀態信息不能正常傳輸。

假如是第一種情況,接收模塊可通過GPS接收機串口輸出的狀態信息判斷其輸出信號是否失效,后面的軟件程序作出相應的處理。假如是第二種情況,屬于兩種功能模塊之間的通信故障,系統相關模塊不可能從GPS接收模塊獲得GPS的工作狀態信息或者秒脈沖信號,GPS_1PPS秒脈沖入口處的電平不會出現任何變化。

此時,相關模塊必須有獨自判斷GPS是否失效的能力。可以在“窗口”信號開通期間使用單片機相關外部中斷模塊,如果沒有檢測到正確跳變,說明GPS信號失效;如果“窗口”信號開通期間相關中斷模塊能捕捉到正確跳變,則說明GPS信號可能已恢復正常,此時系統可以繼續對恒溫晶體振蕩器OCXO進行校準。

億金電子專業生產銷售石英晶振,貼片晶振,石英晶體諧振器等晶體元件.多年來誠信經營,為用戶提供并且推薦質優價廉的晶振產品,在激烈的市場競爭環境中,憑借自身的才智不斷創新,改進擴大,以技術贏得市場,以質量贏得客戶.億金電子代理臺灣進口晶振,日本進口晶振,歐美進口晶振,市場上常見的晶振品牌如KDS晶振,NDK晶振,TXC晶振,鴻星晶振,京瓷晶振,精工晶體,CTS晶振,微晶晶振,愛普生晶振等均現貨,可免費提供樣品以及技術支持,歡迎登入億金官網查看了解詳情.

晶振英文名為Crystal,它是時鐘電路中最重要的部件,它的作用是向顯卡、網卡、主板等配件的各部分提供基準頻率,它就像個標尺,工作頻率不穩定會造成相關設備工作頻率不穩定,自然容易出現問題.由于制造工藝不斷提高,現在石英晶振的頻率偏差、溫度穩定性、老化率、密封性等重要技術指標都很好,已不容易出現故障,但在選用時仍可留意一下晶振的質量.

有源晶振是采用石英晶體的振蕩器,它的精度很高,而且能產生非常穩定的頻率,穩定性也要好于分立元件式振蕩器.在作用上來看,可以說晶振是各板卡的“心跳”發生器,人的“心跳”如果亂了就會生病,同樣,如果電腦板卡的“心跳”亂了同樣會出現各種怪故障.

        億金電子專業生產石英晶振,貼片晶振,石英晶體振蕩器,陶瓷晶振,石英晶體諧振器,無源晶振,聲表面濾波器,同時代理臺產晶振,日系晶振, 歐美進口晶振,KDS晶振,TXC晶振,泰藝晶振 愛普生振蕩器,NDK晶振,精工晶體,CTS有源晶振,ECS溫補晶振,IDT石英晶體振蕩器,京瓷晶振,鴻星晶振,Sitime可編程晶振等.億金電子擁有多種封裝尺寸晶振,廣泛而多樣化的產品陣容來支持汽車電子應用,同時支持晶振技術解決方案,提供創新、有效的方法來解決應用挑戰,為我們的客戶提供高性能、差異化的終端產品.

      人工智能與物聯網的結合也將造就許多智能物聯網物件的出現.智能物件指能按照固定的程序模型執行任務,并利用人工智能做出更進階的行為的實體物件,同時能以更自然的方式與周遭環境還有人類進行互動.人工智能正帶動新型智能物件如自駕汽車、機器人和無人機的技術進展,也為許多既有對象強化功能,例如連接物聯網的消費性與工業用系統.而要在智能物件上實現自然用戶接口,除了石英貼片晶振,石英晶體振蕩器外,麥克風陣列、音頻或圖像處理器、攝影頭等等,都可為半導體廠商,石英晶體廠商帶來新商機.

      臺灣晶振品牌在大陸使用的越來越多,TXC晶振,鴻星晶振,百利通亞陶晶振,泰藝晶振,希華晶振,加高晶振等.下面億金電子要介紹的是臺灣TAITIEN晶振.

   泰藝晶振成立于民國89年,致力于研發生產高品質,高穩定精度,低損耗石英貼片晶振. 泰藝晶振集團自成立以來發展至今在臺北,江蘇,上海,德國,深圳,新加坡等地設有研發生產基地,完善的生產線,充足的供應鏈,為世界各地用戶提供完美的服務.

      億金電子代理臺灣晶振品牌,為泰藝晶振代理商可免費提供晶振原廠代碼.泰藝5032無源晶振民用級2腳封裝部分常用型號XSCEECNANF-8.000000晶振編碼列表由億金電子提供.對應不同的晶振頻率,溫度范圍均在-20℃~70℃民用級,當然也有提供工業級晶振,汽車級晶振.

      泰藝XS晶振體積5.0x3.2mm,編帶盤裝,采用2腳焊接模式,具有耐高溫,耐惡劣環境等特性.產品滿足市場需求可供10M,12M,8M,24M,16M,25M等多種頻率范圍選用. 泰藝石英晶振均還采用優質無鉛環保材料生產,產品滿足用戶需求,負載電容范圍廣,從8PF~20PF之間可選擇,并且提供10PPM,20PPM,30PPM等多種精度偏差,具有耐撞擊性強,性能穩定等特點.
