具有超低相位噪聲的NT2016SJA移動電話晶振

來源：億金電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2019-09-03 09:25:32【大中小】

分享到：

NT2016SJA晶振采用更先進的技術,為更廣泛的領域提供優異的產品性能.NT2016SJA晶振是日本電波一款超小型溫補晶振,自成立以來為用戶提供了無數頻率控制元件,包括石英晶體振蕩器,SMD晶振,晶體濾波器等.下面要介紹的是采用新型技術升級之后具有超低相位噪聲的NT2016SJA移動電話晶振.

NT2016SJA晶振特征:

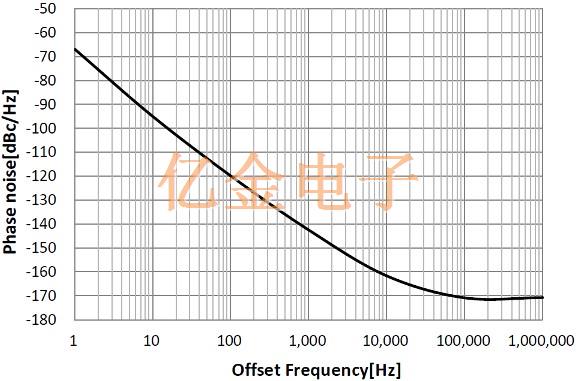

具有超低相位噪聲的特性.

為對應低電源電壓的產品.(可對應DC+1.7V~+3.3V.標準規格：+1.8V)

高度：最高0.8mm、體積：0.0022cm³、重量：0.008g,超小型,量輕.

帶有Enable/Disable(Stand-by)功能.

表面貼片型TCXO溫補晶振.（可對應回流焊）

無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

NT2016SJA晶振規格參數表

額定頻率范圍(MHz)		13~52
標準頻率(MHz)		26	52

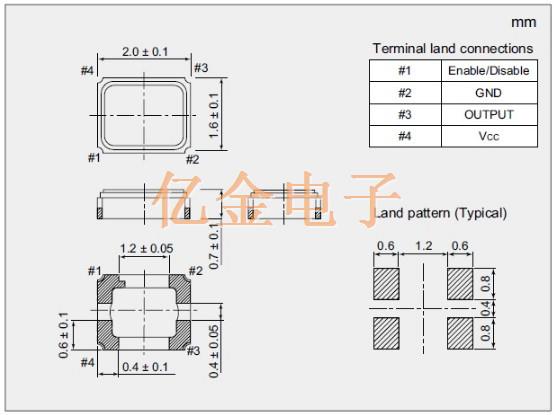

尺寸大小(L×W×H:mm)		2.0×1.6×0.8
電源電壓(V)		+1.8
負載阻抗		10kΩ//10pF
消耗電流	Enable時(mA)	Max. 2.5	Max. 3.0
	Disable時(µA)	Max. 4.0
輸出電壓		Min. 0.8V(p-p)(DCCoupling(*1))
頻率溫度特性		Max. ±0.5×10-6
工作溫度范圍/儲存溫度范圍(°C)		-30~+85/-40~+85
電源電壓變動的頻率特性		Max. ±0.1×10-6/+1.8V±5%
負載變動的頻率特性		Max. ±0.1×10-6/(10kΩ//10pF)±10%
老化率		Max. ±1.0×10-6/year
Enable/Disable功能		Enable:80% VCC to VCC Disable:0V to 20%VCC
規格料號		NSC5227B	NSC5227D
